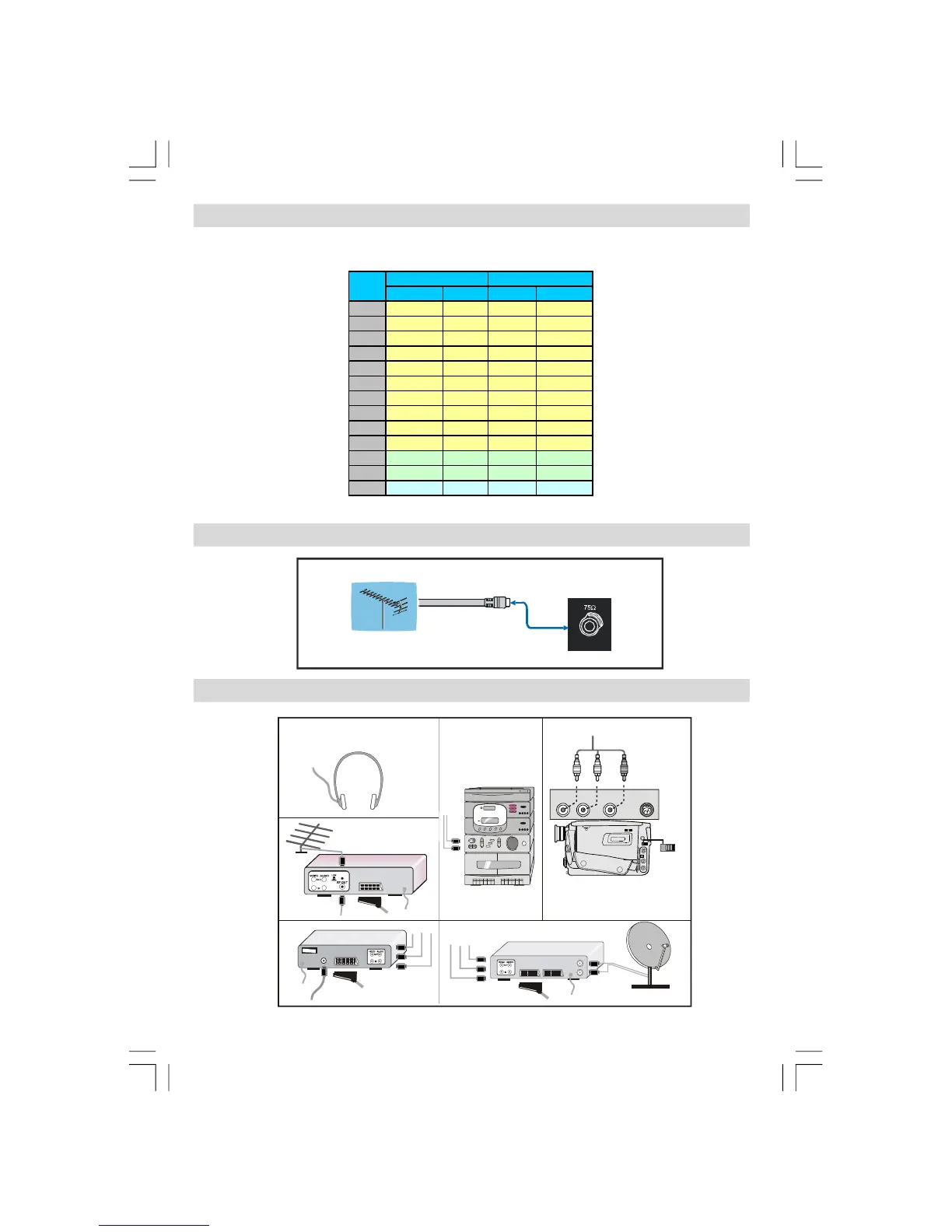

Proline LD3256HD - Ek A: PC GirişI Tipik Görüntüleme Modları; Ek A: Anten Bağlantısı; Ek B: Çevresel DonanıM Bağlama

Türkçe - 14 -
Ek B: Çevresel Donanım Bağlama
ANT.IN
AUDIO IN
(R)(L)
VIDEO IN
IN
OUT
IN
OUT
KULAKLIK
AUDIO
VIDEO
UYDU ALICI
ANTEN
CAMCORDER
Ek A: Anten Bağlantısı
Ek A: PC Girişi Tipik Görüntüleme Modları
Ekranda maksimum 1360 x 768 çözünürlük bulunur, frekans aralığı 56-75 Hz’dir.
Aşağıdaki tablo bilinen tipik video ekran modlarının çizimidir.
Modu
Yatay Dikey
Yat. (kHz)
Ver. (Hz.)
1
640 480 31,5 60
2
640 480 37,9 72
3
640 480 37,5 75
4
800 600 35,2 56
5
800 600 37,9 60
6
800 600 48,1 72
7
800 600 46,9 75
8
1024 768 48,4 60
9
1024 768 56,5 70
10
1024 768 60 75
11
1280 1024 64 60
12
1280 768 47,8 60
13
1360 768 47,7 60
Çözünürlük
Frekans
VHF/UHF
75-ohm yuvarlak koaksiyel kablo
TV’nin Arkası
Dış Anten Bağlantısı
