ProMinent delta Supplementary Instructions

ProMinent
®
6
Funktionsbeschreibung
9
5 T-Verteiler, M 12, 5-Pol. CAN
6 Abschlusswiderstand M 12-Kupplung
7 Abschlusswiderstand M 12-Stecker
8 CAN-Verbindungskabel
(Stichleitung 1 m)
9 CAN-Verbindungskabel
13 CAN-delta z. B. für Säure
14 CAN-delta z. B. für Lauge

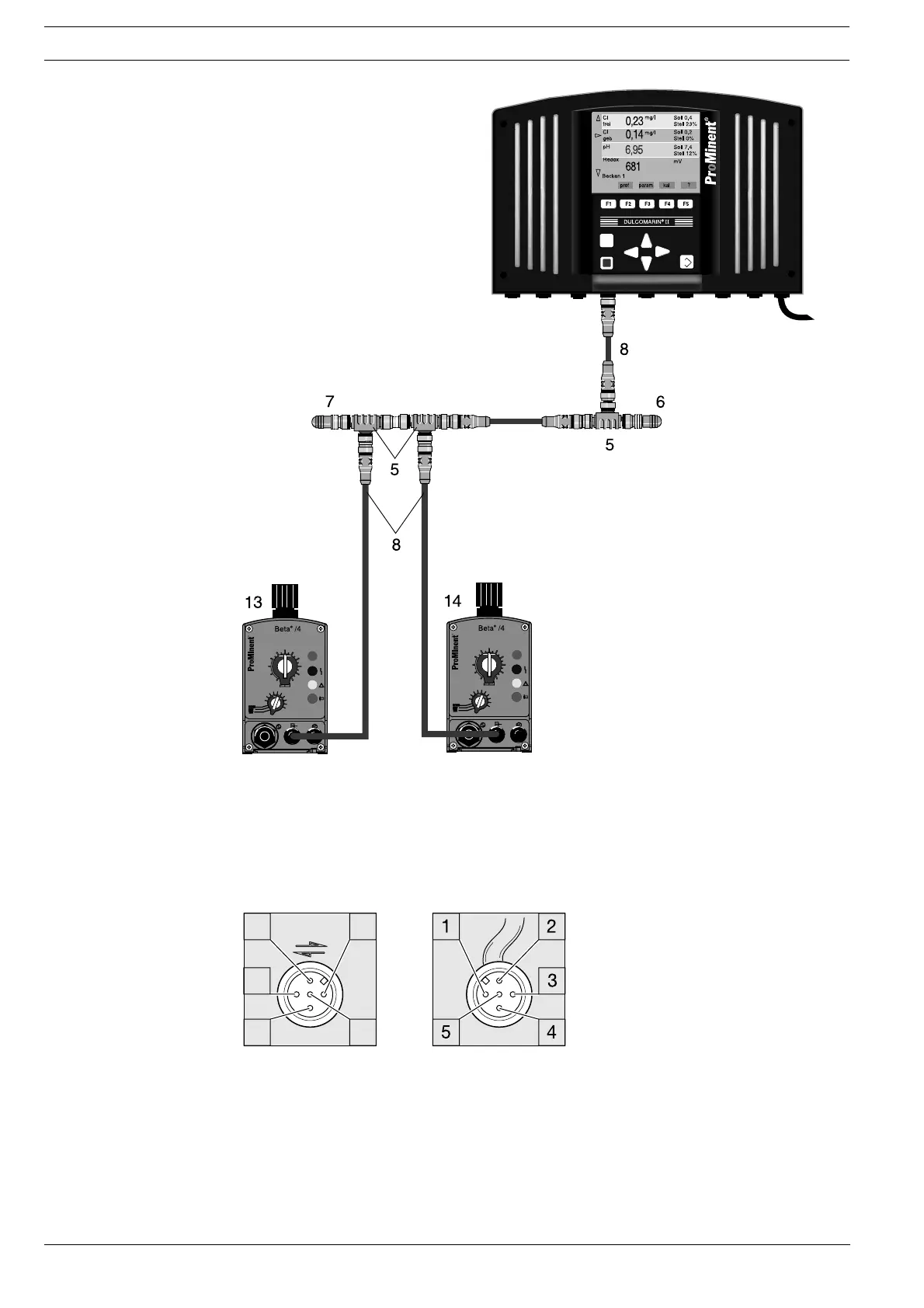

Abb. 2: CAN-Anschluss von Dosierpumpen
1
54
2
3
Abb. 3:
Belegung an der Pumpe (male)
Abb. 4:
Belegung am Kabel (female)
1. Schirm
2. CAN V+ (Versorgungsspannung –
nicht angeschlossen)
3. CAN GND (Bezugspotenzial)
4. CAN H (Busleitung – dominant high)
5. CAN L (Busleitung – dominant low
Anschluss für CANopen-Bus Der „Anschluss für CANopen-Bus“ erfolgt über einen fünfpoligen Einbaustecker.

ProMinent delta Specifications

General

Stroke rate	max. 180 strokes/min
Type	Diaphragm metering pump
Materials	PVDF, PTFE, stainless steel
Protection class	IP 65
Diaphragm material	PTFE
Drive	Solenoid
Power supply	230 V, 50/60 Hz
