Protemp PT-175T-KFA - Diagramas Eléctricos

NUNCA DEJE DESATENDIDO EL CALENTADOR MIENTRAS
ESTÉ ENCENDIDO O MIENTRAS ESTÉ CONECTADO A UNA
FUENTE DE ALIMENTACIÓN
© 2015, Pinnacle Products International, Inc. Kerosene Forced Air Heater User’s Manual
®
Mantenimiento
11

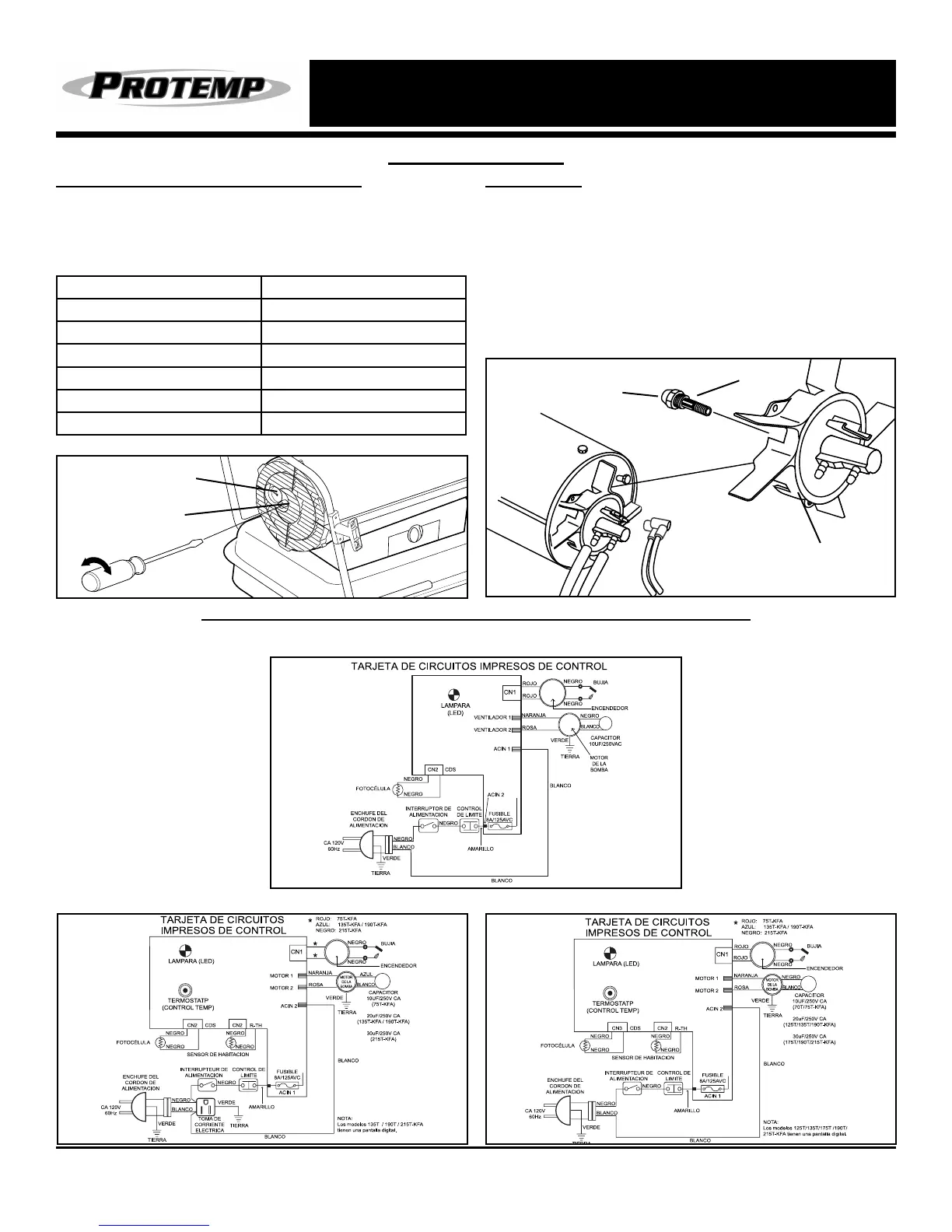

Diagramas Eléctricos (que incluye características opcionales)
AJUSTE DE LA PRESIÓN DE LA BOMBA:
Mientras el calentador está funcionando, gire la válvula
de seguridad hacia la derecha para aumentar, o hacia la
izquierda para disminuir. A continuación se muestra la
presión correcta de la bomba:
Model Number Pump Pressure
PT-45-KFA 3.0 PSI
PT-70T-KFA 4.0 PSI
PT-75T-KFA 4.2PSI
PT-125T-KFA 5.0 PSI
PT-175T-KFA 7.5 PSI
PT-215T-KFA 9.0 PSI
Tolerance ± 10%
BOQUILLAS:
Las boquillas deben limpiarse o reemplazarse al
menos una vez por cada temporada de calefacción.
El combustible contaminado podría hacer esto
inmediatamente necesario. Para limpiar la suciedad de la
boquilla, sople aire comprimido a través del frente de la
boquilla. Es posible que sea necesario remojar la boquilla
en keroseno 1-K limpio para facilitar el aflojamiento de las
partículas.
Figura 18
Figura 19
70T / 75T / 125T / 175T / 215T- KFA (incluye toma eléctrica)
Válvula de Presión
Tornillo de Ajuste
Boquilla
Cabezal del
Quemador
Cara de la
Boquilla
45-KFA (no incluye toma eléctrica)
70T / 75T / 125T / 175T / 215T- KFA (no incluye toma eléctrica)
