PAGE 34
I1006-1-D
313 REV.010201

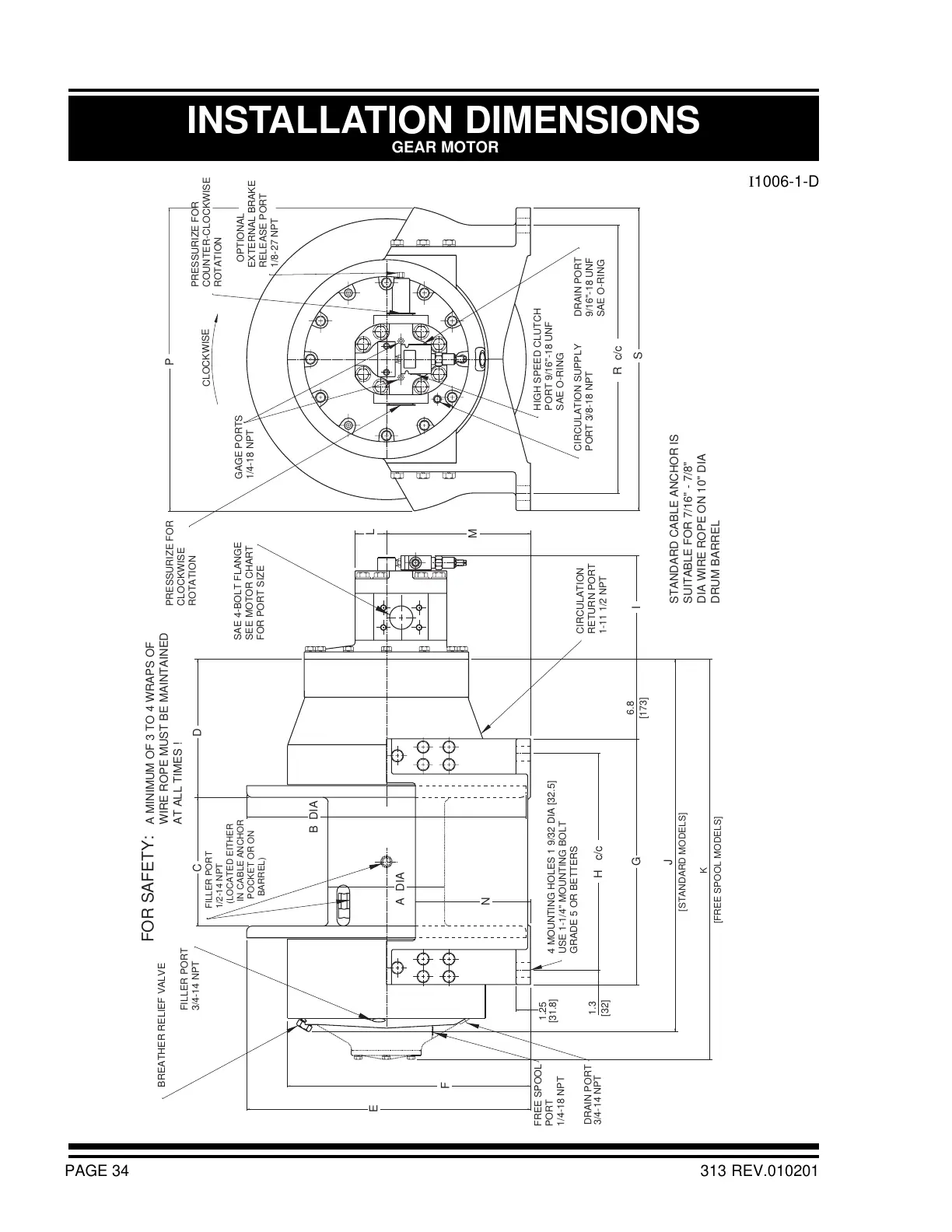

GEAR MOTOR
INSTALLATION DIMENSIONS
FILLER PORT
1/2-14 NPT
(LOCATED EITHER
IN CABLE ANCHOR
POCKET OR ON
BARREL)
C D
G
[32]
1.3
S
N
E
M
A DIA
DIAB
[173]
6.8
L
[FREE SPOOL MODELS]
K
A MINIMUM OF 3 TO 4 WRAPS OF
WIRE ROPE MUST BE MAINTAINED
AT ALL TIMES !
CIRCULATION SUPPLY
PORT 3/8-18 NPT
PRESSURIZE FOR
CLOCKWISE
ROTATION
PRESSURIZE FOR
COUNTER-CLOCKWISE
ROTATION
OPTIONAL
EXTERNAL BRAKE
RELEASE PORT
1/8-27 NPT
4 MOUNTING HOLES 1 9/32 DIA [32.5]
USE 1-1/4" MOUNTING BOLT
GRADE 5 OR BETTERS
CIRCULATION
RETURN PORT
1-11 1/2 NPT
SAE 4-BOLT FLANGE
SEE MOTOR CHART
FOR PORT SIZE
BREATHER RELIEF VALVE
FILLER PORT
3/4-14 NPT
3/4-14 NPT
DRAIN PORT
CLOCKWISE
FREE SPOOL
PORT
1/4-18 NPT
[STANDARD MODELS]
J
I
DRAIN PORT
9/16"-18 UNF
SAE O-RING
P
[31.8]
1.25
HIGH SPEED CLUTCH
PORT 9/16"-18 UNF
SAE O-RING
F
GAGE PORTS
1/4-18 NPT
FOR SAFETY:
STANDARD CABLE ANCHOR IS
SUITABLE FOR 7/16" - 7/8"
DIA WIRE ROPE ON 10" DIA
DRUM BARREL
R c/c
H c/c
