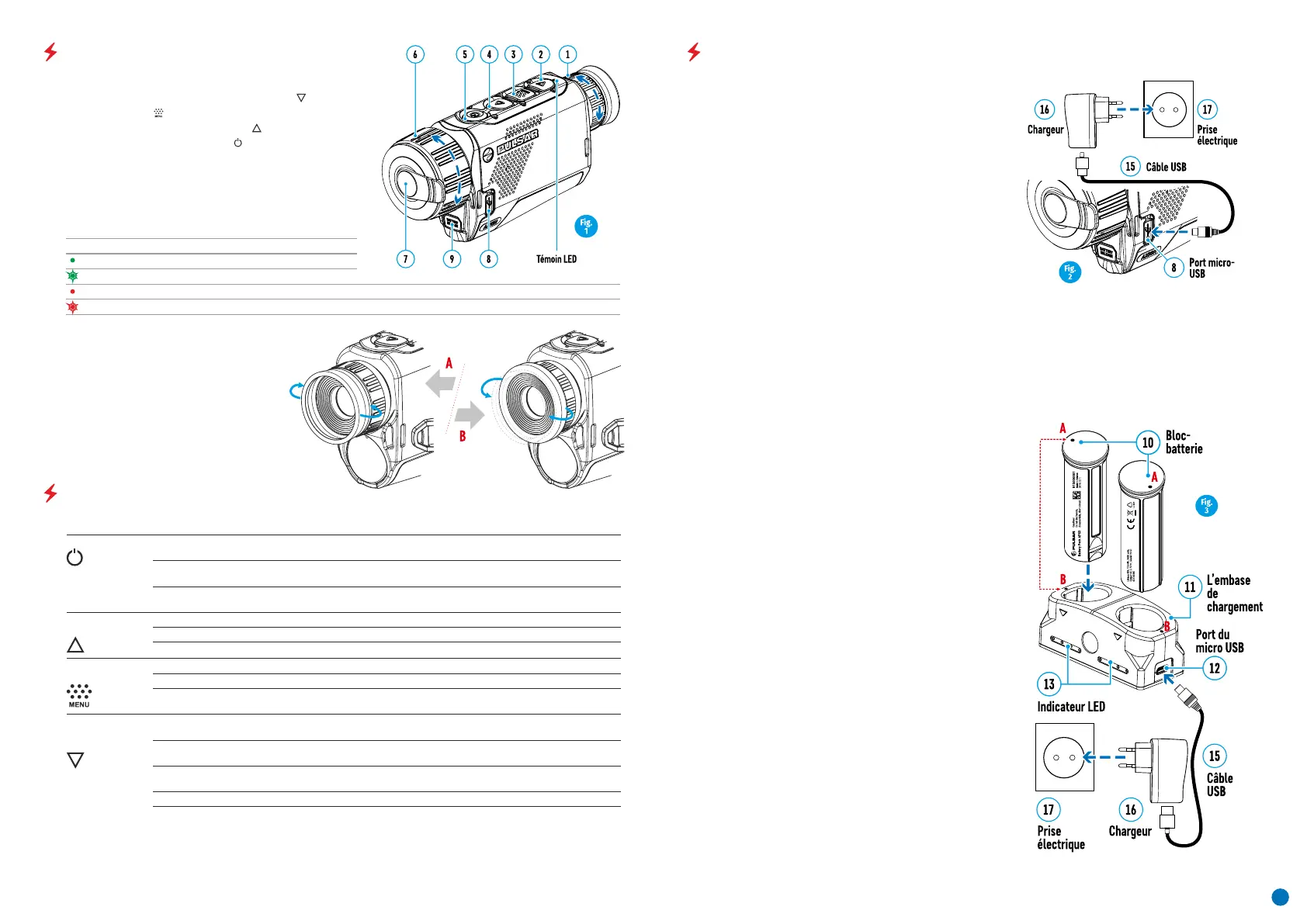

1. Bague de réglage de dioptre d'oculaire
2. Bouton flèche vers le bas/enregistrement
3. Bouton Menu
6. Bague de mise au point de l'objectif
7. Couvercle de lentille
8. Connecteur MicroUSB
Témoin LED affichant l'état actuel de l'appareil :
Témoin LED Mode opératoire
9. Bouton de déverrouillage de batterie
5. Bouton allumage/étalonnage
4. Bouton flèche vers le haut/zoom
protection, il est recommandé de replier
Appareil allumé/charge batterie <10%
le bord extérieur de l'œilleton élastique.
Pour la meilleur visibilité lors de l'utilisation des
lunettes de correction ou des lunettes de
Appareil allumé/enregistrement vidéo
L'appareil est allumé.
Appareil allumé/enregistrement vidéo/charge batterie <10%
UTILISATION DE LA BATTERIE RECHARGEABLE
џ Raccordez la seconde fiche sur le câble USB (15) au
connecteur USB sur le chargeur (16). Branchez l'appareil
dans une prise électrique 100 – 240 V (17).
џ Le point A sur la batterie et le point B sur le chargeur
doivent être alignés.
Recharge de la batterie
џ Connectez l'autre extrémité du câble USB (15) au
chargeur par alimentation secteur (16) ou à une prise
femelle USB connectée à une autre source d'alimentation
avec une tension nominale de sortie de 5V ou moins.
Option 1:
Les imageurs thermiques AXION sont livrés avec un bloc
batterie ion-lithium APS3 rechargeable. La batterie doit
être chargée avant la première utilisation.
Note: Le PB8I Power Bank peut servir ce chargeur.
џ Insérez la batterie rechargeable (10) fournie avec votre
appareil, ou achetée séparément, le long du rail de
guidage dans l'emplacement du chargeur APS (11).
џ Installez la batterie (10) dans son logement sur le boîtier
de l'instrument (14) en alignant les icônes pour former un
"point" sur l'appareil et la batterie.
џ Raccordez la microUSB fiche mâle du câble USB (15) à la
prise femelle (12) du chargeur secteur (11).
Option 2:
џ Connectez le chargeur secteur (16) à l'alimentation
électrique du secteur.
џ Deux batteries peuvent être chargées simultanément –
un second emplacement est prévu pour cela.
џ Connectez un câble USB (15) au connecteur microUSB (8)
sur l'appareil.
џ L'indicateur à LED (13) s'allumera etat de charge de la
batterie (voir tableau).
COMPOSANTS ET COMMANDES
FONCTIONNEMENT DES BOUTONS
10
État de l'appareil/
mode opératoire actuel
Premier appui court Appui court
suivant
Appui long
Bouton ON L'appareil est éteint. Allumez l'appareil Calibration de la
lunette
Allumez l'appareil
Extinction de l'affichage Allumez l'écran Calibration de la
lunette
Eteignez l'appareil
Appareil allumé, menu
rapide, menu principal
Calibration de la lunette Ecran éteint/appareil éteint
Bouton flèche
vers le haut/zoom
L'appareil est allumé. Modes opératoires Changez le grossissement (zoom)
Menu rapide Augmenter le paramètre Augmenter le paramètre
Menu principal Navigation vers le haut, à droite Navigation vers le haut, à droite
Bouton
Menu
L'appareil est allumé. Lancez le menu rapide Lancez le menu principal
Menu rapide Navigation vers le haut Quittez le menu rapide.
Menu principal Confirmez la valeur, entrez les options de
menu
Quittez les options de menu, quittez
le menu principal
Bouton flèche
vers le bas/
enregistrement
appareil allumé/mode
vidéo
Démarrer l'enregistrement vidéo | Pause
Pause | Démarrer l'enregistrement vidéo
Basculez entre les modes vidéo/
photo.
appareil allumé/mode
vidéo/enregistrement
Arrêt de l'enregistrement vidéo
appareil allumé/mode
Photographie Basculez entre les modes vidéo/
photo.
Menu rapide Diminuer le paramètre Diminuer le paramètre
Menu principal Navigation vers le bas, à gauche Navigation vers le bas, à gauche
