џ Conecte el segundo conector del cable USB (15) en
el conector microUSB del cargador de red (16).
Enchufe el dispositivo a una toma de corriente de
100 – 240 V (17).
Los generadores de imágenes térmicos AXION se
suministran con un paquete de pilas de ion de litio
recargables APS3. La batería debe estar cargada
antes del primer uso.
Opción 1:
џ Instale la batería (10) en su ranura en la carcasa del
instrumento (14) alineando los iconos para formar
un «punto» sobre la unidad y la batería.
џ Conecte un cable USB (15) al conector microUSB (8)
del dispositivo.
џ Conecte el otro extremo del cable USB (15) al
cargador de red (16) o a una toma USB conectada a
otras fuentes de alimentación con una salida
nominal de 5 V o menos.
џ Conecte el cargador de red (16) a la alimentación
eléctrica de la red.
Nota: La batería externa PB8I puede utilizarse como
cargador.
Opción 2 :
Carga de la batería
џ El punto A en la batería y el punto B en el cargador
deben coincidir.
џ Se pueden cargar dos baterías al mismo tiempo,
hay una segunda ranura para ello.
џ Conecte el microUSB conector del cable USB (15) a
la toma (12) del cargador de red (11).
џ El indicador LED (13) se encenderá el estado de
carga de la bateria (consulte la tabla).
џ Inserte la batería recargable (10) suministrada con
su dispositivo, o comprada por separado,
totalmente a lo largo del carril de guía hasta la
ranura del cargador APS (11).

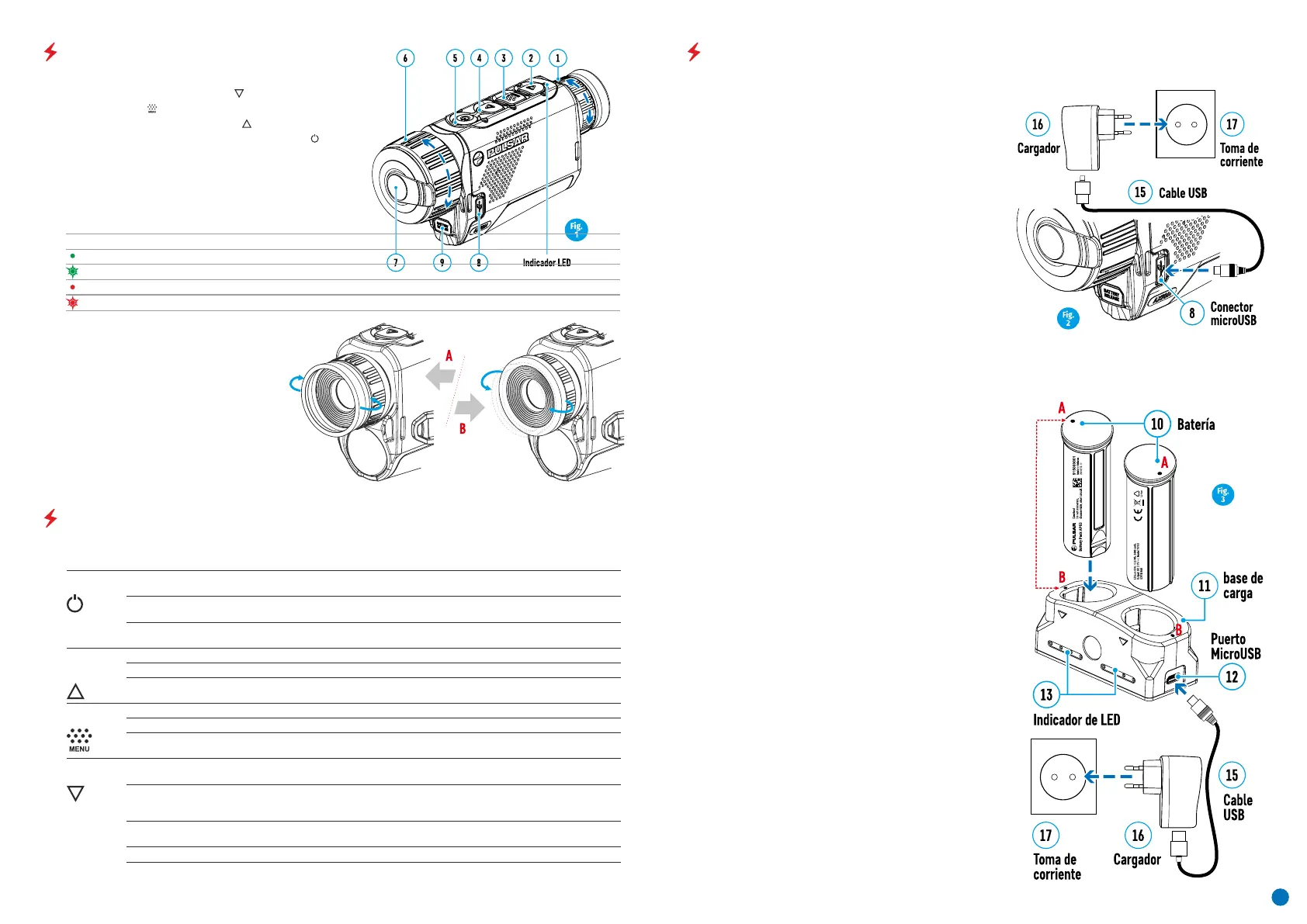

USO DE LA BATERÍA RECARGABLE
Para que la observación sea más cómoda
Indicador LED Modo de funcionamiento
de corrección o de protección.
1. Anillo de ajuste de dioptrías de visor
2. Botón Down/Rec (Abajo/Rec)
3. Botón Menú
4. Botón Up/Zoom (Arriba/Zoom)
5. Botón de encendido/Calibración ENCENDIDA
6. Anillo de enfoque de la lente
7. Tapa de lente
8. Conector microUSB
Indicador LED que muestra el estado actual del dispositivo:
El dispositivo está encendido
Dispositivo encendido / grabación de vídeo
Dispositivo encendido / carga de batería < 10 %
9. Botón de liberación de batería
Dispositivo encendido / grabación de vídeo / carga de batería < 10 %
se recomienda apartar el borde elástico
de la visera protectora si se usan gafas
COMPONENTES Y CONTROLES
FUNCIONAMIENTO DE LOS BOTONES
26
Estado del dispositivo /
modo de funcionamiento del
dispositivo actual
Primera pulsación breve Siguiente pulsa-
ción breve
Pulsación prolongada
Botón de
ENCENDIDO
El dispositivo está apagado Encender el dispositivo Calibración del
dispositivo
Encender el dispositivo
Pantalla apagada Encender la pantalla Calibración del
dispositivo
Apagar el dispositivo
Dispositivo encendido, menú
rápido, menú principal
Calibración del dispositivo Pantalla apagada / dispositivo
apagado
Botón
Arriba/
Zoom
El dispositivo está encendido Regímenes de funcionamiento Cambinar el aumento (zoom)
Menú rápido Aumentar parámetro Aumentar parámetro
Menú principal Navegación hacia arriba, derecha Navegación hacia arriba, derecha
Botón
Menú
El dispositivo está encendido Abrir el menú rápido Abrir el menú principal
Menú rápido Navegar hacia arriba Salir del menú rápido
Menú principal Confirmar valor, entrar en las opciones
de menú
Salir de las opciones de menú, salir
del menú principal
Botón
Abajo/Rec
Dispositivo encendido /
modo de vídeo
Iniciar grabación de video | Pause
Pause | Iniciar grabación de video
Cambiar entre modos vídeo / foto
Dispositivo encendido /
modo de vídeo / grabación
encendida
Detener grabación de vídeo
Dispositivo encendido /
modo de foto
Fotografiado Cambiar entre modos vídeo / foto
Menú rápido Reducir parámetro Reducir parámetro
Menú principal Navegación hacia abajo, izquierda Navegación hacia abajo, izquierda
