џ Verbinden Sie den zweiten Stecker des USB-
Kabels (15) mit dem USB-Anschluss des
Netzsteckers (16). Stecken Sie das Gerät in eine
Steckdose mit 100 – 240 V (17).
џ Schieben Sie den mit dem Gerät gelieferten
oder separat erworbenen wiederaufladbaren
Akku (10) entlang der Führungsschiene
vollständig in den APS-Ladeschacht (11) .
AXION Wärmebildkameras werden mit einem
wiederaufladbaren APS3 Lithium-Ionen-
Akkupack geliefert. Der Akku sollte vor dem ersten
Gebrauch aufgeladen werden.
Aufladen des Akkus
џ Schließen Sie an dem microUSB-Anschluss (8)
des Geräts ein USB-Kabel (15) an.
џ Verbinden Sie das andere Ende des USB-Kabels
(15) mit dem Netzladeadapter (16) oder mit einer
USB-Buchse, die an eine andere Stromquelle mit
einer Ausgangsspannung von 5 V oder weniger
angeschlossen ist.
џ Stecken Sie den Netzladeadapter (16) in die
Netzsteckdose.
Hinweis: Die PB8I Power Bank kann als Ladegerät
verwendet werden.
Option 2:
Option 1:
џ Setzen Sie den Akku (10) in seinen Schacht im
Gerätegehäuse (14) ein, indem Sie die Symbole so
ausrichten, dass sie auf dem Gerät und dem Akku
einen „Punkt“ bilden.
џ Punkt A auf dem Akku und Punkt B auf dem
Ladegerät müssen zueinander ausgerichtet sein.
џ Es können zwei Akkus gleichzeitig geladen
werden – hierzu ist ein zweiter Schacht
vorgesehen.
џ Die LED-Anzeige (13) leuchtet den Akkuladezu-
stand auf (siehe Tabelle).
џ Verbinden Sie den microUSB Stecker des USB-
Kabels (15) mit der Buchse (12) des Netzlade-
adapters (11).
1. Okular-Dioptrieneinstellring
4. Taste „Up/Zoom“
2. Taste „Down/Rec“
Für eine bequeme Beobachtung beim Tragen
der Augenmuschel zur Seite zu biegen.
7. Objektivkappe
6. Fokussierring
8. microUSB-Anschluss
LED-Anzeige, die den aktuellen Zustand des Geräts anzeigt:
Gerät ist eingeschaltet
Gerät eingeschaltet / Video wird aufgezeichnet
9. Taste „Akkuentriegelung“
3. Taste „Menu“
LED-Anzeige Betriebsmodus
5. Taste „On/Calibration ON“
Gerät eingeschaltet / Video wird aufgezeichnet / Akkustand < 10 %
der Brillen wird empfohlen, den äußeren Rand
Gerät eingeschaltet / Akkustand < 10 %

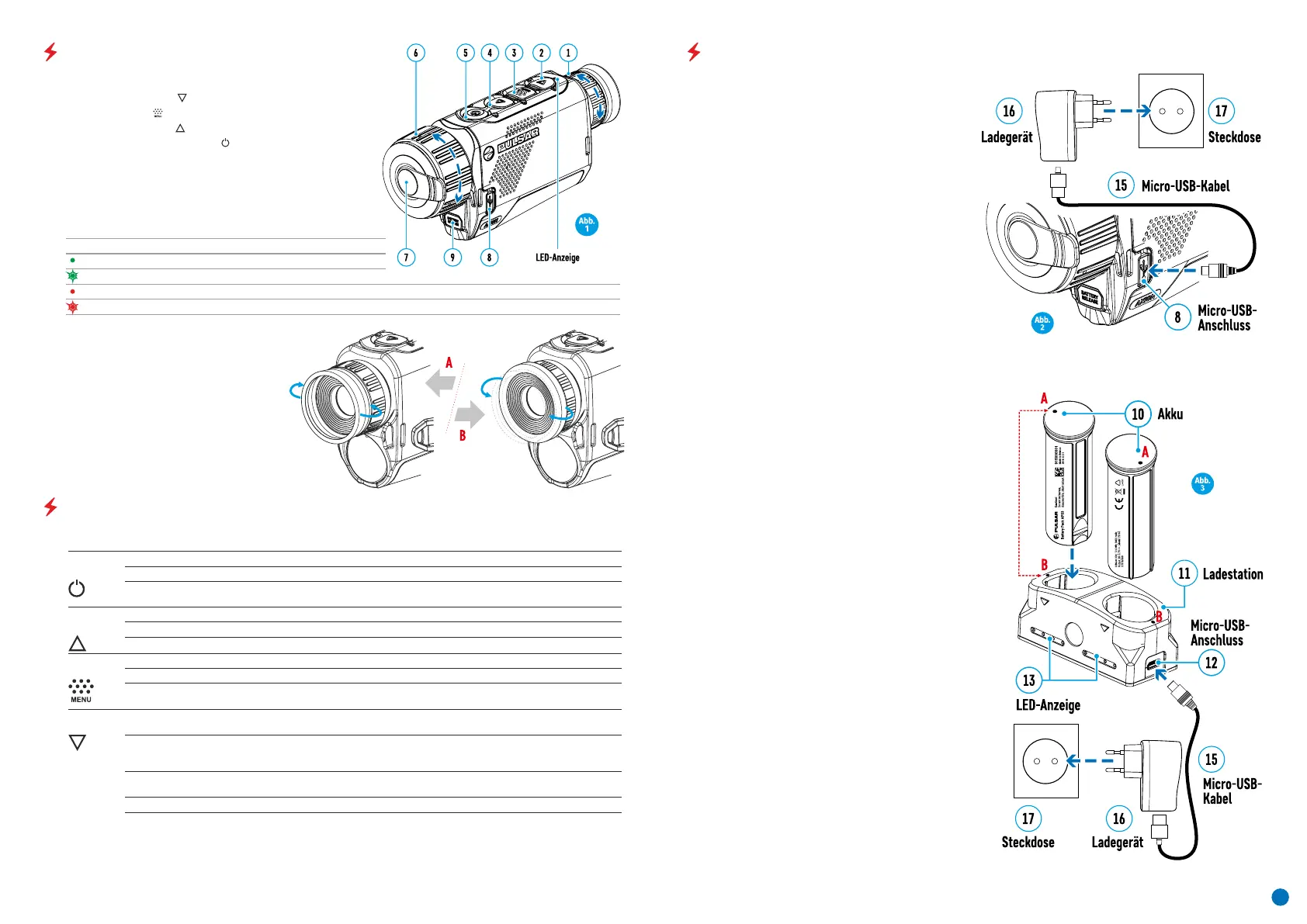

KOMPONENTEN UND BEDIENELEMENTE
BEDIENUNG DER TASTEN
VERWENDEN DES WIEDERAUFLADBAREN AKKUS
18
Gerätezustand / Aktueller
Gerätebetriebsmodus
Erstes kurzes Drücken Nächstes kurzes
Drücken
Langes Drücken
Taste
ON
Gerät ist ausgeschaltet Einschalten des Geräts Gerätekalibrierung Einschalten des Geräts
Display aus Display einschalten Gerätekalibrierung Gerät ausschalten
Gerät eingeschaltet, Schnell-
startmenü, Hauptmenü
Gerätekalibrierung Display ausgeschaltet / Gerät
ausgeschaltet
Taste
Up/Zoom
Gerät ist eingeschaltet Betriebsmodi Vergrößerung ändern (Zoom)
Schnellstartmenü Parameter erhöhen Parameter erhöhen
Hauptmenü Navigation nach oben, rechts Navigation nach oben, rechts
Taste
Menu
Gerät ist eingeschaltet Schnellstartmenü aufrufen Hauptmenü aufrufen
Schnellstartmenü Navigation nach oben Schnellstartmenü verlassen
Hauptmenü Wert bestätigen, Menüoptionen aufrufen Menüoptionen verlassen, Haupt-
menü verlassen
Taste
Down/Rec
Gerät eingeschaltet / Video-
modus
Videoaufnahme starten | Pause
Pause | Videoaufnahme starten
Video-/Fotomodus umschalten
Gerät eingeschaltet / Video-
modus / Aufzeichnung ein-
geschaltet
Videoaufzeichnung anhalten
Gerät eingeschaltet / Foto-
modus
Fotografieren Video-/Fotomodus umschalten
Schnellstartmenü Parameter verringern Parameter verringern
Hauptmenü Navigation nach unten, links Navigation nach unten, links
04
