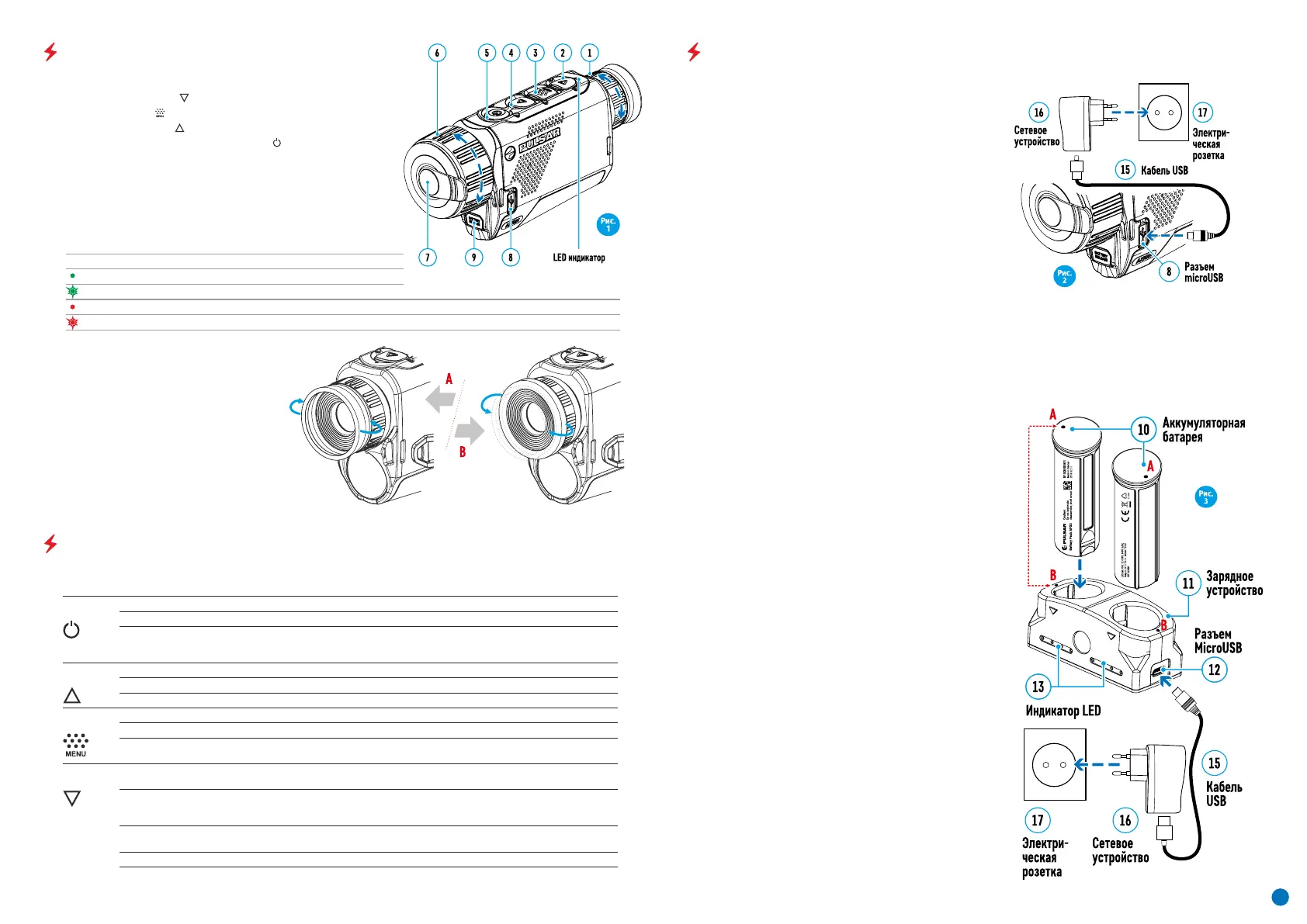

џ Подключите второй штекер кабеля USB (15) к
разъему USB сетевого устройства (16). Подключите
устройство в розетку 100 – 240 В (17).
џ Подключите к разъёмуmicroUSB (8) прибора кабель
USB (15).
Тепловизоры AXION поставляются с перезаряжаемой
литий-ионной батареей Battery Pack АPS3. Перед
первым использованием батарею следует зарядить.
Зарядка батареи
Вариант 1:
џ Установите батарею (10) в предназначенный для
нее слот на корпусе прибора (14) совместив пикто-
граммы в виде «точки» на приборе и батарее.
џ Другой конец кабеля USB (15) подключите к сете-
вому зарядному устройству (16) либо разъему USB
другого источника питания с номинальным выход-
ным напряжением не более 5 В.
џ Сетевое зарядное устройство (16) подключите к
сети питания.
Примечание: В качестве зарядного устройства
можно использовать Источник питания PB8I.
џ Подключите microUSB штекер кабеля USB (15) к
разъему (12) зарядного устройства (11).
џ Точка А на батарее и точка B на зарядном должны
быть совмещены.
џ Установите аккумуляторную батарею (10) по напра-
вляющей до упора в слот зарядного устройства APS
(11) из комплекта поставки Вашего прибора или
приобретенного отдельно.
џ Индикация LED светодиода (13) будет отображать
статус заряда батареи (см. таблицу).
Вариант 2:
џ Одновременно Вы можете заряжать две батареи –
для этого предусмотрен второй слот.
4. Кнопка Up/Zoom
2. Кнопка Down/Rec
6. Кольцо фокусировка объектива
корригирующих или защитных очков
аккумуляторной батареи
8. Разъем microUSB
1. Кольцо диоптрийной подстройки окуляра
3. Кнопка Menu
9. Кнопка извлечения
Прибор включен/ заряд батареи <10%
Для удобства наблюдения при использовании
LED индикатор отображает текущее состояние работы прибора:
Прибор включен/записывает видео
5. Кнопка включения/калибровки ON
Прибор включен
7. Крышка объектива
Прибор включен/записывает видео/ заряд батареи <10%
Индикация Режим работы
наружный край эластичного наглазника
рекомендуется отвернуть (B).
ИСПОЛЬЗОВАНИЕ АККУМУЛЯТОРНОЙ БАТАРЕИЭЛЕМЕНТЫ ПРИБОРА И ОРГАНЫ УПРАВЛЕНИЯ
РАБОТА КНОПОК
42
Состояние прибора
/ текущий режим
работы прибора
Первое короткое
нажатие
Следующие короткие
нажатия
Длительное нажатие
Кнопка
ON
Прибор выключен Включение прибора Калибровка прибора Включение прибора
Дисплей выключен Включение дисплея Калибровка прибора Выключение прибора
Прибор включен,
быстрое меню,
основное меню
Калибровка прибора Выключение дисплея /
Выключение прибора
Кнопка
Up/Zoom
Прибор включен Переключение режимов наблюдения Изменение увеличения (Zoom)
Быстрое меню Увеличение параметра Увеличение параметра
Основное меню Навигация вверх, вправо Навигация вверх, вправо
Кнопка
Menu
Прибор включен Вход в быстрое меню Вход в основное меню
Быстрое меню Навигация вверх Выход из быстрого меню
Основное меню Подтверждение значения, вход в пункты меню Выход из пунктов меню, из
основного меню
Кнопка
Down/Rec
Прибор включен /
видео режим
Старт видео записи | Пауза
Пауза | Старт видео записи
Переключение режимов видео
/ фото
Прибор включен /
видео режим / запись
включена
Стоп видеозаписи
Прибор включен /
фото режим
Фотографирование Переключение режимов видео
/ фото
Быстрое меню Уменьшение параметра Уменьшение параметра
Основное меню Навигация вниз, влево Навигация вниз, влево
