MANUAL DE INSTRUCCIONES DEL DISPOSITIVO DE IMAGEN TÉRMICA KRYPTON XG50

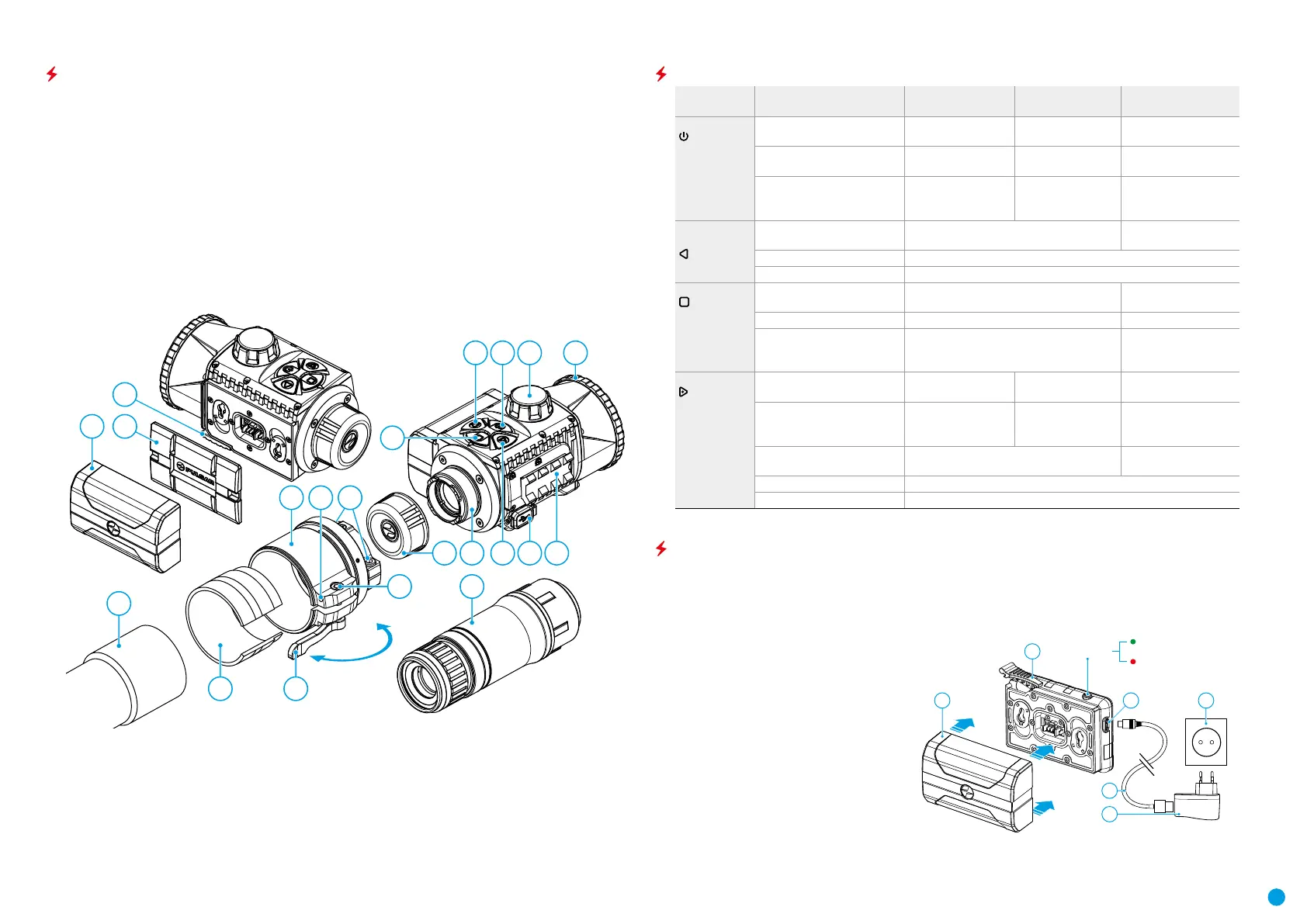

UNIDADES DE DISPOSITIVO Y CONTROLES
1. Tapa del objetivo
2. Cubierta de ocular
3. Tapa del compartimiento de batería
4. Palanca de instalación de batería
5. Pila recargable
6. Botón RIGHT/REC (Derecha/Grabación)
7. Botón MENU
8. Botón LEFT/MODE (Izquierda/Modo)
9. Botón de ON/CALIBRATION (Encendido/
Calibración)
10. Perilla de enfoque del objetivo
11. Conector USB
12. Carril Weaver
13. Lente del dispositivo óptico
14. Casquillo
15. Adaptador
16. Tornillos
17. Tornillo de apriete
18. Tornillo
19. Brazo del adaptador
20. Punto de acoplamiento
21. Monocular Pulsar 5x30 B
Open
Close
5
18
2 20 6 11 12
21
4
3
13
14 19
7
1715
10 1
16
8 9
FUNCIONAMIENTO DE BOTONES
Controles Condición/Modo de
funcionamiento
1 pulsación breve Siguientes
pulsaciones breves
Pulsación prolongada
ON (9)
Dispositivo apagado Encender el
dispositivo
Calibración del
dispositivo
Encender el
dispositivo
La pantalla está apagada Encender la pantalla Calibración del
dispositivo
Apagar el dispositivo
El dispositivo está
encendido, menú rápido,
menú principal
Apagar la pantalla /
Apagar el dispositivo
MODE/LEFT
(8)
El dispositivo está
encendido
Modos de observación Seleccionar el modo
de color
Menú rápido Reducir el parámetro
Menú principal Navegar hacia abajo, contra las agujas del reloj
MENU (7)
El dispositivo está
encendido
Entrar en el menú rápido Entrar en el menú
principal
Menú rápido Navegar hacia arriba Salir del menú rápido
Menú principal Conrmar el valor, entrar en los puntos
de menú
Salir de los puntos de
menú, salir del menú
principal
REC/RIGHT (6)
El dispositivo está
encendido, modo de vídeo
Iniciar la grabación
de vídeo
Pausa Cambiar entre modos
vídeo/foto
El dispositivo está
encendido, modo de vídeo,
grabación activada
Pausa Continuar
grabación de video
Detener la grabación
de vídeo
El dispositivo está
encendido, modo de foto
Fotograado Cambiar entre modos
vídeo/foto
Menú rápido Incrementar el parámetro
Menú principal Navegar hacia arriba, en sentido de las agujas del reloj
USO DE LA PILA RECARGABLE
El dispositivo de imagen térmica Krypton XG50 se suministra con pila recargable de ion de litio Battery Pack IPS 7
que le permite funcionar hasta 8 horas. Cargue la pila antes del primer uso.
CARGA DE LA PILA RECARGABLE
•
Levante la palanca (4) del dispositivo de
carga.
•
Retire la cubierta protectora de la pila
recargable.
•
Inserte la pila recargable (5) en el cargador
hasta el tope, je la pila bajando la palanca
(4).
•
Tras la instalación, en el cargador de red se
encenderá el indicador verde y empezará a
parpadear con determinado intervalo:
una vez, si la carga de la pila oscila entre
el 0 y el 50%;
dos veces, si la carga de la pila oscila
entre el 51 y el 75%;
tres veces, si la carga de la pila oscila
entre el 76 y el 100%.
22 25
4
5
24
23
LED Indicator
Green LED light stays on
continuously – battery is full
Blinking red LED light –
battery is empty
