s.r.l.
pompe per vuoto
EU 205 - EU 205/B EU 300 - EU 300/B
9
118
74
117
115
116
50

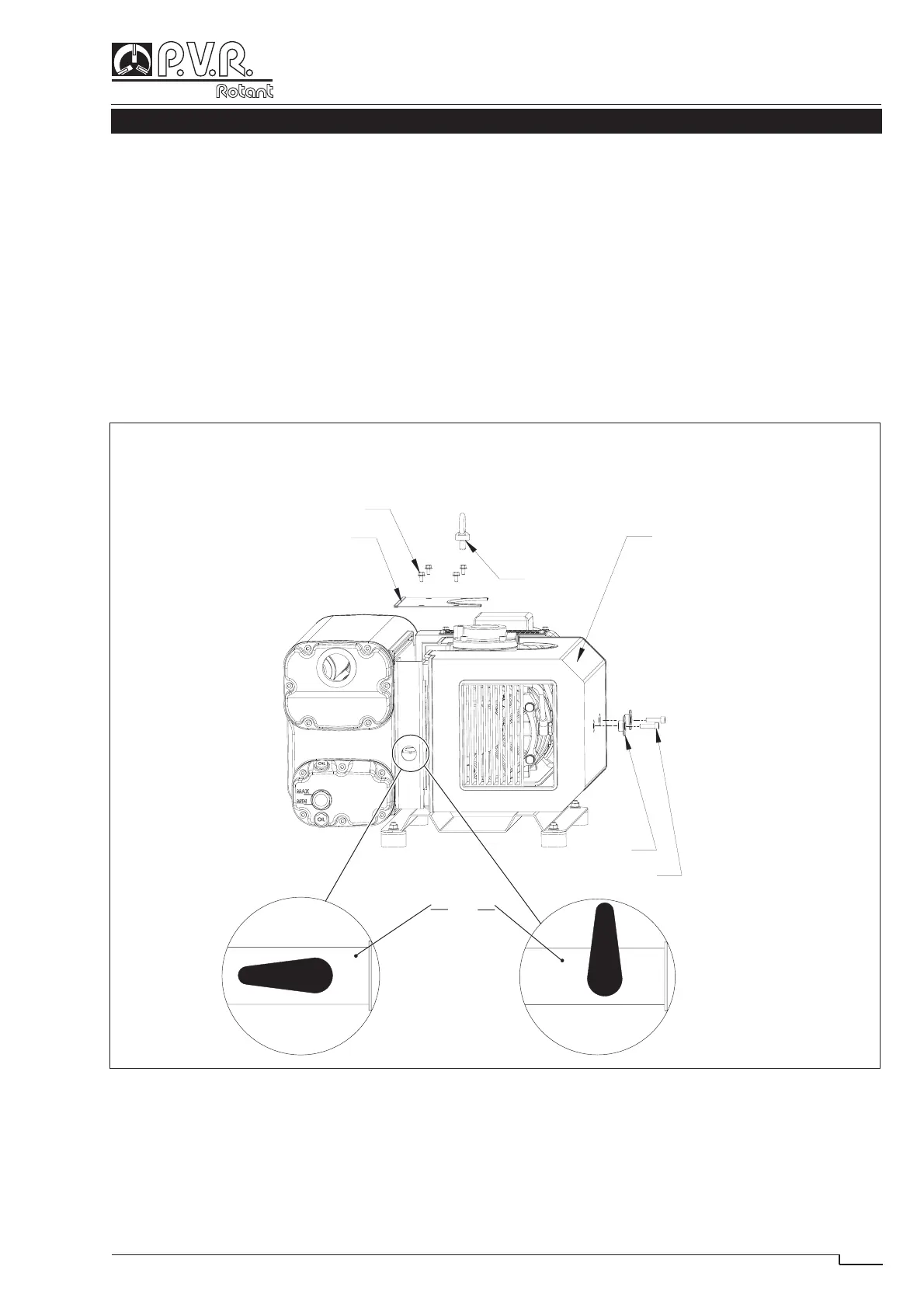

Fig.3
EU
EU/B
124
5.2 Modifica campo di lavoro
Le pompe della serie EU205-EU300 sono dotate di un selettore
manuale per la scelta del campo di lavoro appropriato:
· EU da 0.5 a 300 mbar
· EU/B da 10 a 850 mbar
Nel caso fosse necessario cambiare il campo di lavoro della pompa
agire come segue (fig.3):
sfilare il carter (Pos.115) e il suo coperchio (Pos.117) svitando le
apposite viti (Pos.50-74-118) fino a scoprire la feritoia posta sul
supporto radiatore, da cui è raggiungibile il rubinetto (Pos.124).
Posizionare il selettore in verticale per EU; in orizzontale per EU/B.
Il campo di vuoto predefinito è quello riportato sulla targhetta d’iden-
tificazione della pompa.
5.2 Operating vacuum range changing
Pumps of EU205-EU300 series are fitted with a manual selector
switch for the choice of the suitable working vacuum range:
· EU from 0.5 to 300 mbar
· EU/B from 10 to 850 mbar
In case the pump working range needs to be changed, please follow
the instructions (fig.3).
Remove the casing (Pos.115) and its cover (Pos.117) by unscrewing
the screws (Pos.50-74-118) until you can see the hole placed on the
oil cooler support, from which you can get to the tap (Pos.124).
Position the selector switch vertical for the EU type, position it
horizontal for the EU/B one.
The predetermined vacuum range is the one stated on the pump name
plate.
