8
9
7
C
B
A
6
2
3
1
Ten minste 15 cm
Ten minste 12 cm
Ten minste 12 cm
Luchtfilter
LINKS ten
minste 30 cm
Luchtuitlaat
60 cm boven
VOOR ten
minste 200 cm
ACHTER ten
minste 30 cm
RECHTS ten
minste 60 cm
Afstandsbediening
Bevestigingsschroef
B ST 2,9 x 10-C-H
Houder afstandsbediening
Afdekplaatje

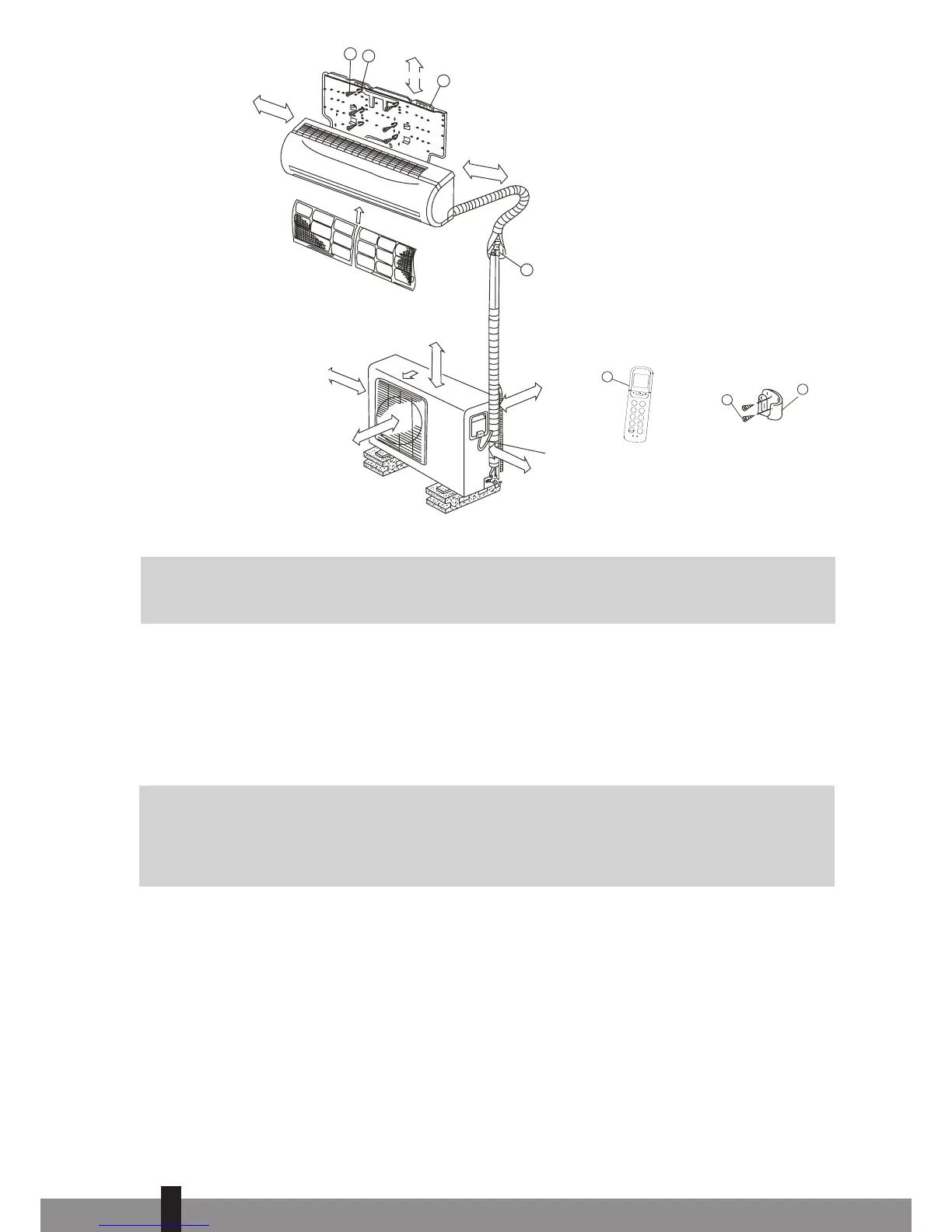

Afbeelding 1
G
LET OP
Deze afbeelding dient uitsluitend ter verduidelijking en indicatie. De afbeelding kan afwijken van
de airconditioning die u hebt gekocht.
3. WERKZAAMHEDEN VOOR DE INSTALLATIE VAN DE AIRCONDITIONER
voor de SC33xx modellen
a. Bepaal de plaats waar het binnendeel en het buitendeel geïnstalleerd kunnen worden. Zie hoofdstuk
5 en 6.
G
LET OP
• Houd rekening met de plaats waar het condenswater naartoe kan worden afgevoerd.
• De afstand tussen binnendeel een buitendeel mag maximaal 4 meter bedragen i.v.m. de lengte
van de leidingen.
b. Monteer de montageplaat van het binnendeel. Zie hoofdstuk 7.1
c. Boor een gat naar buiten waar de leidingen kunnen worden doorgevoerd. Zie hoofdstuk 7.2
d. Voer de leidingen van het binnendeel door het gat in de wand en hang het binnendeel, met de aan
de achterzijde aanwezige haken, op de bovenste haken van de installatieplaat en controleer of de
unit stevig vast zit. Klik de onderste haken nog niet vast.
