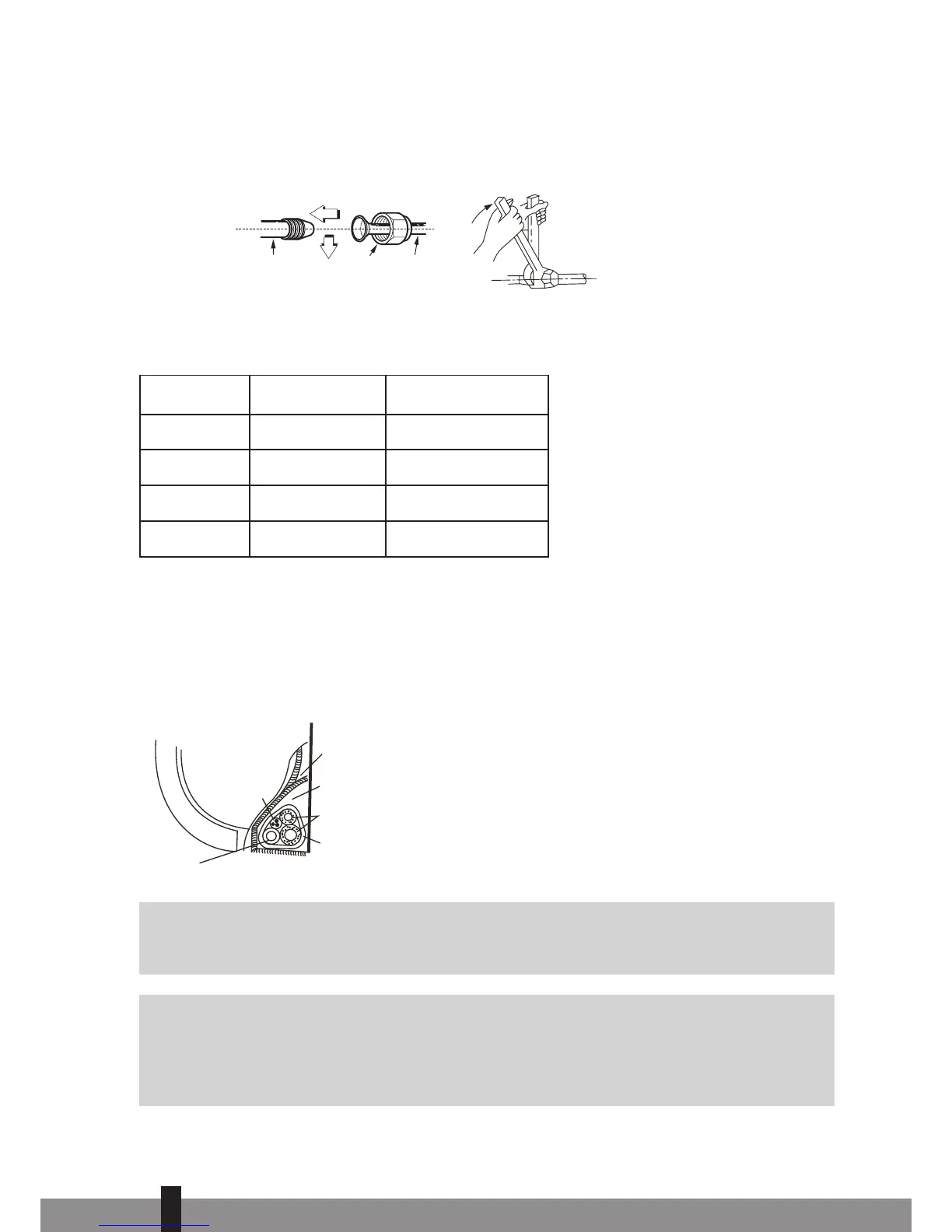

136
następnie przykręcić ją za pomocą klucza płaskiego oraz klucza dynamometrycznego. Patrz rysunek
13.
c. Część zewnętrzna: ręcznie zakręcić nakrętkę na złączach kranów części zewnętrznej, a następnie
przykręcić ją za pomocą klucza płaskiego oraz klucza dynamometrycznego. Patrz rysunek 13.
Przewód od jednostki
wewnętrznej
Nakrętka złą
czna
Przewody
Rys. 13
d. Wybierz właściwy moment dokręcenia (podany w tabeli 1), aby uniknąć uszkodzenia rur, elementów
złącznych i nakrętek.
Buiten-
diameter
Aanhaalmoment
(N.cm)
Extra aanhaalmoment
(N.cm)
Ø 6.35
1500
(153kgf.cm)
1600
(163kgf.cm)
Ø 9.53
2500
(255kgf.cm)
2600
(265kgf.cm)
Ø 12.7
3500
(357kgf.cm).
3600
(367kgf.cm)
Ø 16.0
4500
(459kgf.cm).
4700
(479kgf.cm)
e. Zaizolować punkty podłączenia w części wewnętrznej za pomocą materiału izolacyjnego w celu
zabezpieczenia przed wodą kondensacyjną.
f. Owinąć taśmą przewody rurowe, przewód łączący i rurę spustową, które znajdują się z tyłu
części wewnętrznej, tak aby powstał mocny pęk. To ułatwi montaż części wewnętrznej na płycie
montażowej.
Jednostka wewnętrzna
Rynna na
skropliny
Miejsce na
rury
Rura łącząca
Taśma do
owijania
Przewód
łączący
Przewód
ściekowy
Rys. 14
G
UWAGA
Przewody miedziane muszą być indywidualnie izolowane.
G
UWAGA
Podczas zginania rur należy zachować najwyższą ostrożność. Zawsze pamiętać o tym, aby rury
były zgięte a nie zgniecione. Rury zgniecionej nie wolno instalować: wymienić cały przewód
albo zgiętą część, inaczej może dojść do wycieku czynnika chłodniczego oraz do uszkodzenia
klimatyzatora.
:
136
