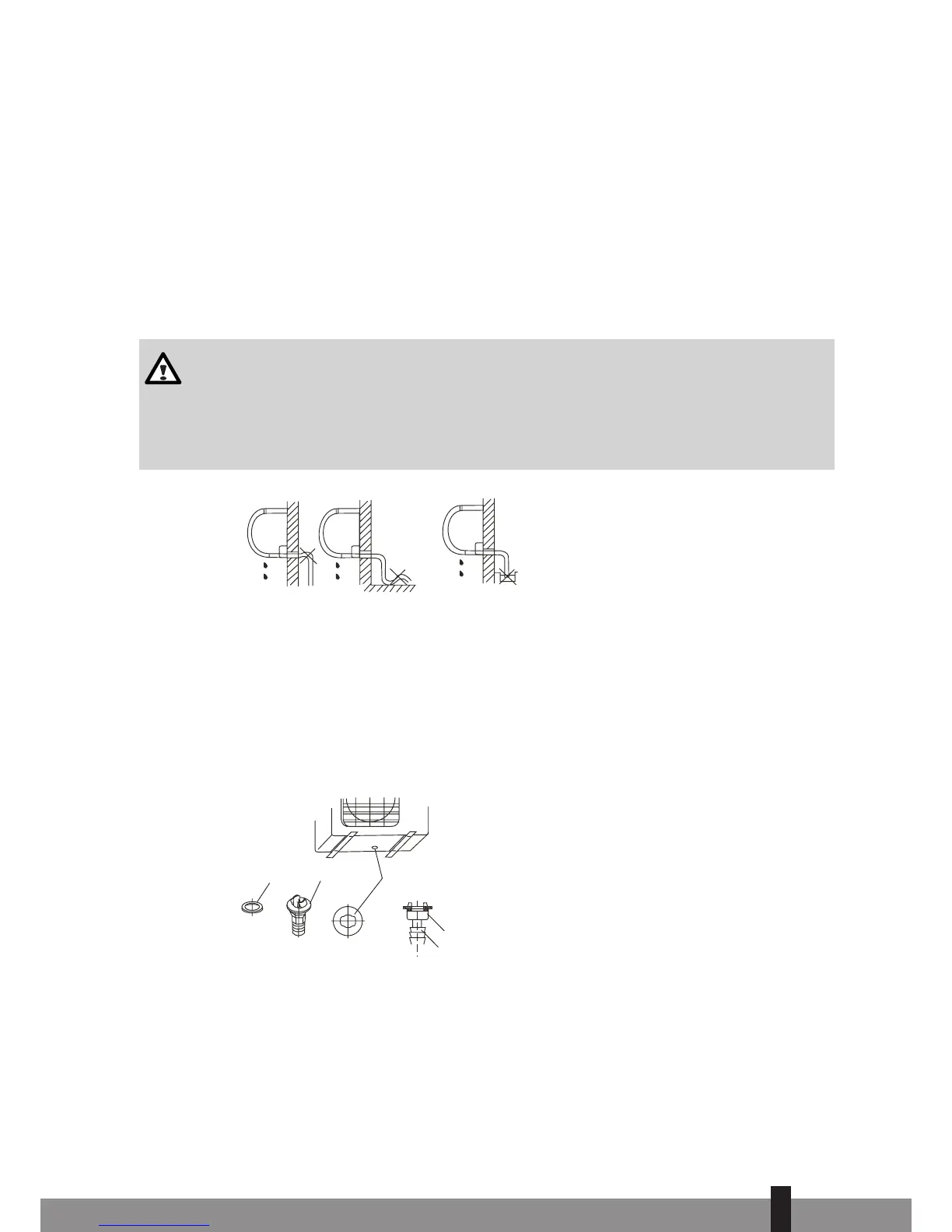

9. PODŁĄCZENIE SPUSTU WODY KONDENSACYJNEJ (w modelach SC 33xx &
S 33xx)
9.1 Podłączenie spustu wody kondensacyjnej części wewnętrznej.
Podłączyć dostarczoną rurę wody kondensacyjnej do złącza jednostki wewnętrznej, przesuwając ją przez
cewkę rury jednostki wewnętrznej. Upewnić się, że rura wody kondensacyjnej znajduje się pod spadkiem i
nie należy zawieszać końcówek rury w wodzie. Patrz rysunek 15.
Rura wody kondensacyjnej musi zawsze przebiegać pod przewodami czynnika chłodniczego, aby zapobiec
przelaniu się wody kondensacyjnej ze zbiornika.
PRZESTROGA
• W wiązce owiniętej taśmą przewód ściekowy powinien być położony jako najniższy.
Umieszczenie przewodu u góry może spowodować przepełnienie zbiornika ściekowego
wewnątrz jednostki.
• W celu sprawnego odprowadzenia skroplin, przewód ściekowy musi być prowadzony ze
spadkiem na całej długości.
Nie należy blokować przepływu wody przez prowadzenie przewodu do góry.
Nie należy wkładać końcówki przewodu
ściekowego do wody.
Rys. 15
9.2 Podłączenie spustu wody kondensacyjnej części zewnętrznej
Założyć pierścień uszczelniający na rurę odpływową, następnie wsadź złącze ściekowe do otworu w wanien-
ce ściekowej pod jednostką zewnętrzną, obróć o 90, aby je zamocować. Do złącza ściekowego podłącz
prze- wód ściekowy (nie wchodzi w skład dostawy). W ten sposób można odprowadzić skroploną wodę
powstającą podczas pracy klimatyzatora w trybie grzania. Patrz rysunek 16.
Rys. 16
Uszczelka
Złącze instalacji
ściekowej
Otwór w wanience
ściekowej jednostki
zewnętrznej
Uszczelka
Przewód ściekowy
10. PRACE ELEKTRYCZNE
• Podłączyć klimatyzator do osobnej grupy. Upewnić się, że grupa ta została zabezpieczona przy użyciu
właściwego bezpiecznika. Patrz poniższa tabela.
• Dostarczane napięcie zasilania musi być w zasięgu 95%~105% nominalnego napięcia podanego na
tabliczce znamionowej.
