• W obwodzie zasilania należy zainstalować zabezpieczenie przeciwupływowe (ziemnozwarciowe)
oraz wyłącznik zasilania.
• Zapewnić, aby klimatyzator był dobrze uziemiony.
• Podłącz przewody elektryczne zgodnie z dołączonym schematem połączeń znajdującym się na panelu
jednostki zewnętrznej. Patrz rozdział 11.
• Cała instalacja elektryczna powinna być zgodna z lokalnymi i krajowymi normami i przepisami elek-
trycz- nymi i powinna być zainstalowana przez uprawnione osoby.
Model Zasilanie
Znamionowy prąd
wejściowy (Wyłącznik/
bezpiecznik)
Przekrój przewodu
zasilającego
≤
3,5 kW 230V~50Hz 16A 2,5 mm
2
>
3,5 kW 230V~50Hz
16A slow
2,5 mm
2
G
UWAGA!
Napięcie zasilania powinno odpowiadać napięciu znamionowemu klimatyzatora.
11. PODŁĄCZENIE PRZEWODÓW PRĄDOWYCH
11.1 Podłączenie przewodów prądowych (w modelach SC 33xx)
a. 4,5-Metrowy kabel do połączenia elektrycznego pomiędzy jednostką wewnętrzna i zewnętrzną
dostarczany w komplecie i wchodzi w zestaw wypełniający przewód orurowania chłodniczego.
b. Kabel elektryczny dostarczany jest wraz ze szybkozłączem.
c. Jednostka zewnętrzna również wyposażona jest elektryczne szybkozłącze.
d. Verwijder het afdekplaatje van het klemmenbord van de buitenunit door de schroef los te draaien.
e. Włożyć łącznik części wewnętrznej do łącznika części zewnętrznej oraz przymocować kabel do kostki
przyłączeniowej za pomocą zacisku kablowego.
f. Przewód uziemiający powinien zostać zamocowany bezpośrednio do metalowej płyty, na której przy-
mocowany jest zespół listew zaciskowych. Miejsce zostało oznaczone za pomocą symbolu

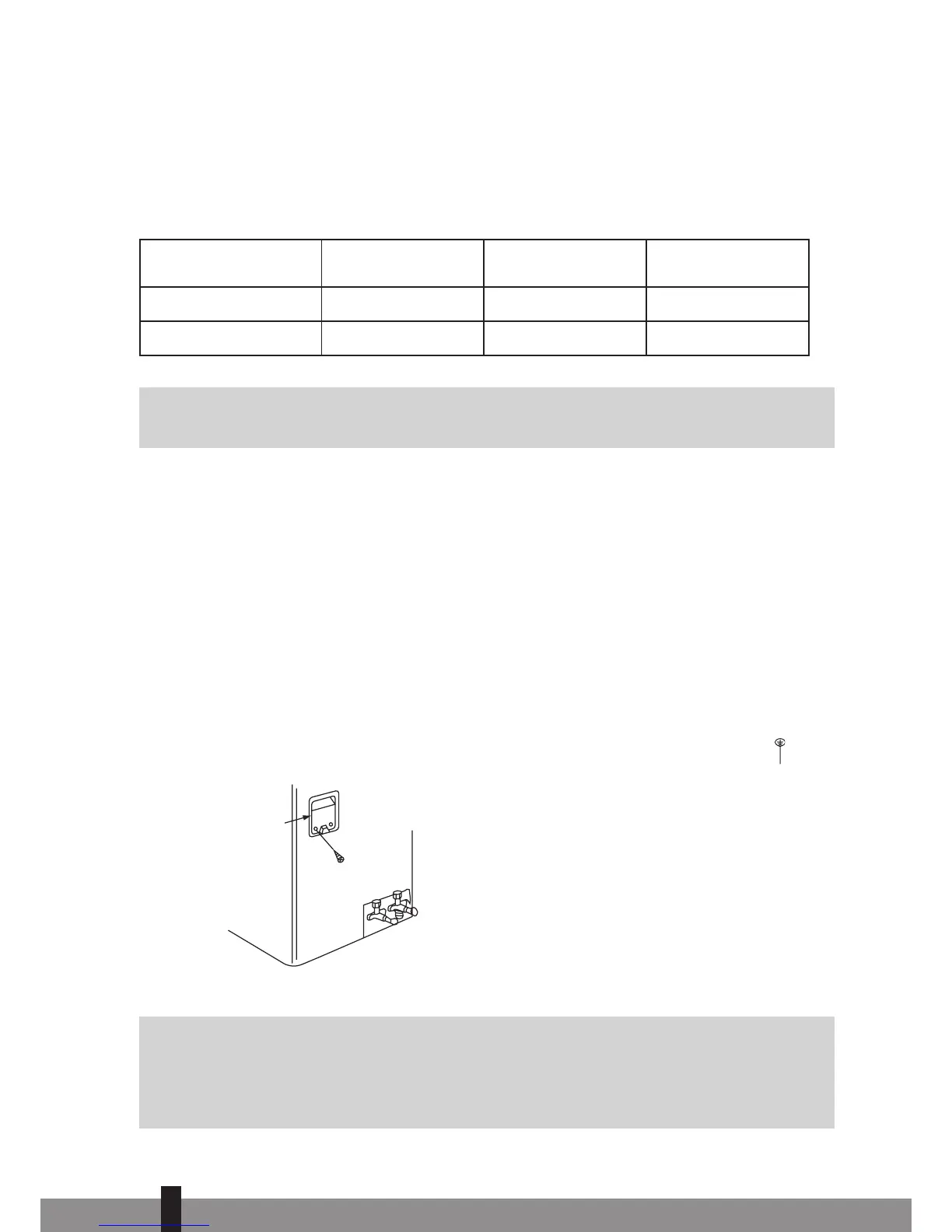

Cover
Rys. 17
Pokrywa
kontrolla
g. Kabel zasilania podłączyć dopiero po zakończeniu całej instalacji klimatyzatora.
G
UWAGA
W przypadku modeli o mocy < 4,5 kW włożyć wtyczkę do gniazdka.
W przypadku modeli o mocy > 4,5 kW podłączyć kabel zasilania bezpośrednio do źródła napięcia.
Nie wolno używać wtyczki z gniazdkiem, ponieważ na skutek wysokiego napięcia bieguny
zarówno wtyczki, jak i gniazdka mogą zostać uszkodzone a nawet spowodować pożar.
:
