139
:
139
LNS
LNS

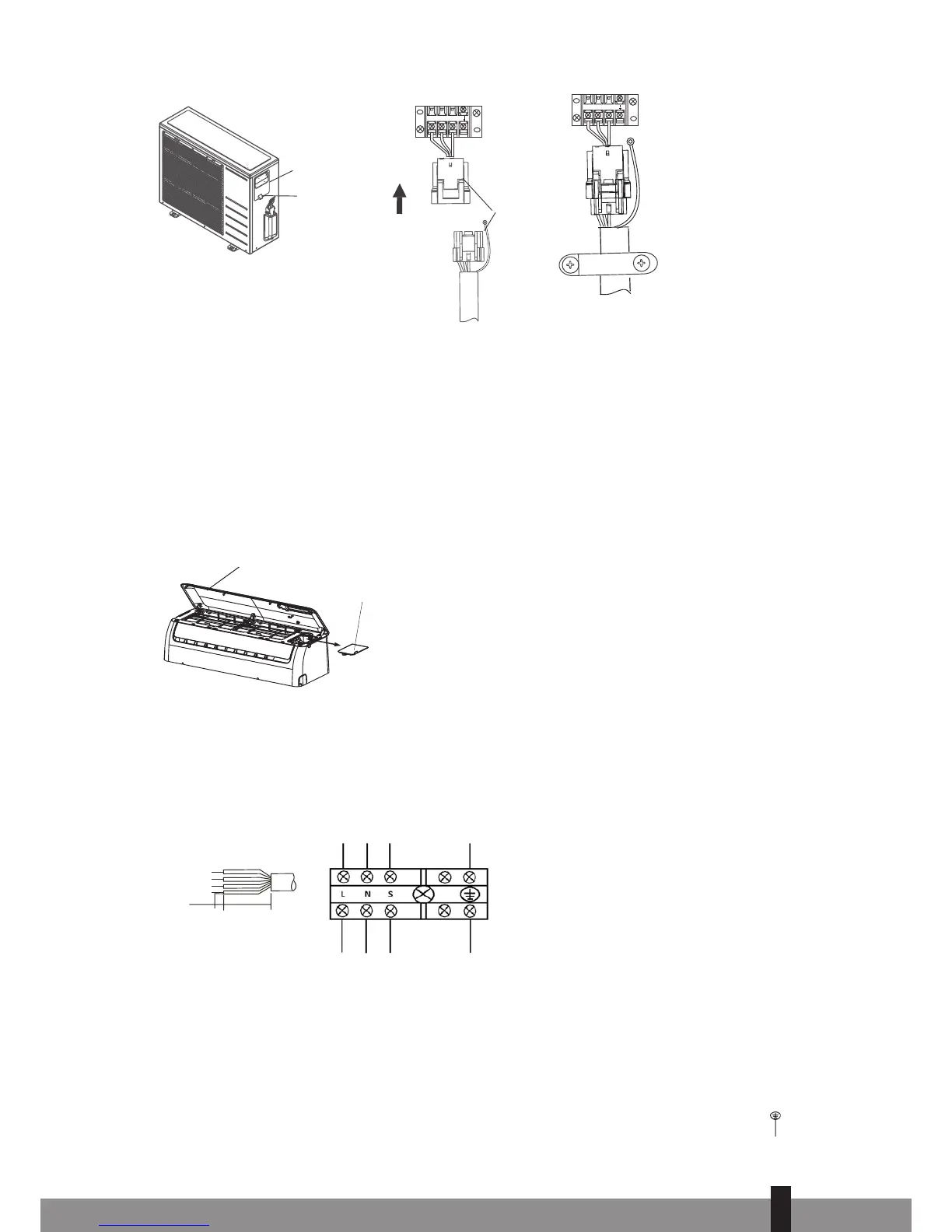

Jednostka zewnętrzna
Pokrywa kontrolna
Wkręt
Jednostka zewnętrzna
Wtyczka
Do jednostki wewnętrznej
lub
Przymocuj przewód za pomocą zacisku
przewodu
‘click’
Rys. 18
11.2 Podłączanie przewodów prądowych (w modelach S33xx)
a. Najpierw podłączyć kabel części wewnętrznej.
b. Przewód zasilający jednostkę wewnętrzną/zewnętrzną powinien być typu H07RN-F.
c. Aby móc podłączyć kabel do kostki przyłączeniowej części wewnętrznej: zdjąć panel przedni oraz
nakładkę z listew zaciskowych, które znajdują się po prawej stronie części wewnętrznej. Patrz rysu-
nek 19.
Electronic box
cover
Front Panel
Rys. 19
Nakładkę
Panel przedni
d. Kabel może zostać poprowadzony do listew zaciskowych z tyłu części wewnętrznej w taki sam sposób
jak zamontowany wcześniej kabel zasilania.
e. Przytwierdzić kable prądowe do listew zaciskowych we właściwym miejscu. Patrz rysunek 20.
do jednostki wewnętrznej
10mm
40mm
Rys. 20
f. Następnie podłączyć kabel części zewnętrznej.W tym celu zdjąć nakładkę z listew zaciskowych części
zewnętrznej.
g. Podłączyć kabel zasilania do listew zaciskowych. Patrz rysunek 21. Kable podłączyć w taki sposób, aby
pozycja przewodów była zgodna z podłączeniem kabli w części wewnętrznej (litery L N S i przewód
uziemiający) .
h. Przewód uziemiający powinien zostać zamocowany bezpośrednio do metalowej płyty, na której przy-
mocowany jest zespół listew zaciskowych. Miejsce zostało oznaczone za pomocą symbolu .
i. Kabel zasilania podłączyć dopiero po zakończeniu całej instalacji klimatyzatora.
