6. MULIGHETER FOR HVORDAN RØRENE FRA INNENDØRSENHETEN KAN MON-
TERES TIL UTENDØRSENHETEN.
Rørene kan kobles til med en utvidelse enten til venstre eller til høyre side av innendørsenheten. Fjern
derfor venstre eller høyre deksel. Se figur 7.
Rørene kan kobles til med en utvidelse på høyre eller venstre bakside. Se Figur 7.

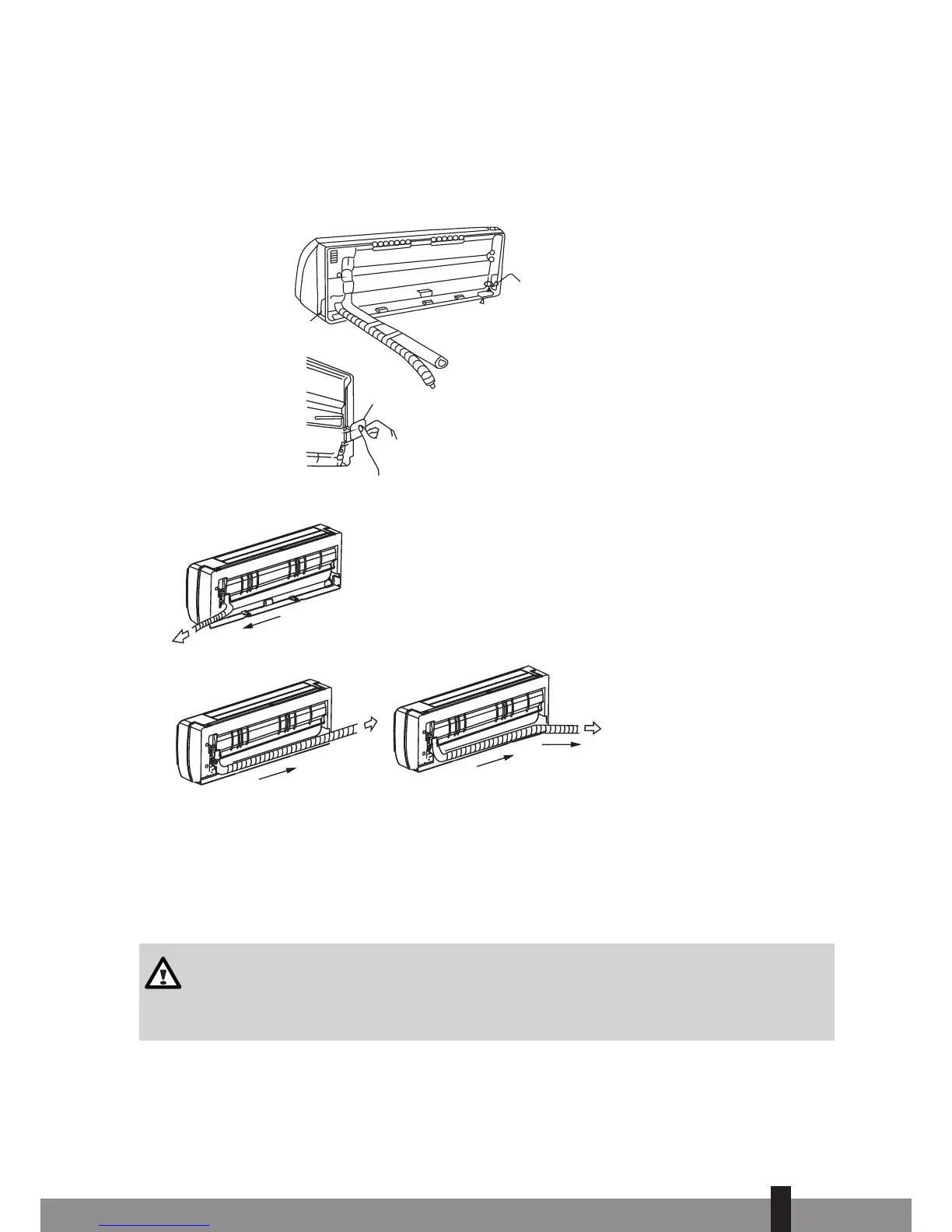

Figur 7
Rørdeksel (høyre)
Rørdeksel (venstre)
Rørdeksel
Rørsystem høyre
Rørsystem venstre
Rørsystem bakre høyre
7. MONTERING AV MONTERINGSPLATEN OG BORING AV RØRHULLET
7.1 Montering av monteringsplaten på innendørsenheten
ADVARSEL
Bruk en metalldetektor som påviser eventuelle kabler og rør i veggen, før boring av de
nødvendige hullene, slik at en unngår unødvendig skade på veggen og eventuelle farlige
situasjoner.
a. Monter monteringsplaten horisontalt på en tilstrekkelig solid vegg, og sørg for at det er nok plass
rundt platen. Se figur 8.
b. Åtte huller med 5 mm diameter må drilles inn i veggen hvis den er av tegl, betong eller annet lignen-
de materiale. Stikk inn pluggene for de respektive festeskruene .
c. Fest installasjonsplaten på veggen med åtte skruer type «A» .
