≥ ø85 mm
S1825 - S1833 - S1847
Installation & Service Manual
www.zibro.com/download
3.03
≥ 20
cm
< 20
cm
≥ 20
cm
< 20
cm
G
De siste 20 cm av kjølerøret, i nærheten av tilkoblingen,
må være rett. Hvis denne delen bøyes, kan det resultere i
lekkasje. Dette dekkes ikke av garantien.

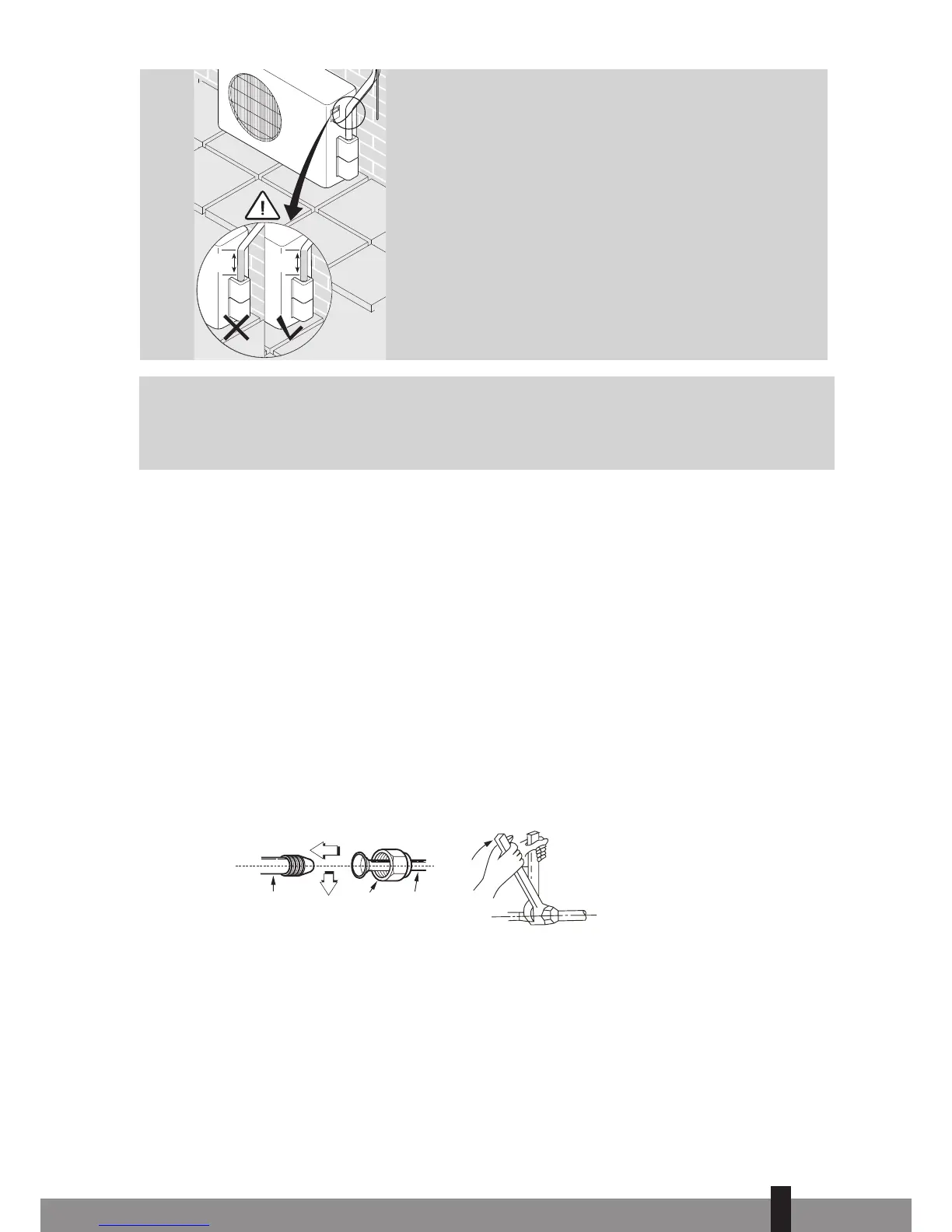

Figur 12
G
ADVARSEL
Frakobling av kjølerør på et klimaanlegg må utføres i samsvar med gjeldende lokale lover.
Tilkobling av kjølerør bør kun utføres av en kvalifisert tekniker.
Frakopling av koblingspunkt:
Trinn 1: Slå av klimaanlegget og trekk støpselet ut av stikkontakten.
Trinn 2: Vent i fem minutter til trykket i rørene mellom innendørs- og utendørsenheten er normalisert.
Trinn 3: Trekk spaken på hannkoplingen opp og så langt som mulig bakover.
Trinn 4: Trekk i utløseren på hunnkoplingen for å koble fra begge koblingspunktene.
Trinn 5: Sett på dekselet og plugg det på plass for å beskytte mot støv.
8.2 Tilkobling av kjølerør (for S 33xx modeller)
a. Fest en kragemutter til rørendene med skrunøkkel eller lignende.
b. Innendørsenhet: Stram mutteren til rørene på innendørsenheten. Gjør dette først for hånd. Stram
deretter mutteren med en skrunøkkel og en momentnøkkel. Se figur 13.
c. Utendørsenhet: Stram mutteren for hånd til tilkoblingene på ventilene på utendørsenheten, og
stram deretter mutteren med en skrunøkkel og en momentnøkkel. Se figur 13.
Figur 13
"A"
Fig.17
Ledende innendørs enhet
Koplingsmutter
Rør
d. Bruk riktig strammende dreiningsmoment (se tabell 1) for å unngå at rørene, tilkoblingsrørene og
mutterne blir skadet.
