Utvendig dia-
meter
Dreiningsmoment
(N.cm)
Ekstra dreiningsmoment
(N.cm)
Ø 6.35
1500
(153kgf.cm)
1600
(163kgf.cm)
Ø 9.53
2500
(255kgf.cm)
2600
(265kgf.cm)
Ø 12.7
3500
(357kgf.cm).
3600
(367kgf.cm)
Ø 16.0
4500
(459kgf.cm).
4700
(479kgf.cm)

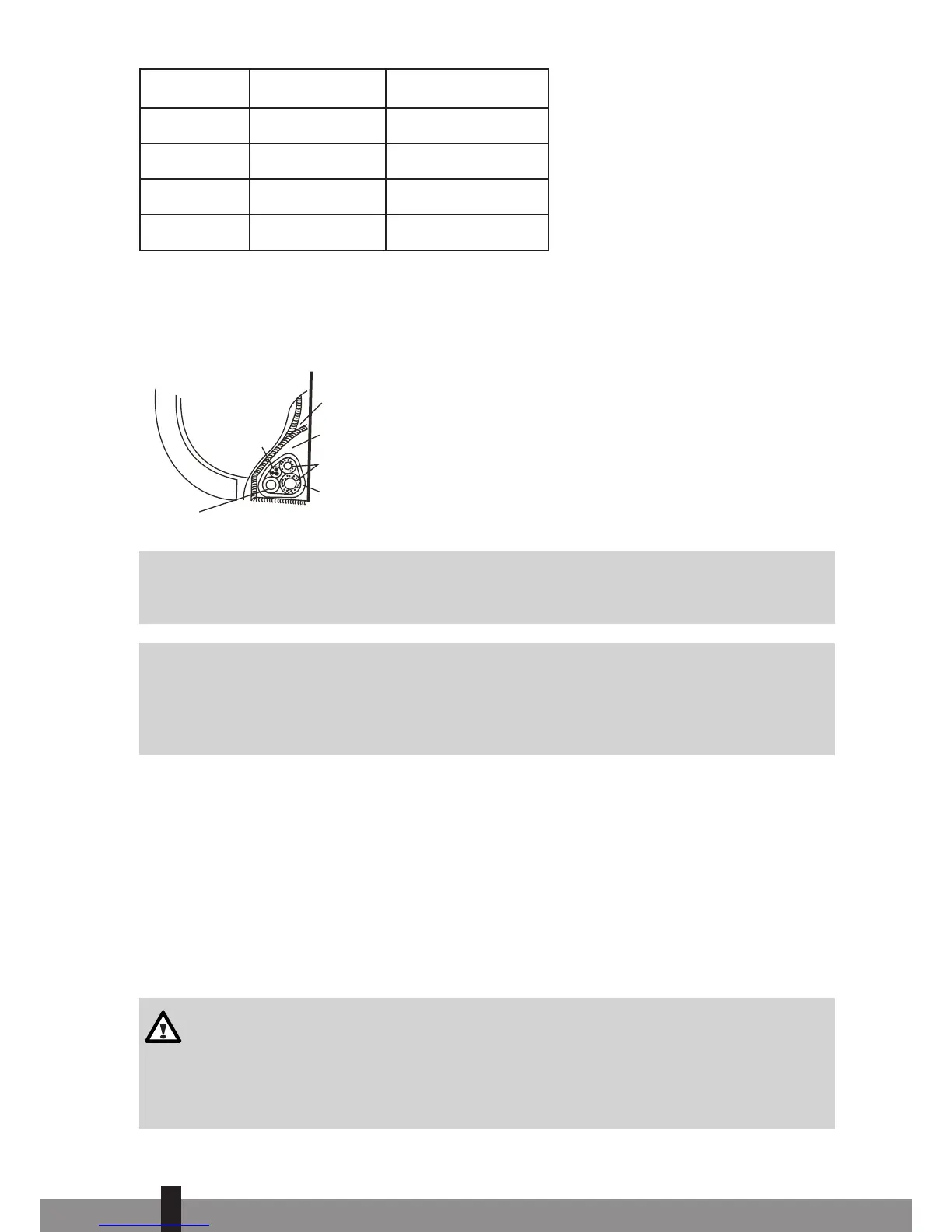

Tabell 1
e. Isoler terminalene på innendørsenheten for å unngå kondens.
f. Pakk inn rør, avløpsslangen og tilkoblingskabelen som er plassert bak utendørs delen, med tape til
du får en solid bunt. Dette gjør monteringen av den innvendige delen av monteringsplaten enklere.
Innendørs enhet
Beskyttelsesskap
Manuell del
Tilkoblingsrør
Wrappingteip
Tilkoblingsledning
Avløpsslange
Figur 14
G
MERK
Kobberrør bør isoleres separat.
G
BEVARES
Vær forsiktig når røret bøyes. Sørg for at røret bøyes og ikke knekkes. I en linje med knekk:
bytt ut hele røret eller de delene som er bøyd, da dette kan føre til lekkasje i kjølevæske og
klimaanlegget kan svikte.
9. TILKOBLING AV KONDENSAVLØP (for SC 33xx og S 33xx modeller)
9.1 Tilkobling av kondens avløp på innendørsenheten
Koble kondensslangen som følger med i pakken til innendørsenheten. Dette gjøres ved å skyve kondens-
slangen over munnstykket på slangen som hører til innendørsenheten. Kontroller at kondensslangen peker
nedover, og plasser ikke enden av slangen i vann. Se figur 15.
Plasser kondensslangen under kjølerørene for å unngå at avløpsrennen fylles opp pga. kondens.
ADVARSEL
• Sørg for at avløpsslangen er i bunnen av bunten. Hvis slangen plasseres øverst, kan
avløpspannen på enheten lett flyte over.
• Hele avløpslangens lengde må skrå nedover slik at kondensen enkelt kan dreneres.
u
96
