Vannstrømmen skal ikke blokkeres av en
stigning.
Enden av slangen plasseres i vann.

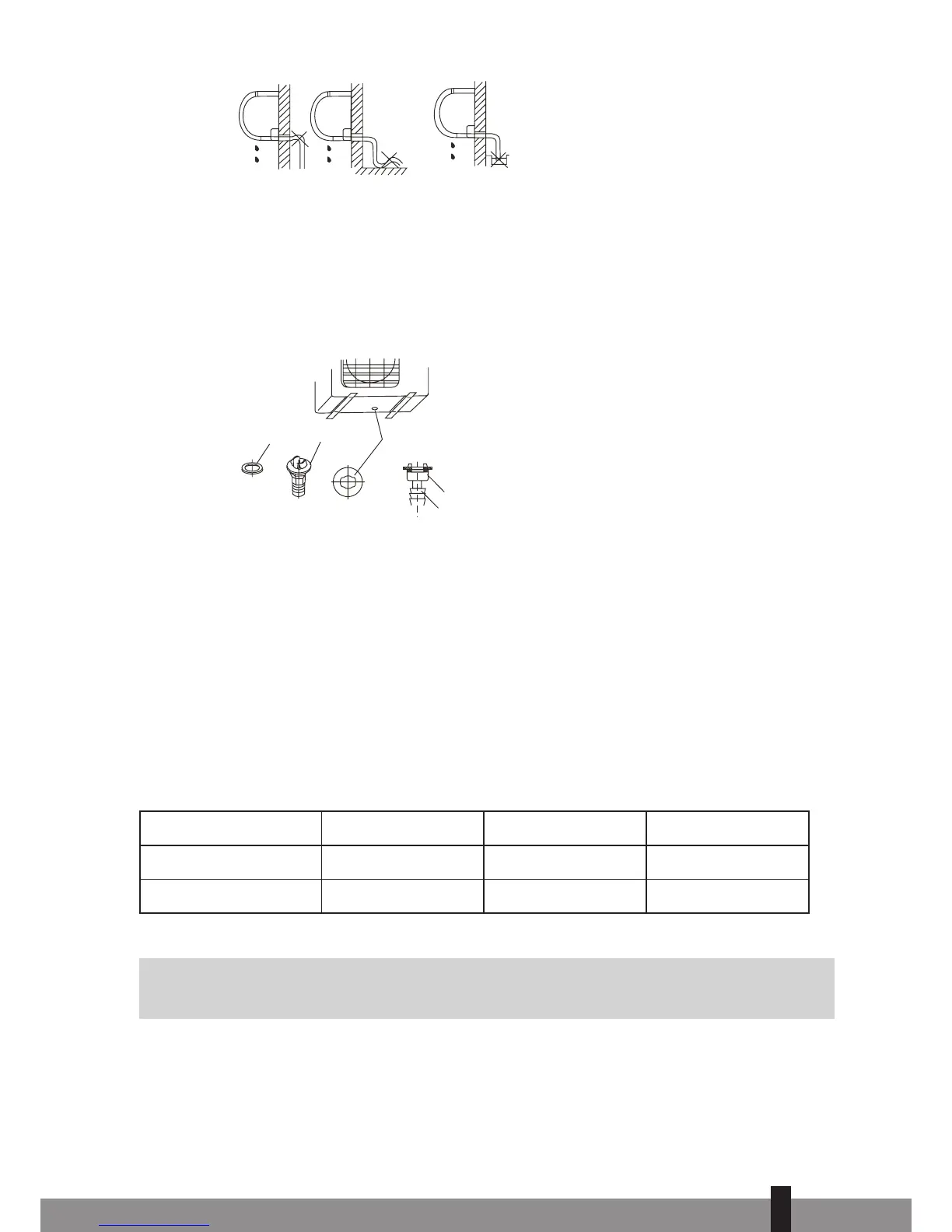

Figur 15
9.2 Tilkobling av kondensavløp på utendørsenheten
Fest forsegling på røret. Deretter stikkes avløpsleddet inn i hullet på bunnen av den utendørsenheten. Roter
90° for å sette dem sikkert sammen. Koble avløpstilkoblingen til en forlengelse av avløpsslangen (medfølger
ikke). På denne måten kan kondensen som skapes i varmemodus på klimaanlegget drenes vekk. Se figur 16.
A
B
Figur 16
Tetningsring
Drenerings-
tilkobling
Hull i bunnen av
utendørs enhet
Tetningsring
Dreneringsrør
10. ELEKTRISK INSTALLASJON
• Koble klimaanlegget til en egen gruppe. Sørg for at denne gruppen benytter riktig sikring. Se tabel-
len nedenfor.
• Den benyttede spenningen bør være innenfor 95% ~ 105% av den nominelle spenningen som står
oppført på etiketten.
• Strømforsyningskretsen skal være forsynt med en jordfeilbryter
• Kontroller at klimaanlegget er jordet.
• Koble til ledningene slik som vist i det vedlagte diagrammet for elektrisk tilkobling. Se kapittel 11
• Ledningsnettet må være i samsvar med nasjonale og lokale standarder og krav for elektrisitet. Skal
bare kobles til av kvalifisert personell.
Modell Strømforsyning
Nominell strømforsyning
(brytere/sikringer)
Strømledning diameter
≤ 3,5 kW 230V~50Hz 16A 2,5 mm
2
> 3,5 kW 230V~50Hz 16A slow 2,5 mm
2
Tabell 2
G
ADVARSEL
Nettspenningen må stemme overens med anslått spenning for klimaanlegget.
