11. TILKOBLING AV STRØMKABLENE
11.1 Tilkobling av strømkablene (for SC 33xx modeller)
a. En 4,5 meter lang ledning for elektrisk kobling mellom innendørs og utendørs enhet følger med
appa- ratet og er i pakken med kjølerør (innendørs enheten).
b. Den elektriske ledningen leveres med en elektrisk snarvei.
c. Den utendørs enheten er også utstyrt med en elektrisk snarvei.
d. Fjern dekselet på klemmebrettet på den utendørs enheten ved å skru opp skruen.
e. Koble innendørsenheten til utendørsenheten og bruk de medfølgende kontaktene til å feste kabelen
til sikringsklemmeblokken med kabelklemmen du har installert tidligere.
f. Jordkabelen må festes til metallplaten. Klemrekken er montert på denne platen. Plasseringen angis
med symbolet
Cover

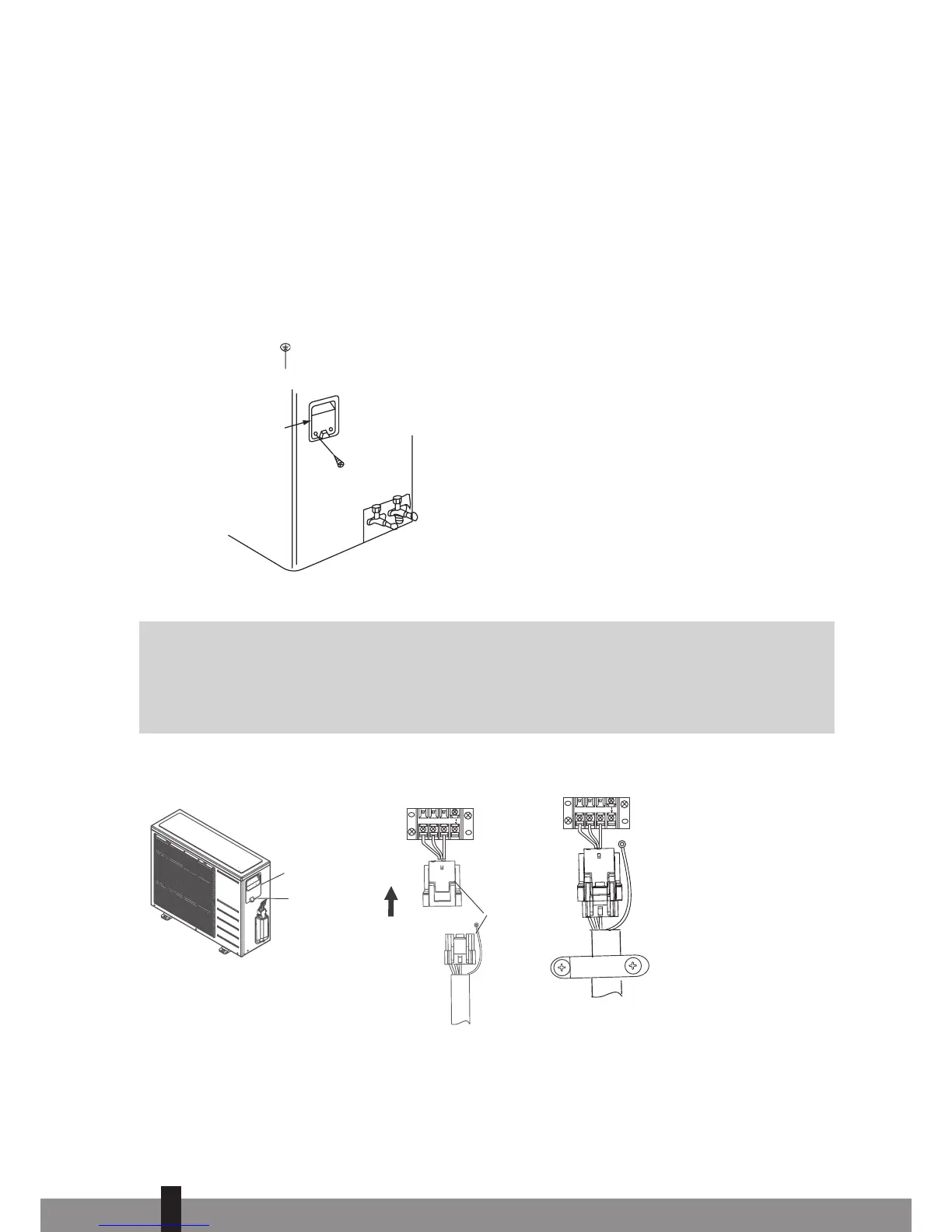

Figur 17
Sikringsklemmeblokken
g. Koble til strømkabelen etter at hele installasjonen av klimaanlegget er fullført.
G
ADVARSEL
For modeller med kapasitet < 4,5 kW, sett støpselet i stikkontakten.
For modeller med kapasitet > 4,5 kW, koble strømkabelen direkte til en strømkilde. Ikke bruk
et støpsel som har uttak. Polene til både støpselet og uttaket kan bli skadet og de kan også
forårsake brann på grunn av høy spenning.
Fest ledningen med en
ledningsklemme
eller
På innendørs enhet
Plugg
Utendørs enhet
Skrue
Deksel kontroll-
mekanisme
Utendørs enhet
LNS
LNS
“Klikk”
Figur 18
11.2 Tilkobling av strømkablene til S33xx modeller
a. Koble først til kabelen som tilhører innendørsdelen.
u
98
