b. Tilkoblingen for innendørs/utendørs enhet skal være type H07RN –F, 2,5 mm².

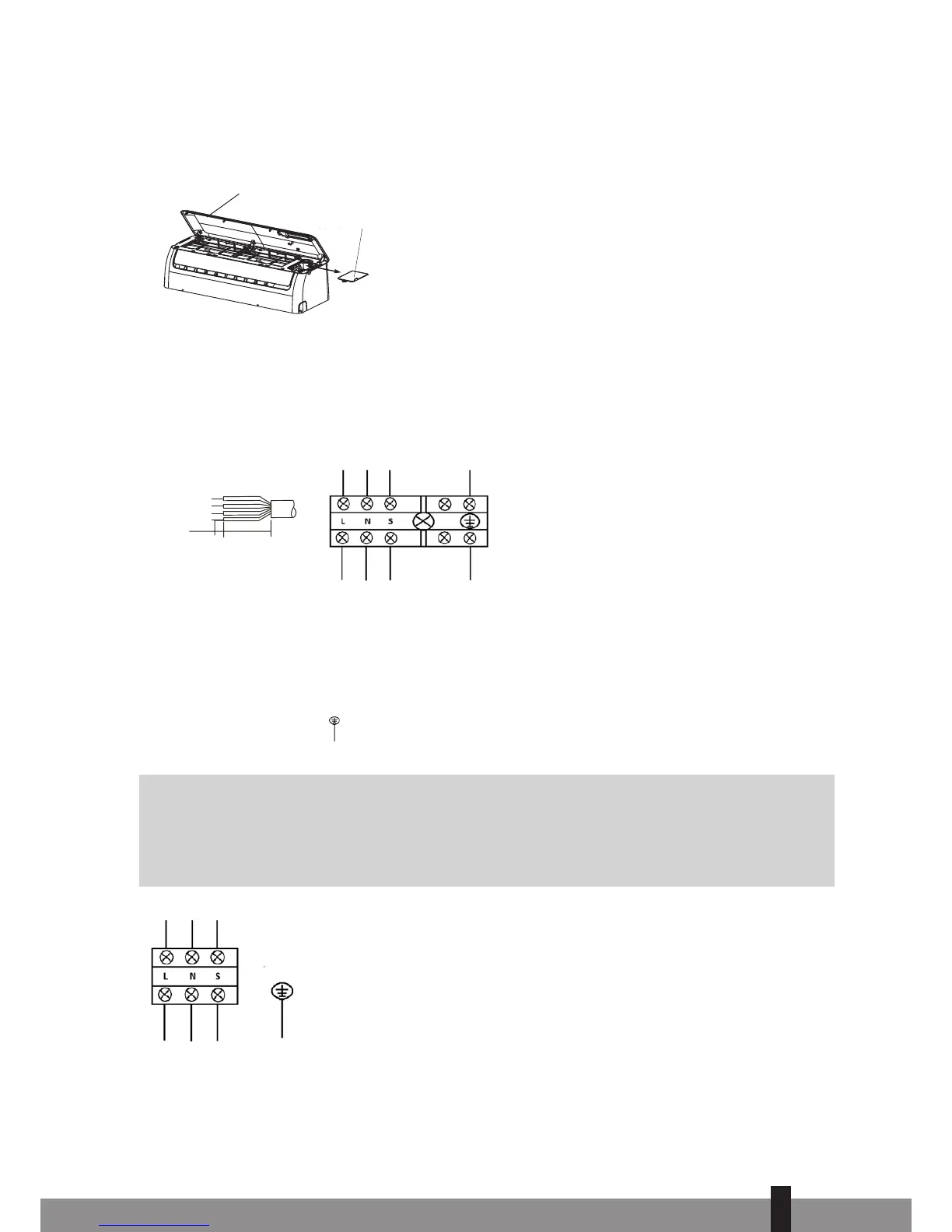

c. For å montere kabelen på sikringsklemmeblokken på innendørsenheten: Ta av frontpanelet og dek-
selet på sikringsklemmeblokken som ligger på høyre side av innendørsenheten. Se figur 19.
Electronic box
cover
Front Panel
Figur 19
Sikringsklemmeblokken
Frontpanelet
d. Kabelen kan føres inn gjennom bakre side av innendørsenheten og til kabelklemmen, på samme
måte som det ble gjort med den allerede installerte strømkabelen.
e. Fest kraftledningene til kabelklemmen. For riktig sted se figur 20.
På innendørs enhet
10mm
40mm
Figur 20
f. Koble deretter kabelen til utendørsenheten. Fjern deretter dekselet på kabelklemmen til utendørsen-
heten.
g. Koble forbindingskablene til kabelklemmen. Se figur 21. Koble til kablene slik at plasseringen av
ledningene tilsvarer tilkoblingen av kablene til innendørsenheten (bokstavene L N S og jordkabel)
h. Jordledningen må festes til metallplaten. Kabelklemmen er montert på denne platen. Plasseringen
indikeres av symbolet .
i. Koble til strømkabelen etter at hele installasjonen av klimaanlegget er fullført.
i. Sluit de voedingskabel pas aan nadat de gehele installatie van de airconditioner voltooid is.
G
ADVARSEL
For modeller med kapasitet < 4,5 kW, sett støpselet i stikkontakten.
For modeller med kapasitet > 4,5 kW, koble strømkabelen direkte til en strømkilde. Ikke bruk
et støpsel som har uttak. Polene til både støpselet og uttaket kan bli skadet og de kan også
forårsake brann på grunn av høy spenning.
På utendørs enhet
Figur 21
