设置模式切换器
图5是典型的模式切换器，如放大器背面所示（所示为CX404V型号）。
双声道型号：
一个模式开关控制各通道独立削波限位以及低频（LF）过滤。切换器可用来设定放
大器的运行模式，比如立体声、并联、或桥接。
四声道型号：
有两个模式切换开关；一个控制通道1-2的运行，另一个控制通道3-4的运行。
无法将通道1或2与通道3或4桥接或并联。
设置削波限制器
每一个通道都有一个自带开关的削波限制器。限制器只对实际的削波作出响应，并自动对负载
和电压变化进行补偿。一般建议使用削波限制，特别是保护高频驱动器。(图6)
• 设置开关向上（ON（开）位置）以使用削波限制。
• 开关1控制第一通道。
• 开关10控制第二通道。
选择立体声、并联或桥式模式
各通道对都可以设置为正常立体声运行、并联输入模式或单桥模式。在四声道模型中，第1通道可以与第2通道进行桥
接或并联。第3通道可以与第4通道桥接或并联。
立体声模式：
每个通道保持独立，可以接收不同的信号。开关4、5、6和7都设置为向下的位
置。(图7)
并联模式：
该设置将声道对的两个输入端连在一起。一个信号输送到两个声道。不要将不同的
源连到各输入上。各通道的增益控制和扬声器连接都是独立的。开关4、5和6设置为向上的位
置。开关7设置为向下的位置。(图8)
桥接模式：
该设置将声道对中的两个通道结合为一个通道，输出电压为原来的两倍。只使用第一
个声道的输入端和增益控制。将第二声道的增益控制设置为最小。开关4、5和6设置为向上的
位置。(图9)
注意:
在并联或桥式模式下不要连接不同的输入到通道对的任一端。
设置低频滤波器
每个通道都有一个每八音度12dB的低频过滤器，可设置为开启或关闭。低阻抗型号可以设定为
33或75Hz，分布式输出（“V”型号）为50或75Hz以防止70V扬声器变压器磁性饱和。这会
减少失真并防止放大器超载。(图10)
• 第一个通道使用开关2和开关3。第二个通道使用开关8和开关9。
• 开关3和开关8可将LF滤波器置为开或关。
• 开关2和开关9选择33/75Hz(低Z)或50/75Hz(“V”型)或75Hz。
• 在四通道型号上，第二个模式切换开关有用于通道3和通道4的切换开关
低阻抗型：
仅在使用重低音音箱时，过滤器才应被关闭。33Hz设置通常适用于具有大LF驱动器（12“或更大）
的扬声器。75Hz设置和紧凑型（更小尺寸）扬声器配合颇佳。检查扬声器的规格并选择最接近该扬声器低频功率
的设置。
高阻抗（“V”）型：
滤波器只有在使用次低音扩音器进行超低频转换时才能关闭。50Hz设置通常在高质量的扬声器转
换器中工作良好。75Hz设置在演讲级扬声器和变压器中工作良好。

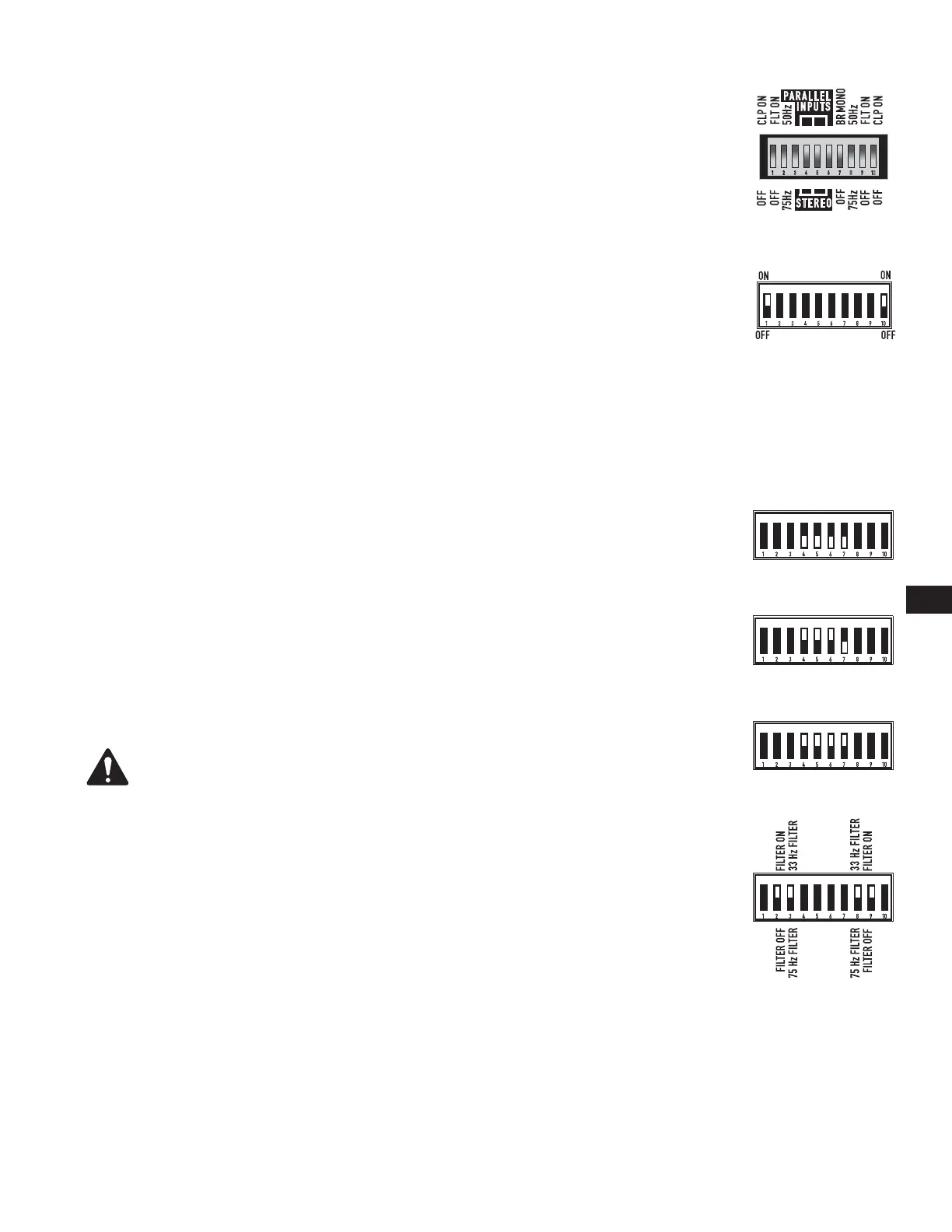

—图5—
—图6—
—图7—
—图8—
—图9—
—图10—
