数据埠

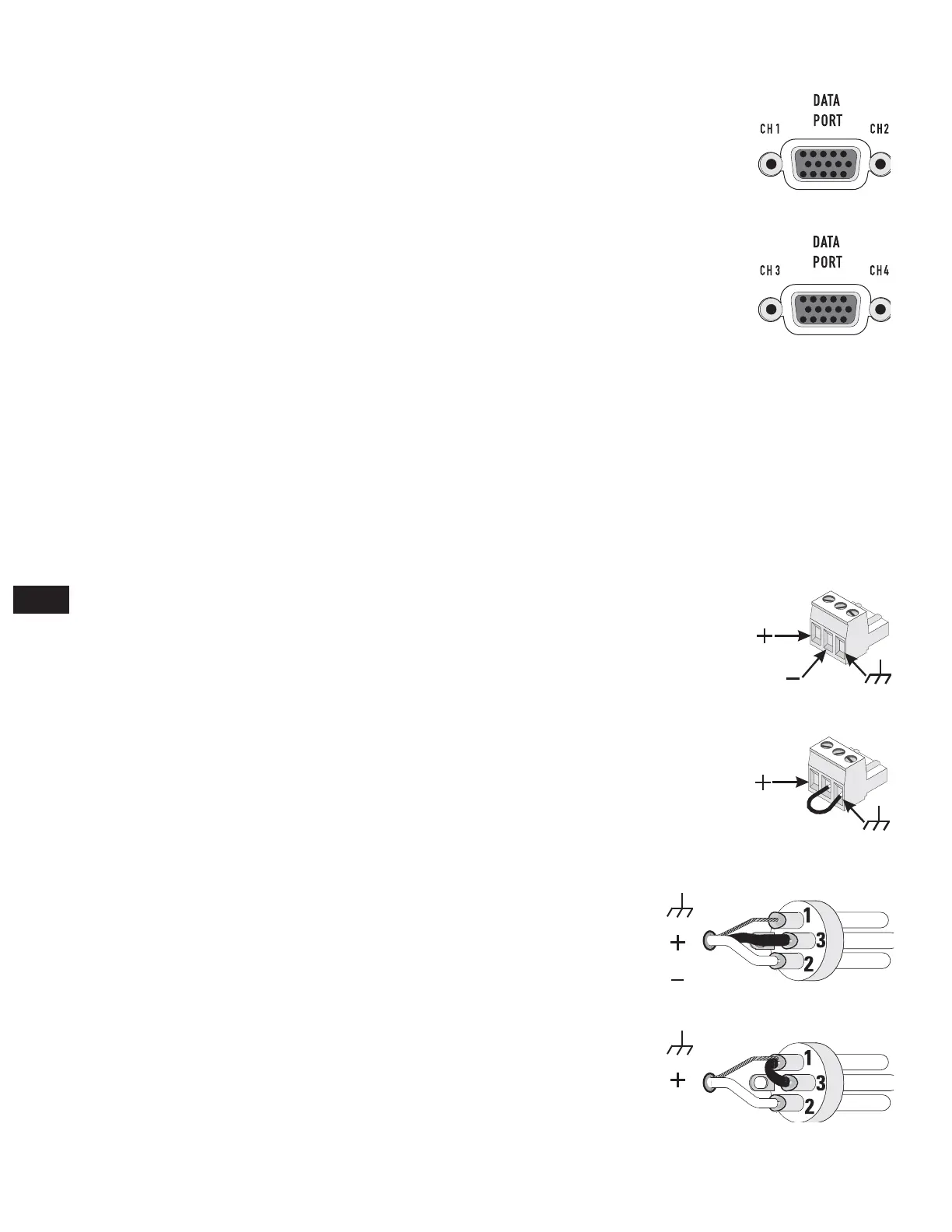

请参考图11。
双通道型号有一个数据埠，四通道型号有两个数据埠（一个用于通道1-2，另一个用于通
道3-4）。数据埠连接到选配的QSC附件和处理设备。数据埠设备提供远程待机控制、
监控、DSP处理、滤波器和分频功能。CX的数据埠支持全部“V1”数据埠功能。双通
道型号支持直接装载的DSP"模块"。四通道型号要求对用数据埠电缆连接的附属模块进行
远程装载。
每一个数据埠与相应的通道对相连；通道1-2或者通道3-4。每个通道对可使用其数据埠或
接线盒输入。使用数据埠时，不要连接该通道的接线盒输入。放大器待机只受通道1-2数据埠
控制。
数据埠技巧：
1.数据埠1-2控制整个放大器的待机情况。在数据埠可以控制电源之前，交流电开关必须
置于开。
2.各数据埠控制并监视输到各自通道对（通道1-2或3-4）的信号。
3.在使用数据埠输入时，不要用单桥式或并联模式开关。信号级会降低。要了解更多信息，参见数据埠设备所有
者手册。
4.数据埠设备通常用于控制输入放大器前的信号增益。确认操作无误后，将前面板增益控制设为最大。如果需要，
安装防护罩，防止未经授权的修改。
5.每一通道使用单独的内部散热片。通道对的数据埠显示散热片的温度。
6.咨询您的QSC经销商或QSC网站了解最新的数据埠产品。
输入端
每一通道都有一个平衡的3引脚接线盒输入端。双通道型号也具有XLR输入。输入阻抗为
12k欧姆（已平衡）或6k欧姆（非平衡）。包装箱装有一套接线盒连接器。可用简单的手工
工具连接接线盒，可快速进行输入更改。XLR输入端皆用标准电缆连接并可快速更换。引出线
在后面板上标出。
建议采用平衡连接以降低交流噪声和干扰，特别在使用长电缆的情况下。非平衡连接适用于短
电缆的情况。信号的源阻抗应低于600欧姆。如果数据埠正在用于输入信号，不要连线到接
线盒。
接线盒连接器
平衡输入：
将线剥去1/4英寸（6mm），连接到连接器上，如图所示。拧紧螺
丝。(图12)
非平衡输入：
将线剥去1/4英寸（6mm），连接到连接器上，如图所示。中间
的引脚必须连接到屏蔽引脚上，如图所示。拧紧螺丝。(图13)
XLR输入（仅适用于双通道模式）
平衡输入：
如图所示连到插头。(图14)
非平衡输入：
如图所示连到插头。引脚3和引脚1必须用跳线连接，如图所
示。(图15)
—图11—
—图12—
—图13—
—图14—
1 =
2 =
3 =
—图15—
1 =
2 =
3 = Jum
er to 1
