TD-000077-00-K

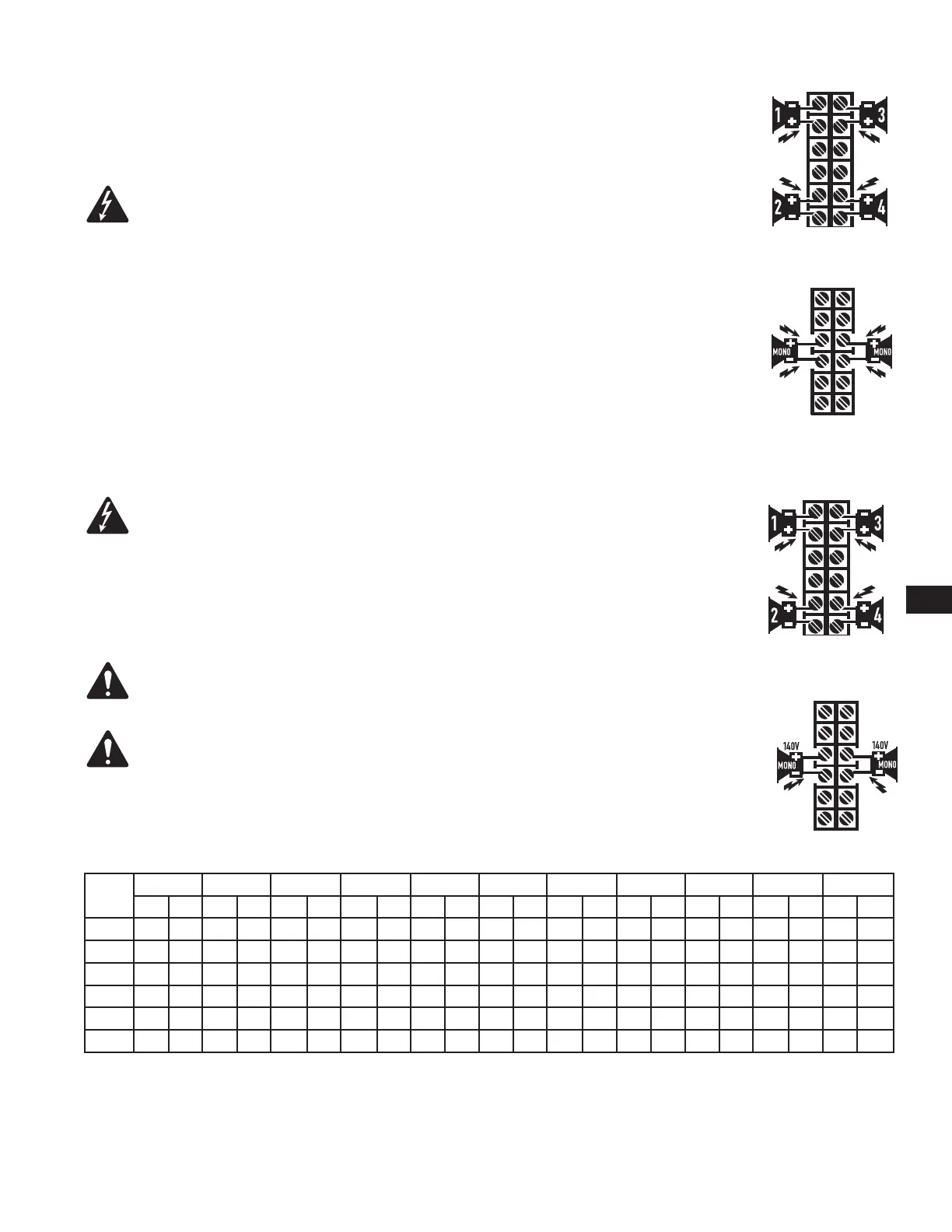

输出端
接线显示在机箱背面。仔细注意极性标记，排列顺序方便进行桥接。四通道型号如实例所示；
双通道与此相类似。
警告！:
放大器电源打开时切勿接触输出端口。进行所有连线之前，先关闭放大器电
源。可能有危险电源！
低阻抗输出
立体声和并联模式：
将各扬声器连到各自的放大器通道，如机箱标签上所示。模式设置开关必须设
置为立体声或并联模式。(图16)
桥接模式：
桥接模式对通道对进行配置以驱动单一高功率扬声器负载。模式配置开关必须设置为桥
接模式。只使用第一个声道的输入端和增益控制。将第二声道的增益控制设置为最小。(图17)
分布式输出（“V”型，70V/140V）
立体声和并联模式：
将各70V电路连到各自的放大器通道，如机箱标签上所示。模式设置开关必须设
置为立体声或并联模式。(图18)
警告！:
70V输出-危险电源！使用2类线缆连接70V输出。
桥接模式：
桥接模式设置通道对，以驱动单一140V音频电路。模式配置开关必须设置为桥接模
式。只使用第一个声道的输入端和增益控制。将第二声道的增益控制设置为最小。连接负载，
如机箱标签所示。(图19)
140V桥接模式注意事项：
注意:
对于单桥140V输出，应使用3类配线。
注意:
在桥接模式中，只连接140V分布式音频电路。在桥接模式中，不要使用70V负
载！使用立体声或并联模式通道驱动70V负载。140V是桥接模式运行的最小值。
按型号额定负载
荷载
CX254 CX302 CX404 CX502 CX702 CX902 CX1102 CX204V CX302V CX602V CX1202V
S/P Br. S/P Br. S/P Br. S/P Br. S/P Br. S/P Br. S/P Br. S/P Br. S/P Br. S/P Br. S/P Br.
2 ** ****
4 ***** ******** *
8 ************** * **
16 ************** ****
70V ****
140伏 ****
—表1—
确保所用型号的放大器与该负载匹配！
星号（*）表示该型号和负载匹配。
（S/P）=立体声/并联模式（Br.）=桥接模式
—图16—
—图17—
—图18—
—图19—
