612
SELECTO
Beskrivelse
SELECTO er et udstyr der dels forhindre overbelastning
af frontlæsserens redskabscylinder, og giver mulighed
for tilslutning af ekstra hydraulikfunktioner (er dobbeltvir-
kende) til redskabet. Disse manøveres elektronisk med
hjælp af el-kontakter på frontlæsserens manøvre-
håndtag.
SELECTO (3)
Dette sæt består af:
- Ventil (dobbeltvirkende)
- Tilslutningsdele
- El-kontakter / kabler
Ventilen er udstyret med ½” lynkoblinger. De indbyggede
sikkerhedsventiler har et installationstryk på henholdsvis
185 og 210 bar.
SELECTO (3+4)
Dette sæt består af:
- Ventil med 2 dobbeltvirkende funktioner, ellers som
ovenstående (SELECTO 3)
MONTERING af SELECTO (3), (3+4)

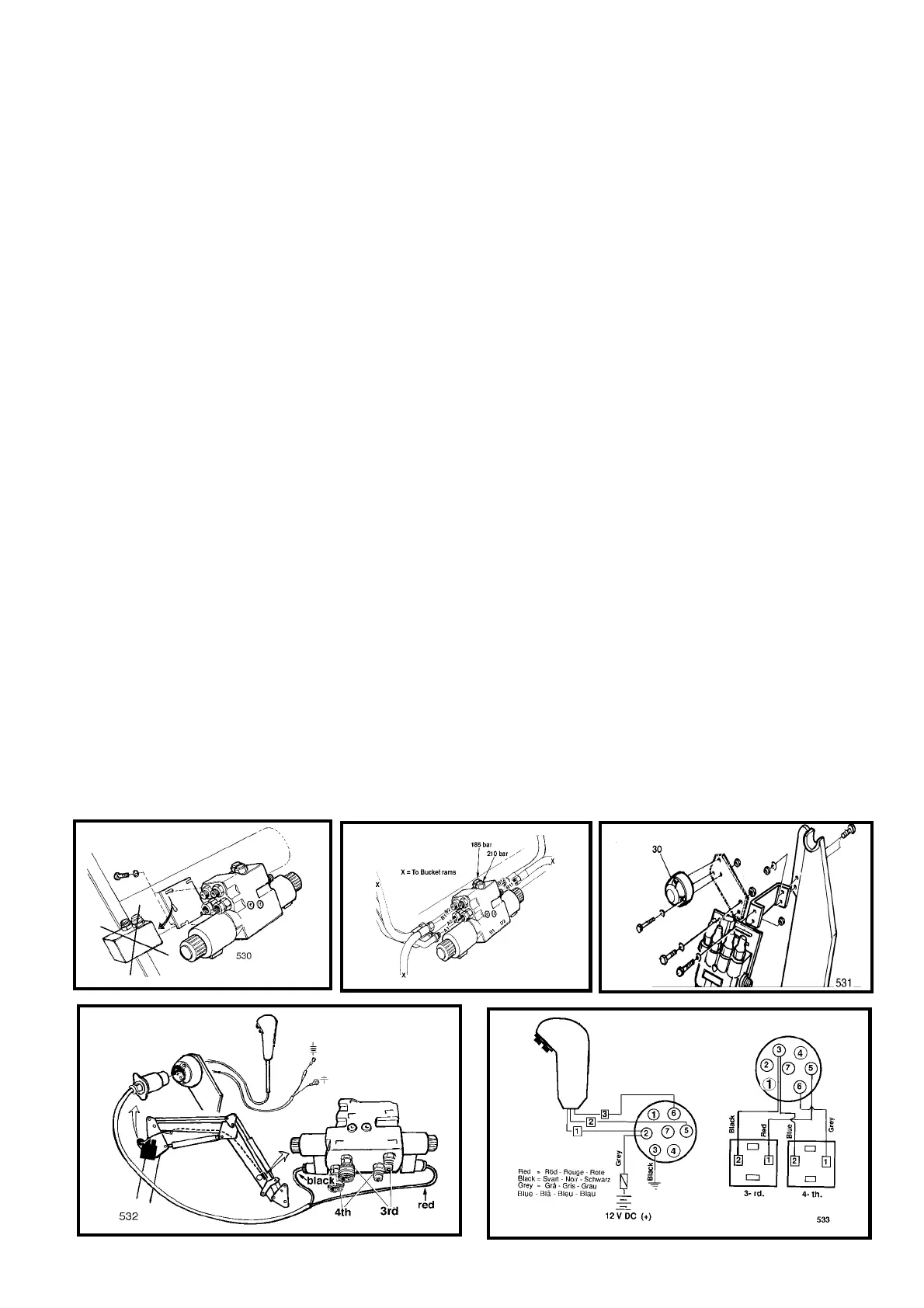

Billede A
Demonter den eksisterende chokventil og monter
Selecoto ventilen på frontlæsserens tværrør med tre
skruer (M 8x20).
Billede B
Tilslut frontlæsserens olierør og slanger til redskabs-
cylindrene (pas på forbytning).
DANSK (612 -501)
Kontakten (30) samt plade til denne medfølger som
standard i alle ventilsæt (Ergo Drive og Electro-drive)
Billede E
Kablerne til manøvrehåndtages el-kontakt skal være
tilsluttet i.fgl. tilkoblingsskema (ledningerne er mærket
1,2,3)
Kontakten (30) skal være tilsluttet strømkilde (12 V +)
samt stelledningen på traktorkroppen.
ADVARSEL!
Hvis kablerne er forkert monterede ødelægges de ind-
byggede dioder i ventilen.
OBS!! Tilslutning skal ske efter traktorens
tændningslås. Kabler leveres med en sikring (8A) som
skal monters på ledningen (+) mellem kontakt og
strømkilde. Kontrollér at tilslutningsstedet er
dimensionet til ventilens strømforbrug (5A).
For korrekt tilslutning skal man følge billede D.
Bemærk. Kontakten med sort kabel skal tilsluttes på
ventilens højre side. (3. funktion). Kontakt med rød
kabel er forberedt til 4. funktion.
Generelt
Fastgør el-kablet til frontlæsserens rørføring med de
medleverede strips på en sådan måde, at kablerne
ikke udsættes for klemning eller anden beskadigelse.
A
B
C
D
E
