511
SUOMI (511-501)
4
4 B
1
2
5
3
1

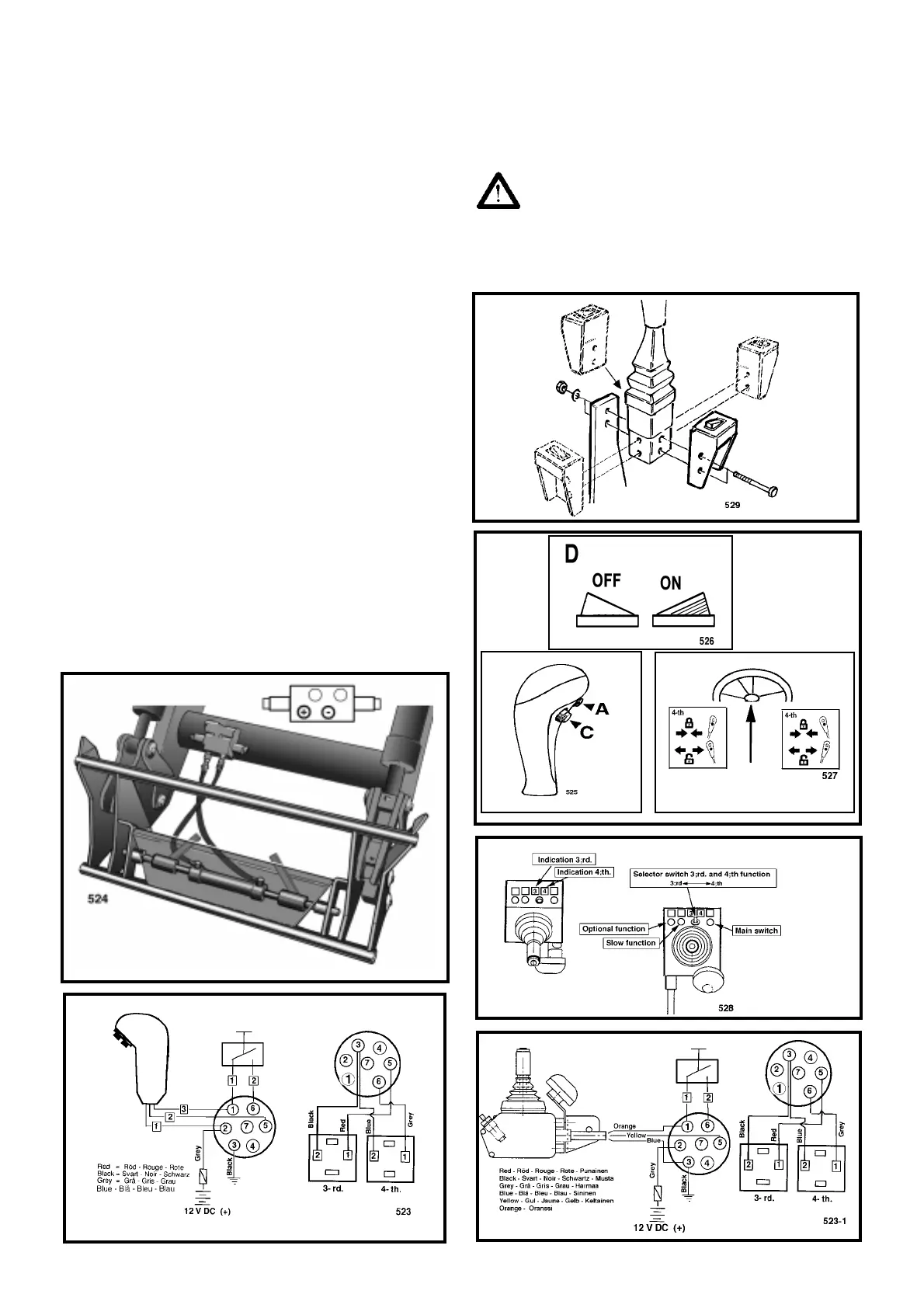

HYDRAULINEN VARUSTELUKITUS
Tämän sarjan avulla on mahdollista sekä LUKITA että
AVATA varusteen lukitus kuormainventtiilin avulla.
Varustelukituksen letkut liitetään Selecto 4.en kuvan 1
mukaisesti. Jos letkuja muutellaan ei lukitus toimi.!!
Turvallisuussyistä asennetaan virtakatkaisin 1-
vipuhallintaan tai traktorin hallintapaneliin kuvan 3
mukaisesti.
Virtakatkaisin kytketään Selecton pistorasian kanssa
yhteen mikä sijaitsee soviteosatolpassa kuvan 2
mukaisesti.
Lukituksen kytkeminen ja avaaminen (kuva 4)
Toiminta
- Paina nappia (D) siten että punainen merkki tulee
näkyviin.
- Paina nappia (C).
- Työnnä hallintavipu kauhankäyttöasentoon
(kuva 4B).
ÄLÄ unohda painaa nappia (D) uudelleen lukituksen tai
vastaavasti avaamisen jälkeen.
Huom.
Mikäli Electro Drive-esiohjattu venttiili on käytössä on
siinä erityyppinen virtakatkaisin asennetuna. 4-toiminto
tulee kytkeä päälle. Kuva 5,6.
Tarkista aina varustevaihdon yhteydessä että varuste on
kunnolla lukittunut painamalla varusteen kärkeä maata
vasten !
VAROITUS
Väärin muotoiltu varuste saattaa aiheuttaa vahinkoja. Älä
sen takia käytä vierasta varustetta ilman Ålön
hyväksyntää.
6
