SELECTO-FIX
Kuvaus
SELECTO-FIX on laite joka mahdollistaa varusteen
hydrauliikan kytkennän ja irroituksen yksinkertaisella
tavalla.
SELECTO-FIX MK3 on tarkoitettu SELECTO MK3:lla
varustettuihin kuormaimiin.
SELECTO-FIX laitetta on kahta mallia:
1) SELECTO-FIX (3) - tarkoitettu varusteen yhden
kaksitoimisen hydr.toiminnon kytkentään.
Til.nr. 301607 (venttiiliosa - asennus venttiiliin)
Til.nr. 301605 (varusteosa - asennus varusteen
letkuihin)
Näitä sarjoja käytetään SELECTO (3+4) yhteydessä
mikäli kuormain on varustettu hydr.varustelukituksella.
Tämä edellyttää että hydr.varustelukituksen letkut on
asennettu kiinteästi.
2) SELECTO-FIX (3+4) tarkoitettu varusteen kahden
kaksitoimisen hydr.toiminnon kytkentään
Til.nr. 301608 (venttiiliosa)
Til.nr. 301606 (varusteosa)
Jokaisen hydraulivarusteen letkuihin on asennettava
sarja 301605 tai vaihtoehtoisesti 301606.
Huom. Jos kuormain on varustettu Hydr. varuste-
lukituksella EI näihin letkuihin tule asentaa Selecto-Fix-
varusteosaa. Näinollen vain sarjaa 301605 tulee käyttää.
Tämä edellyttää että vain yhdellä hydraulitoiminnolla
oleva varuste voidaan kytkeä jos Hydr. varustelukitus on
asennettu kuormaimeen.
Sarja 301607 (venttiiliä varten) koostuu:
1 kpl kytkentäosa 2 pikaliittimellä (naaras)
6 kpl ruuveja MC6S 8 x 60
4 kpl O-renkaita
Sarja 301605 (varustetta varten) koostuu:
1 kpl kytkentäosa 2 pikaliittimellä (koiras)
Sarja 301608 (venttiiliä varten) koostuu:
1 kpl kytkentäosa 4 pikaliittimellä (naaras)
6 kpl ruuveja MC6S 8 x 60
4 kpl O-renkaita
Sarja 301606 (varustetta varten) koostuu:
1 kpl kytkentäosa 4 pikaliittimellä (koiras)

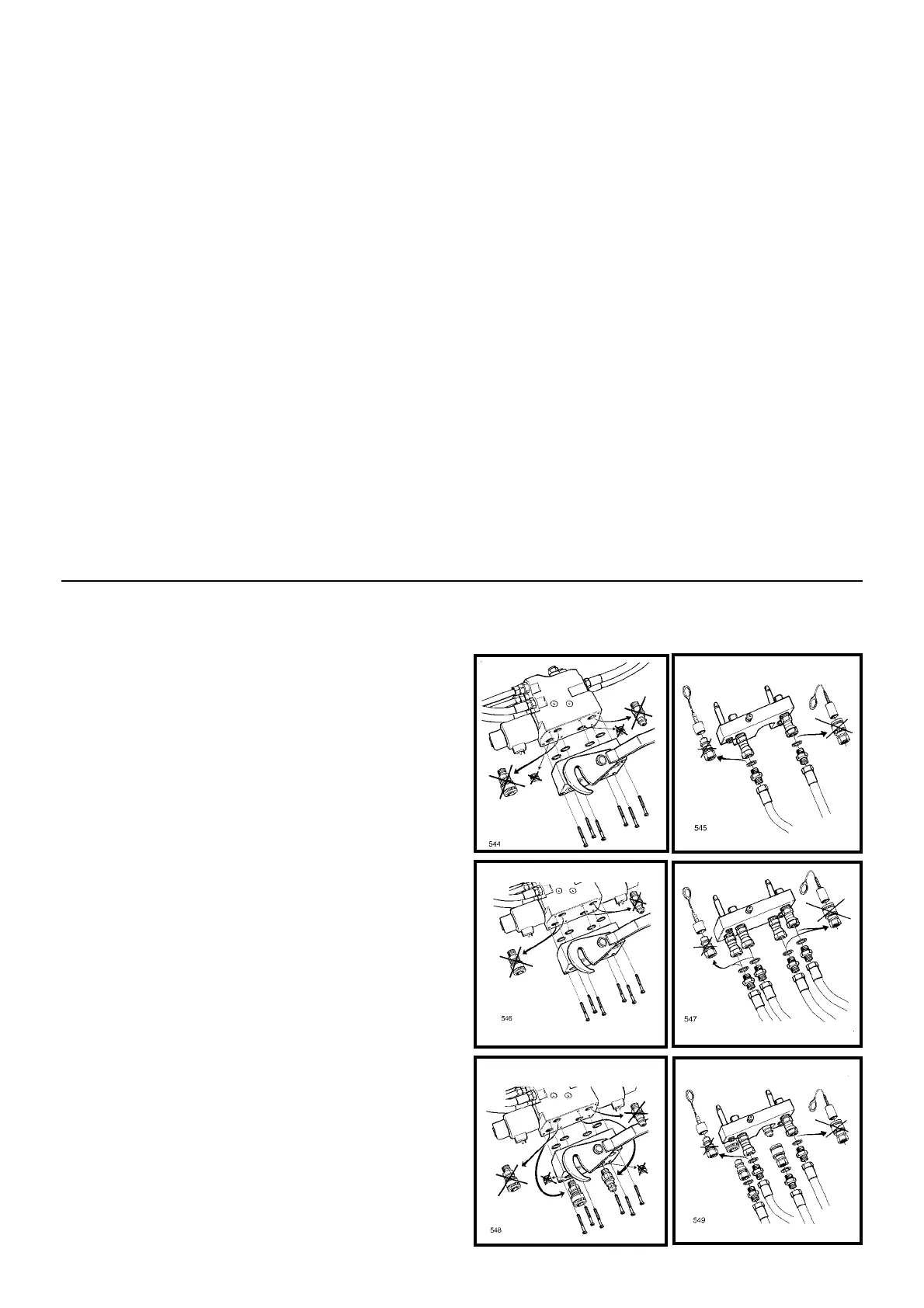

VENTTIILIOSAN ASENNUS
Kuva A
(koskee kuormaimia varustettuna SELECTO (3):lla)
Irroita alkuperäiset pikaliitimet venttiilin etupuolelta.
Kiinnitä SELECTO-FIX-venttiiliosa paikalleen.
Huomioi tiivisteiden (O-renkaiden) sijoitus.
Kuva B
(koskee kuormaimia varustettuna SELECTO 3+4):llä)
Irrota alkuperäiset pikaliittimet venttiilin etupuolelta.
Kiinnitä SELECTO-FIX-venttiiliosa palkalleen.
Huomioi tiivisteiden (O-renkaiden) sijoitus.
VARUSTEOSAN ASENNUS
Kuva C1
Jos kuormain on varustettu Hydr. varustelukituksella
kytketään sen pikaliittimet SELECTO-FIX-in
kuormainosaan (alkuperäiset tulpat poistetaan)
HUOM ! Sarjaa 301605 tulee käyttää.
Kuva A1, B1, C1
- Irroita alkuperäiset pikaliittimet varusteen letkuista.
- Liitä letkut. Tarkista että varusteen liike vastaa haluttua
hallintavivun liikettä. Letkujen järjestys vaihdetaan
tarvittaessa kytkentäosassa.
- HUOM ! ! Tarkista että letkujen pituus on riittävä
suurimmalla kippauskulmalla - n.1,5 m:n korkeudessa.
