SVENSKA (202-501)
FUNDAMENT, HYDRAULSATSER
Beskrivning
Innan Ni tar lastaren i bruk ombedes Ni omsorgsfullt
läsa igenom denna instruktionsbok. Detta är en förut-
sättning för att Ni skall undvika driftstörningar och
kunna utnyttja lastaren maximalt.
Speciella monteringsanvisningar medföljer fundament,
ventiler och hydraulanslutningar, vilka är beroende av
traktormodell.
Lastaren är snabbkopplad till fundament, vilka är
speciellt anpassade till de flesta traktormodeller inom
den traktorstorlek den rekommenderats för.

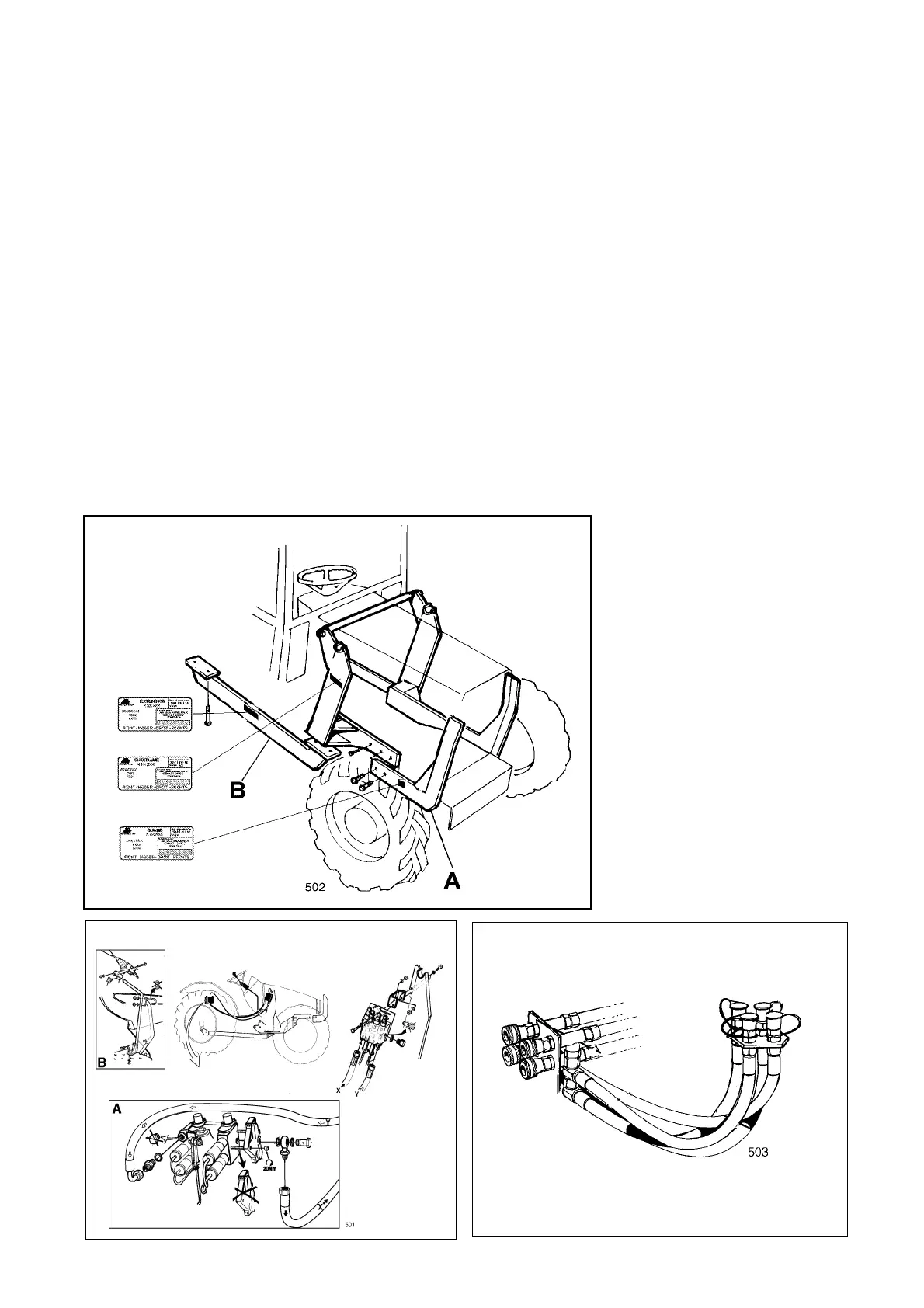

En Fundamentsats, se ex. Bild 1 innehåller de detaljer
som erfordras för att fästa lastaren på traktorn, samt
frontskydd*(A).
Fundamentsatserna finns, beroende på traktor och
lastarmodell, med eller utan* förlängningar (B) till
traktorns bakaxel
.
202
Lastaren ansluts till traktorns hydraulik alternativt med
hjälp av en Ergodrive-sats, bild 2, som innehåller
manöverventil med EN-Spaksreglage och erforderliga
anslutningar, eller med en Slangsats, bild 3, som
ansluts till traktorns originalventiler. I de fall slangsats
monteras skall traktorn vara utrustad med två dubbel-
verkande ventiler.
Lastaren kan vid behov utrustas med El-Ventiler
(SELECTO) för ytterligare hydraulanslutningar.
* Beroende på traktor och lastarmodell.
