SELECTO-FIX
Descrizione
SELECTO-FIX è un dispositivo che permette di
collegare/scollegare in maniera semplice la parte
idraulica dell’attrezzo.
SELECTO-FIX MK3 è adatto a pale caricatrici dotate
di SELECTO MK3.
SELECTO-FIX è disponibile in due configurazioni:
1) SELECTO-FIX (3) è dedicato alla connessione di
attrezzi con una funzione idraulica a doppio effetto.
Rif. n. 301607 (parte pala caricatrice - da sollevare
sulla valvola).
Rif. n. 301605 (parte attrezzo - da installare sui
flessibili idraulici in uscita dall’attrezzo).
Questi kit vengono inoltre utilizzati in associazione
con SELECTO (3+4) quando la pala caricatrice è
dotata di bloccaggio idraulico dell’attrezzo. Ciò
significa che i flessibili sul bloccaggio idraulico
sono permanenti.
2) SELECTO-FIX (3+4) è dedicato alla connessione di
attrezzi con due funzioni idrauliche a doppio effetto.
Rif. n. 301608 (parte pala caricatrice).
Rif. n. 301606 (parte attrezzo).
Ogni attrezzo idraulico dovrà essere dotato di kit
301605 o 301606.
Nota bene! Per le pale caricatrici dotate di bloccaggio idraulico
dell’attrezzo, i flessibili in uscita dal bloccaggio idraulico
dell’attrezzo NON dovranno essere collegati attraverso la
parte attrezzo SELECTO-FIX. Usare il kit 301605. Ciò
significa che soltanto gli attrezzi con una funzione a doppio
effetto possono essere collegati se la pala caricatrice è
equipaggiata con bloccaggio idraulico dell’attrezzo.
Il kit 301607 (per la pala caricatrice) consiste di quanto
segue:
1 parte accoppiamento con due accoppiamenti rapidi (F)
6 viti MC6S 8 x 60
4 O-ring
Il kit 301605 (per l’attrezzo) consiste di quanto segue:
1 parte accoppiamento con due accoppiamenti rapidi (M)
Il kit 301608 (per la pala caricatrice) consiste di quanto
segue:
1 parte accoppiamento con quattro accoppiamenti rapidi (F)
6 viti MC6S 8 x 60
4 O-ring
Il kit 301606 (per l’attrezzo) consiste di quanto segue:
1 parte accoppiamento (per l’attrezzo) con quattro
accoppiamenti rapidi (M)

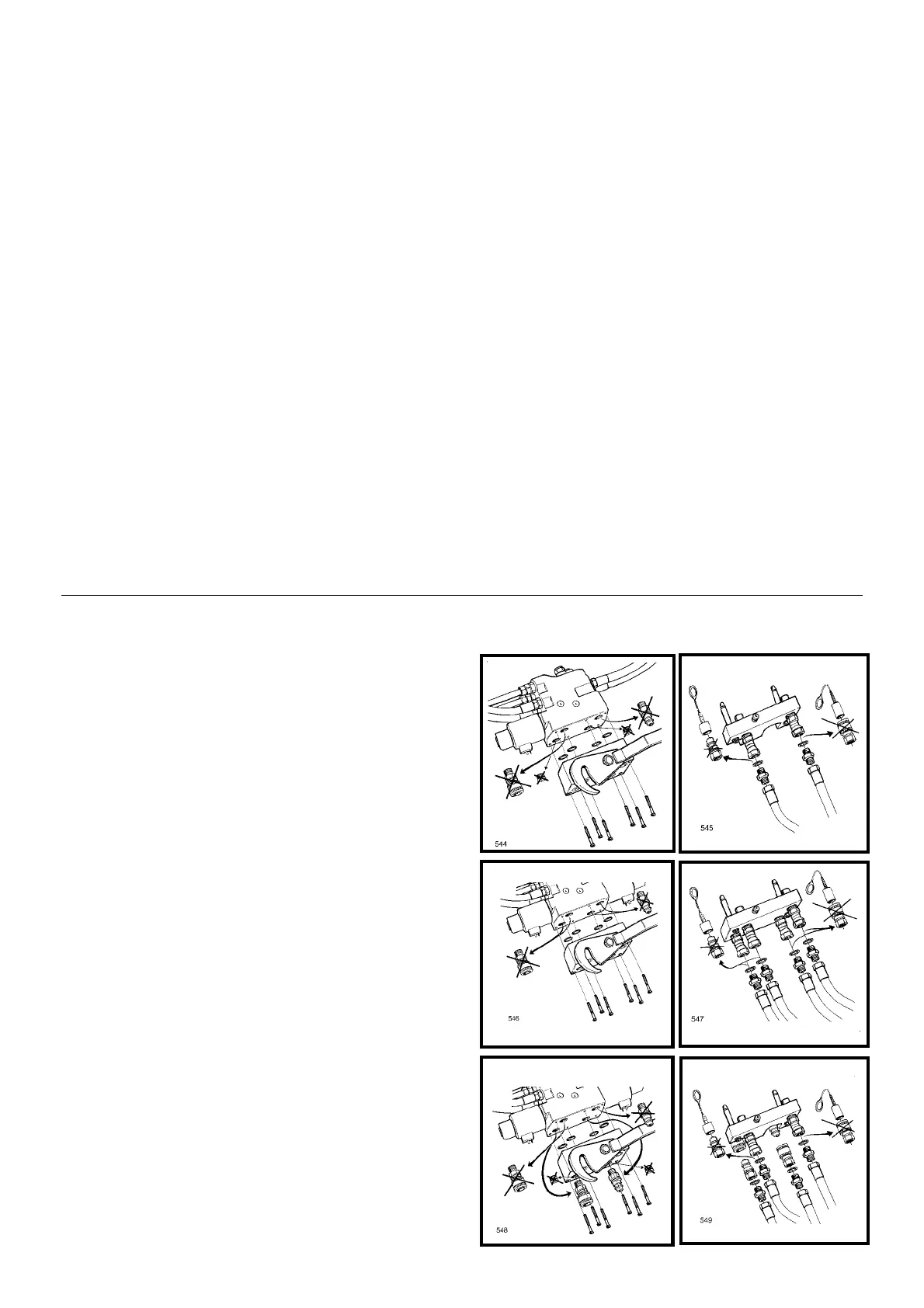

MONTAGGIO PARTE PALA CARICATRICE
Fig. A
(per pale caricatrici dotate di SELECTO (3))
Rimuovere gli accoppiamenti rapidi/tappi esistenti dalla
parte anteriore della valvola.
Fissare la parte pala caricatrice SELECTO-FIX alla valvola.
Prestare attenzione alla posizione delle tenute (O-ring).
Fig. B
(per pale caricatrici dotate di SELECTO 3 + 4)
Rimuovere gli accoppiamenti rapidi esistenti dalla parte
anteriore della valvola.
Fissare la parte pala caricatrice SELECTO-FIX alla valvola.
Prestare attenzione alla posizione delle tenute (O-ring).
MONTAGGIO PARTE ATTREZZO
Fig. C1
Per le pale caricatrici dotate di bloccaggio idraulico dell’attrezzo,
gli accoppiamenti rapidi saranno avvitati sulla parte pala
caricatrice SELECTO-FIX (rimuovere i tappi esistenti).
NOTA BENE! Usare il kit 301605.
Fig. A1, B1, C1
- rimuovere gli accoppiamenti rapidi esistenti dai flessibili
idraulici dell’attrezzo
- collegare i flessibili. Controllare che il movimento
dell’attrezzo corrisponda al movimento della leva desiderato
(valvola di comando). La connessione dei flessibili alla parte
accoppiamento può essere invertita (ove necessario)
- NOTA! Controllare che la lunghezza dei flessibili sia
sufficiente per il massimo movimento di ribaltamento ad
un’altezza di circa 1,5 m.
