FRANÇAIS (314-501)
314
A
A1
B
B1
C
C1
SELECTO-FIX
Déscription
Le SELECTO-FIX est un équipement permettant de
connecter et déconnecter facilement les accessoires
hydrauliques.
Le SELECTO-FIX MK3 est adapté pour les chargeurs
équipes de SELECTO MK3.
Il y a deux modèles de SELECTO-FIX:
1) SELECTO-FIX 3 est conçu pour l'accouplement
d'accessoires avec une fonction hydr. double-effet.
No de réf. 301607 (partie chargeur - à monter sur le
distributeur)
No de réf. 301605 (partie accessoire - pour être
connectée aux flexibles hydr. de
l'accessoire)
Ces colis sont utilisés aussi en combinaison avec
SELECTO (3+4) sur chargeurs équipés du
verrouillage hydraulique des accessoires. Ainsi, les
flexibles au verrouillage hydraulique sont fixes.
2) SELECTO-FIX 3+4 est conçu pour l'accouplement
d'accessoires avec deux fonctions hydr. double-effet.
No de réf. 301608 (partie chargeur)
No de réf. 301606 (partie accessoire)
Chaque accessoire hydr. doît être équipé d'un colis
301605 ou 301606.
NOTA ! s'applique aux chargeurs équipés de
verrouillage hydraulique. Ces flexibles NE SERONT PAS
raccordés via la partie accessoire du SELECTO-FIX.
Utiliser le colis 301605. C'est à dire, seulement des
accessoires avec une fonction double-effet peuvent être
accouplées sur chargeurs équipés de verrouillage
hydraulique.
Le colis 301607 (pour le chargeur) contient:
1 partie coupleur équipée de 2 coupleurs femelles (F)
6 vis MC6S 8 x 60
4 joints toriques
Le colis 301605 (pour l'accessoire) contient:
1 partie coupleur équipée de 2 coupleurs mâles (M)
Le colis 301608 (pour le chargeur) contient:
1 partie équipée de 4 coupleurs femelles (F)
6 vis MC6S 8 x 60
4 joints toriques
Le colis 301606 (pour l'accessoire) contient:
1 partie coupleur équipée de 4 coupleurs mâles (M)

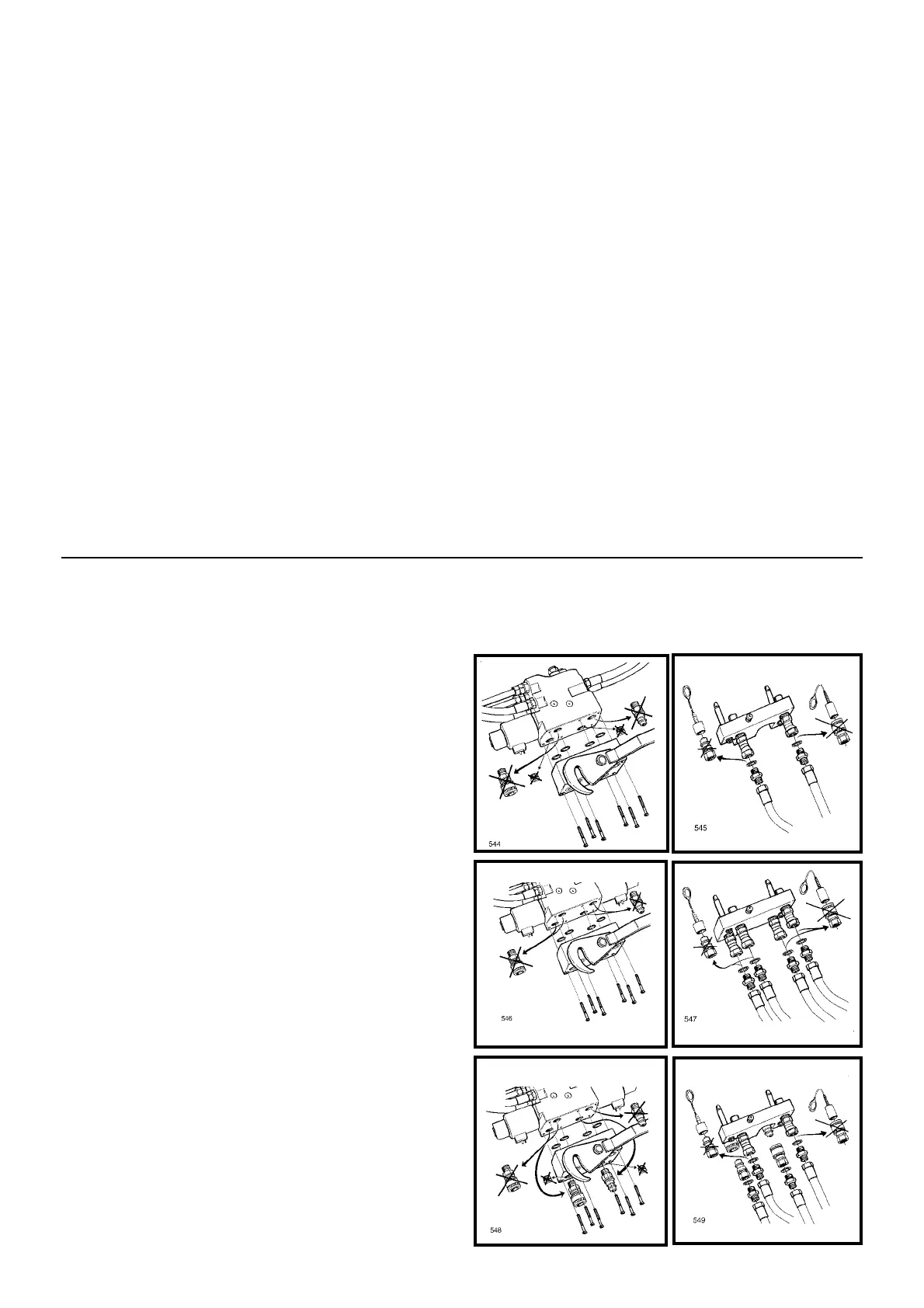

MONTAGE DE LA PARTIE CHARGEUR
Fig. A
(s'applique aux chargeurs équipés de SELECTO 3)
Démonter les coupleurs rapides existants ainsi que les
bouchons du côté antérieur de la valve électrique.
Serrer la partie chargeur du SELECTO-FIX à la valve
électrique. Observer le placement des étanchéités (joints
toriques).
Fig.B
(s'applique aux chargeurs équipés de SELECTO 3+4)
Démonter les coupleurs rapides existants du côté
antérieur de la valve électrique. Serrer la partie chargeur
du SELECTO-FIX à la valve électrique. Observer le
placement des étanchéités (joints toriques).
MONTAGE DE LA PARTIE ACCESSOIRE
Fig. C1
Pour chargeurs équipés de verrouillage hydraulique, on
doit installer les coupleurs à la partie chargeur du
SELECTO-FIX (enlever les bouchons existants). NOTA !
utiliser les colis 301605.
Fig.A1, B1, C1
- Démonter les coupleurs rapides existants des flexibles
hydrauliques de l'accessoire.
- Raccorder les flexibles. Vérifier que le sens du
mouvement de l'outil correspond à celui du levier du
distributeur hydraulique (le distributeur de commande).
Le raccordement des flexibles sur la partie coupleur
peut être inversée.
- REMARQUE !! Vérifier que la longueur des flexibles
est suffisante, bras de chargeur à 1,50 m du sol et outil
complètement benné.
