ESPAÑOL (711-501)
1
2
1

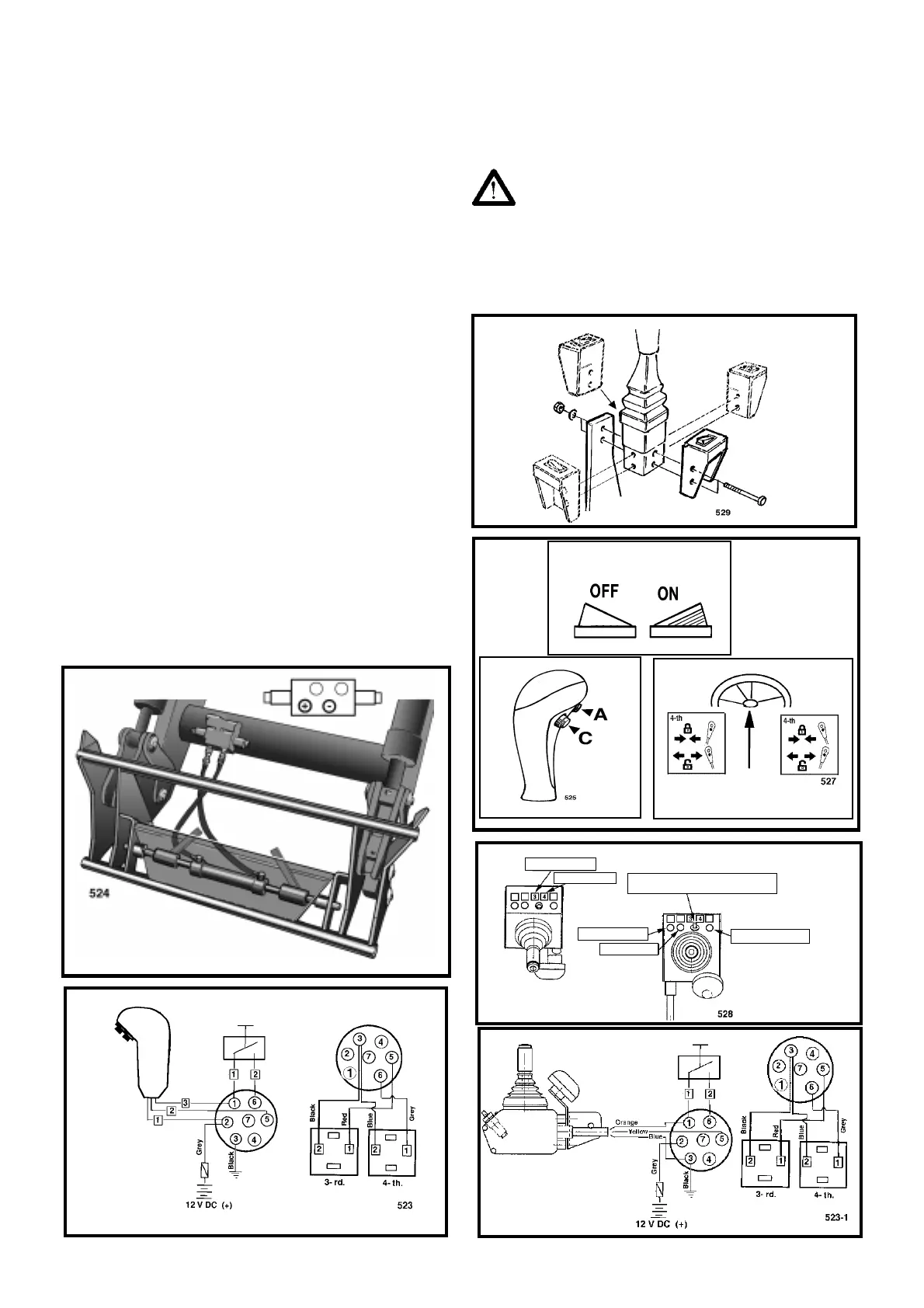

BLOQUEO HIDRÁULICO DE ACESORIOS
Con este dispositivo el accesorio puede
ENGANCHARSE / DESENGANCHARSE utilizando
la válvula reguladora de la cargadora.
Los tubos flexibles de cilindro para el bloqueo del
accesorio deberán estar conectados a la 4ª función de la
SELECTO (fig. 1). Si los tubos flexibles están
cambiados, ¡el dispositivo de bloqueo no funcionará!
Por razones de seguridad, hay un interruptor instalado
en el control remoto de MONO-palanca, o en el cuadro
de instrumentos del tractor (vea la fig. 3).
El interruptor deberá estar conectado al conectador de
Selecto fijo adherido al bastidor auxiliar delante de la
cabina (vea la fig. 2).
Enganche / desenganche (fig. 4)
Instrucciones:
Pulse el botón D de modo que se muestre rojo.
- Pulse el botón C.
- Mueva la palanca a la posición de funcionamiento
(función de accesorio) (fig. 4B).
Después del bloqueo / desbloqueo, NO OLVIDE pulsar
el botón D de nuevo.
¡Observación!
Con respecto a las cargadoras equipadas con ELECTRO
DRIVE, observe el interruptor selector especial (para la 4ª
función) en la unidad de control Electro Drive. Figs. 5, 6.
Compruebe siempre, al cambiar accesorios, que el
accesorio esté correctamente bloqueado en su posición
empujando la parte delantera del accesorio hacia el suelo.
ADVERTENCIA
Un accesorio de otro origen que no sea ÅLÖ puede
producir deterioros a la cargadora. Por lo tanto, no
monte nunca un accesorio de otra marca sin asegurarse
de que esté aprobado por ÅLÖ.
4
4 B
5
3
6
Red = Röd = Rouge = Rote = Rojo
Black = Svart = Noir = Schwarz = Negro
Grey = Grå = Gris = Grau = Gris
Blue = Blå = Bleu = Blau = Azul
Red = Röd = Rouge = Rote = Rojo
Black = Svart = Noir = Schwarz = Negro
Grey = Grå = Gris = Grau = Gris
Blue = Blå = Bleu = Blau = Azul
Yellow
= Gul = Jaune = Gelb = Keltainen =
Amarillo
Orange = Oranssi = Naranja
Indicación 3ª
Indicación 4ª
Interruptor selector 3ª y 4ª función
Función opcional
Interruptor principal
Función lenta
DESCONECTAR CONECTAR
526
D
