SOFT DRIVE
Descrizione / Comando

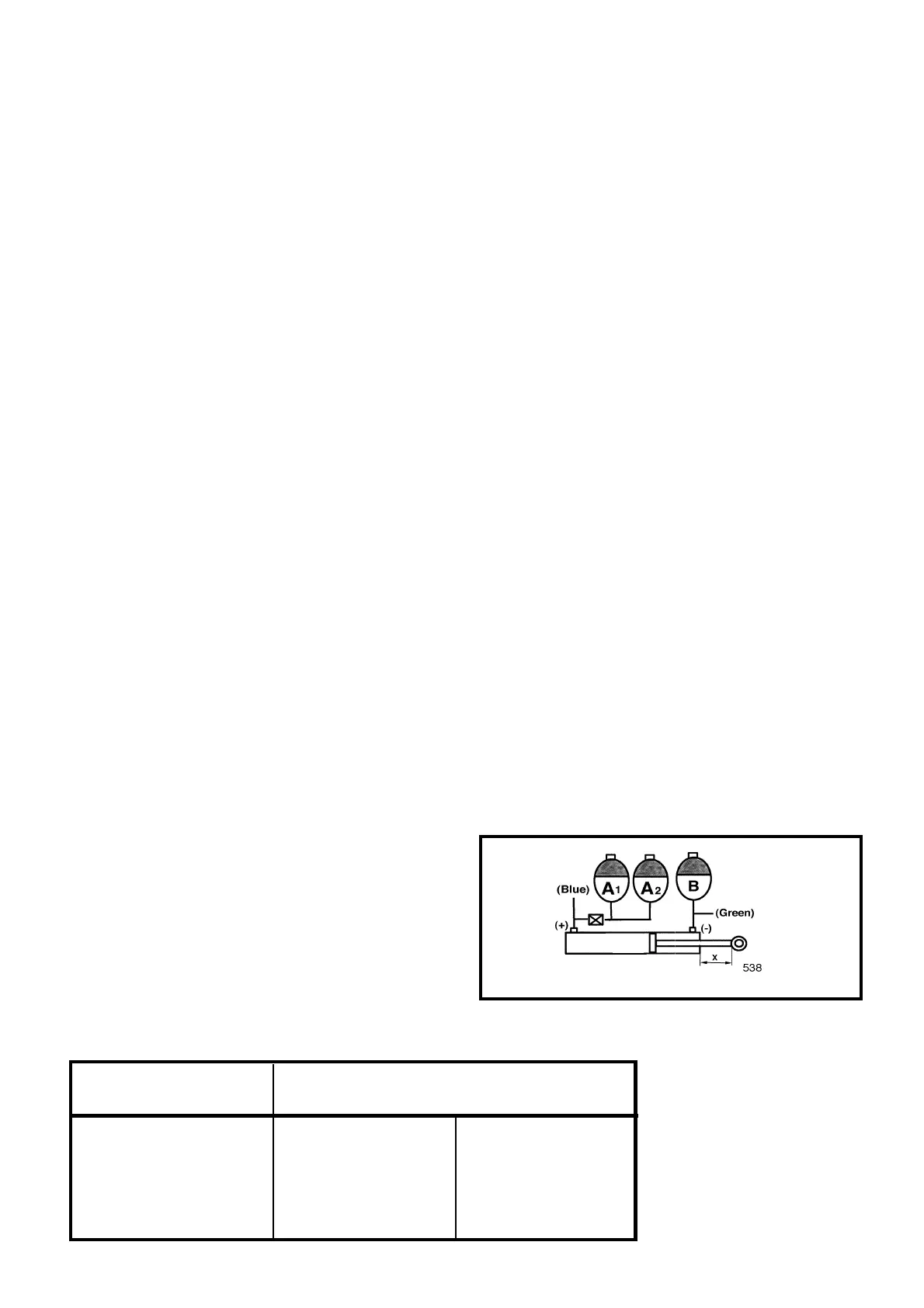

Fig. 1
Quando SOFT DRIVE è inserito e la valvola di arresto è
aperta, il gas nell’accumulatore A viene compresso. Gli
accumulatori possono ora essere controllati misurando il
movimento dei pistoni a diversi livelli di sollecitazione
(statica) a due diverse pressioni.
Dal momento che la temperatura dell’olio ed il diametro
dei pistoni influenzano tale movimento/spostamento, la
tabella che segue è da intendersi come guida.
L’accumulatore B rallenta il movimento della barra nella
direzione opposta (VERSO L’ALTO).
CONTROLLO ACCUMULATORE (A)
1) Collegare un manometro al flessibile in uscita dai
pistoni di sollevamento della pala caricatrice (lato +)
(flessibile BLU) con la valvola di arresto in posizione
APERTA.
2) Temperatura dell’olio - circa 20°C.
3) La cucchiaia dovrà essere caricata in modo da
raggiungere una pressione di 100 bar.
4) Misurare la distanza fra il cuscinetto del cilindro e il
cuscinetto dell’asta pistone (X).
5) Ridurre (vuotare) il carico per raggiungere il livello di
pressione di 50 bar.
6) Misurare la distanza fra il cuscinetto del cilindro e il
cuscinetto dell’asta pistone (X). NOTA BENE. NON
sollevare/abbassare la barra fra le misurazioni.
7) Il movimento (min) dell’asta pistone deve essere
conforme ai valori indicati nella tabella sottostante (A).
CONTROLLO ACCUMULATORE (B)
1) Collegare un manometro al flessibile in uscita dai
pistoni di sollevamento della pala caricatrice (lato -)
(flessibile VERDE).
2) Spingere la parte anteriore dell’attrezzo verso il
terreno con il pistone della cucchiaia fino a
raggiungere una pressione di 100 e 50 bar
rispettivamente.
3) Misurare il movimento dell’asta pistone e comparare
con i valori sotto indicati (B).
NOTA BENE !
Il periodo di garanzia per gli accumulatori è limitato a
dodici (12) mesi. A seconda dell’entità dell’utilizzo, il gas
si diffonde con il passare del tempo. In tal caso è
necessario sostituire l’accumulatore.
Diam. Cilindro Movimento asta pistone (100 - 50 bar)
Accumulatore (A) Accumulatore (B)
65/40 mm 10-11 mm 18-19 mm
70/40 mm 9-10 mm 14-15 mm
75/40 mm 8-9 mm 11-12 mm
80/40 mm 15-16 mm 10-11 mm
90/40 mm 12-13 mm 7-8 mm
90/50 mm 12-13 mm 8-9 mm
I seguenti valori si applicano ad una temperatura dell’olio di 20°C
Verde
Blu
