ESPAÑOL (712-501)
712
A
B
C
D
E
SELECTO
Descripción
SELECTO es un equipo que evita la sobrecarga de los
cilindros de la cuchara de la cargadora y que permite las
funciones hidráulicas adicionales (una o dos de doble
efecto) para los accesorios. Estas se accionan
eléctricamente mediante la ayuda de un interruptor que
está montado en la palanca de mando de la cargadora.
SELECTO (3)
Este juego de piezas consta de:
- Una válvula (función de doble efecto)
- Piezas requeridas para la conexión
- Conectadores /cables eléctricos
La válvula está equipada con acoplamientos rápidos de
1/2". Presión de ajuste de las válvulas de seguridad
incorporadas: 185 resp. 210 bar.
SELECTO (3+4)
Este juego de piezas consta de:
- Una válvula con dos funciones de doble efecto. Por lo
demás, vea SELECTO 3.

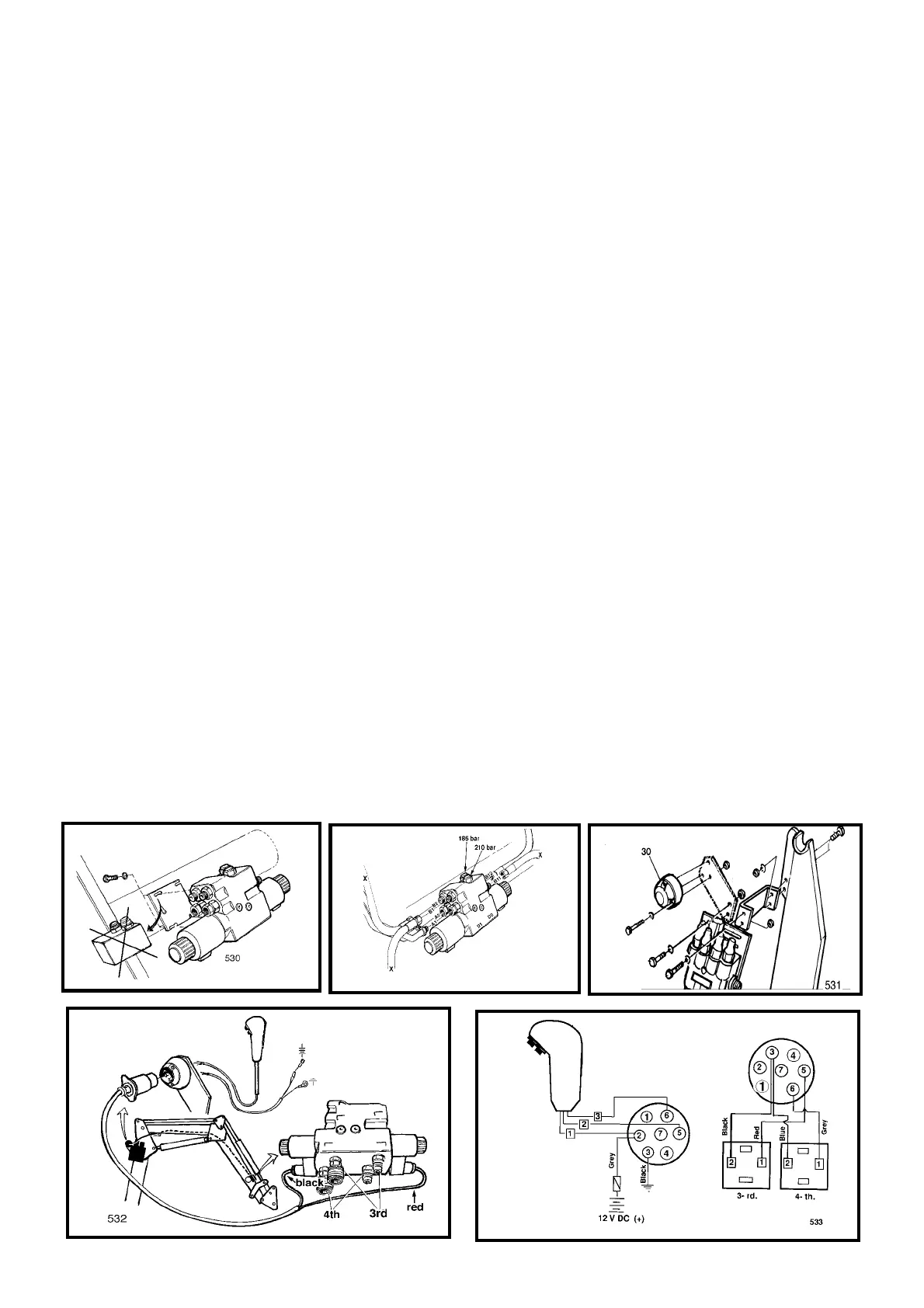

MONTAJE DE SELECTO (3), (3, 4)
Fig. A
Retire la válvula de seguridad existente. Fije la válvula
en el tubo transversal de la cargadora mediante la ayuda
de tres tornillos (M6S 8 x 20).
Fig. B
Conecte los tubos de aceite y los tubos flexibles de la
cargadora a los cilindros de la cuchara.
Fig. C
El conectador (30) con palomilla es estándar en todos
los equipos hidráulicos. (Ergodrive resp. Electrodrive).
Fig. D
Conecte el cable entre el conectador y la válvula según
la fig. D.
Fig. E
Conecte el cable del dispositivo de control eléctrico
según el esquema de cableado (los conductores están
marcados 1, 2, 3).
El conectador (30) deberá conectarse a la alimentación
de corriente (12V+) y el cable de tierra a la carrocería del
tractor.
ADVERTENCIA!
La instalación incorrecta de los cables destruirá los
diodos incorporados de los conectadores en la válvula.
¡OBSERVACIÓN! Conecte después el interruptor de
seguridad del tractor. Los cables eléctricos se
suministran con un fusible (8A) que ha de montarse en
el conductor (+) entre el conectador y la alimentación de
corriente. Asegúrese de que el punto de conexión está
dimensionado para el consumo de energía de las
válvulas (5A).
Para conseguir la función “correcta”, los conectadores
(26) deberán conectarse según la figura D.
¡Observe! conecte el cable negro con el conectador al
lado derecho (3ª función) de la válvula. El cable rojo con
conectador está previsto para la 4ª función.
EN GENERAL
Después del montaje, apriete los cables eléctricos con la
ayuda de la cinta suministrada para evitar que éstos se
expongan a desgaste / estrujado.
X = A cilindros de cuchara
Red = Röd = Rouge = Rote = Rojo
Black = Svart = Noir = Schwarz = Negro
Grey = Grå = Gris = Grau = Gris
Blue = Blå = Bleu = Blau = Azul
(4
a
)
(3
º
)
