614
DANSK (614-501)
SELECTO FIX
Beskrivelse
SELECTO – FIX er udstyr som medvirker til, at til- og
frakobling af redskabets hydraulik kan ske på en gang.
SELECTO – FIX Mk3 er tilpasset frontlæssere
udstyret med SELECTO Mk3
SELECTO-FIX findes i to udgaver:
1) SELECTO – FIX (3) – anvendes ved tilslutning
af redskab med dobbeltvirkende
hydraulikfunktion.
Best. Nr. 301607 (frontlæsserdel- monteres på ventil)
Best. Nr. 301605 (redskabsdel – monteres på
hydraulikslangerne fra redskabet)
Disse sæt anvendes enten i kombination med
SELECTO (3+4) når frontlæsseren er udstyret ned
hydraulisk redskabslåsning. Dette indebærer at
slangerne til den hydrauliske lås er fast tilsluttet.
2)SELECTO – FIX (3+4) – Anvendes til tilslutning af
redskab med to dobbeltvirkende hydraulikfunktioner.
Best. Nr. 301608 (frontlæsserdel)
Best. Nr. 301606 (redskabsdel)
Hver hydraulisk redskab skal forsynes med et sæt
301605 eller 301606.
A
A1
B
B1
C
C1
Bemærkning. Hvis frontlæsseren er forsynet med
hydraulisk redskabslåsning skal slangerne fra denne
ikke tilsluttes via SELECTO-FIX redskabsdel, dvs. sæt
301605 skal anvendes. Dette bevirker at hver eneste
redskab med dobbeltvirkende funktion kan tilsluttes
med hydraulisk redskabslåsning.
Sæt 301607 (til frontlæsser) består af:
1 stk. koblingsdel med 2 stk. lynkoblinger (F)
6 stk. Skruer M 8 X 60
4 stk. O-ringe
Sæt 301605 (til redskab) består af:
1 stk. Koblingsdel med 2 stk. lynkoblinger (M)
Sæt 301608 (til frontlæsser) består af:
1 stk. koblingsdel med 4 stk. lynkobling (F)
6 stk. skruer M 8 X 60
4 stk. O-ringe
Sæt 301606 (til redskabet) består af:
1 stk. koblingsdel med 4 stk. lynkoblinger (M)

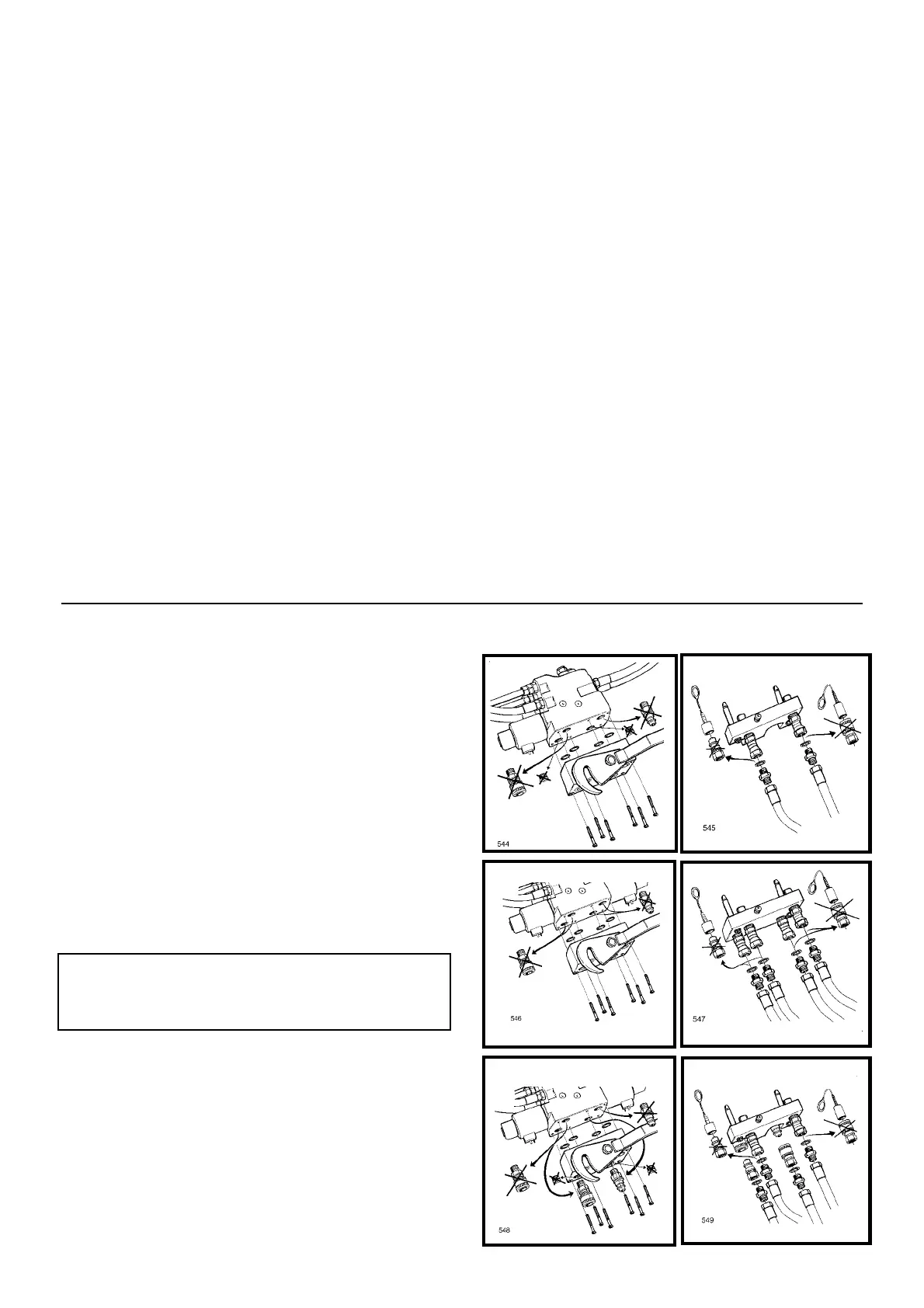

MONTERING AF FRONTLÆSSERDELE
Billede A
(Gælder frontlæssere udstyret med SELECTO (3)
Demonter eksisterende lynkoblingpropper på forsiden
af ventilen
Skru SELECTO-FIX frontlæsserdelen fast på ventilen.
Vær opmærksom på pakningssættenes placering.
Billede B
(gælder frontlæsser udstyret med SELECTO (3+4)
Demontere eksisterende lynkoblingpropper på forsiden
af ventilen
Skru SELECTO-FIX frontlæsserdel fast på ventilen.
Vær opmærksom på pakningssættenes placering.
MONTERING AF REDSKABSDEL
Billede A1,B1,C1
Hvis frontlæsseren har hydraulisk redskabslåsning
flyttes de to nederste lynkoblinger til SELECTO-FIX
frontlæsserdelen. (eksisterende propper fjernes)
OBS! Sæt 301605 skal anvendes
- Demonter eksisterende lynkoblinger fra
redskabets hydraulikslanger
- Tilslut slangerne. Kontrollér at redskabets
bevægelser er i overensstemmelse med
ønsket manøvrering (manøvreventil).
Slangernes tilslutning til koblingsdelen byttes
eventuelt.
OBS !! Kontrollér at slangerne fortsat kan nå ved maxi-
mal redskabsbevægelse i ca. 1,5 m højde.
