SOFTDRIVE
(Ammortizzatore)
DESCRIZIONE
Il dispositivo consiste di due o tre accumulatori, a seconda
del modello della pala caricatrice. Esso riduce il movimento
verticale della pala caricatrice su terreni accidentati.
La funzione degli accumulatori può essere disinserita
grazie all’intervento di una valvola di arresto.
MONTAGGIO

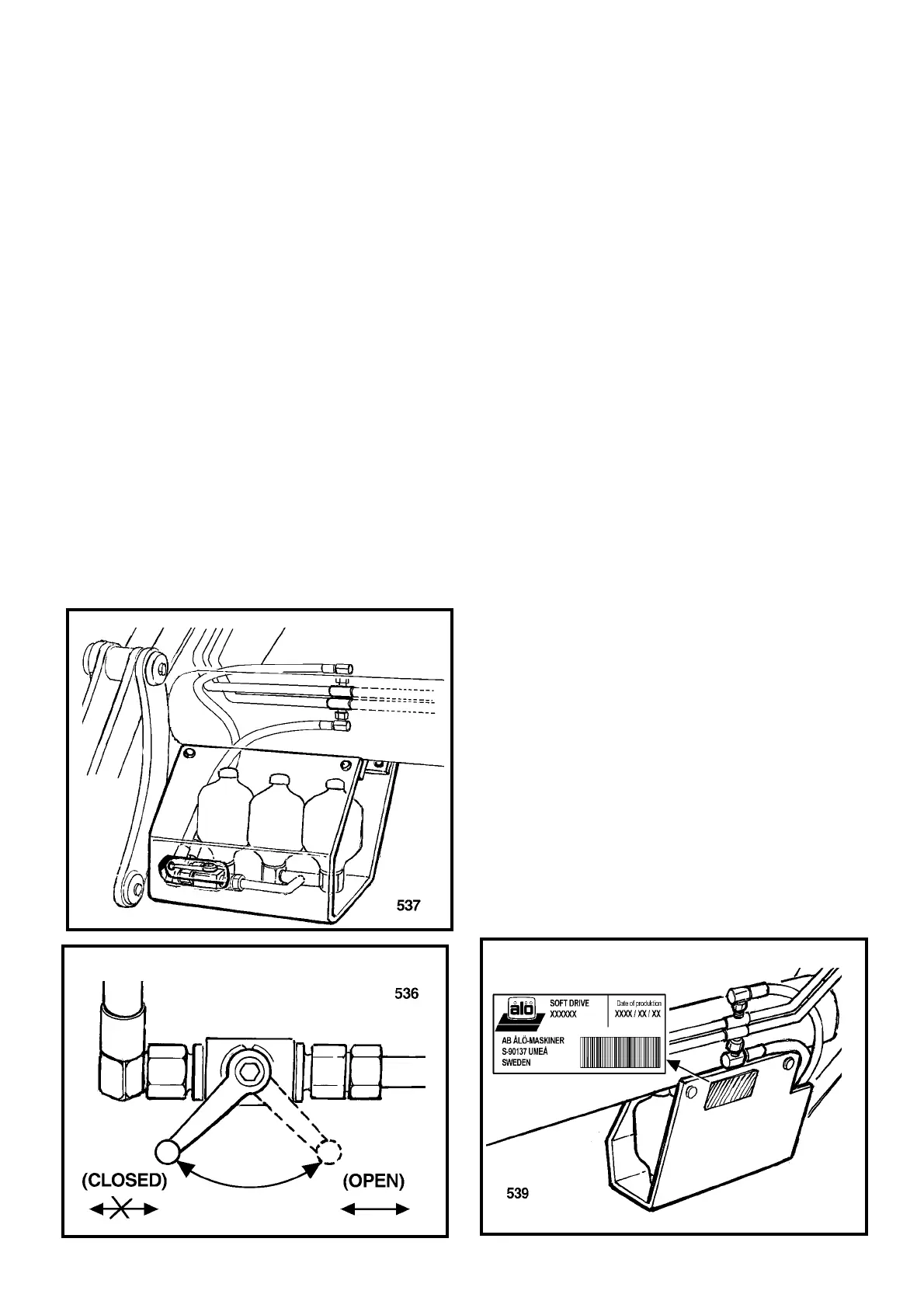

Fig. A
Le tubazioni dell’olio che vanno ai pistoni di sollevamento
della pala caricatrice sono predisposti per la
connessione degli accumulatori e la barra della pala
caricatrice è dotata di una staffa per tali accumulatori
(vedi istruzioni specifiche).
ISTRUZIONI PER IL CONDUCENTE
Fig. B
Accumulatori inseriti - valvola di arresto APERTA, leva a
destra (vista di fronte).
Accumulatori disinseriti - leva a sinistra (CHIUSA).
Questa posizione viene usata quando si eseguono
interventi di precisione, come la manipolazione di pallet e
opere di escavazione. Viene inoltre utilizzata quando
l’attrezzo montato deve mantenere un livello preciso.
SPECIFICHE
Gli accumulatori (due o tre) ad un volume di 0,5 l
ognuno, vengono riempiti di gas azoto (N) alla pressione
di 20 bar.
(ci riserviamo il diritto di modificare la configurazione).
AVVERTENZA!
NON aprire gli accumulatori. La pressione del gas può
provocare danni.
Prima di eseguire interventi di assistenza/manutenzione
del sistema idraulico della pala caricatrice:
- aprire la valvola di arresto verso l’accumulatore
- spegnere il motore e sfogare la pressione dell’olio
tramite la valvola di comando (inserire la funzione
“oscillazione”).
IDENTIFICAZIONE
Fig. C
La targhetta di identificazione della macchina
(vedi fig.) indica quanto segue:
modello, tipo, data di produzione e numero di riferimento.
(APERTA)(CHIUSA)
