SELECTO
Contrôle
Test du chargeur / de l'Electrovanne.
Attelage d'accessoires
La connexion des coupleurs sera facilité par la
décompression du circuit hydraulique (pour cela,
enclencher le poussoir A/C de la poignée et manœuvrer
le mono-levier en position bennage / cavage.
NOTA !! Arrêter le moteur du tracteur. Garder le contact
allumer.
Fonction

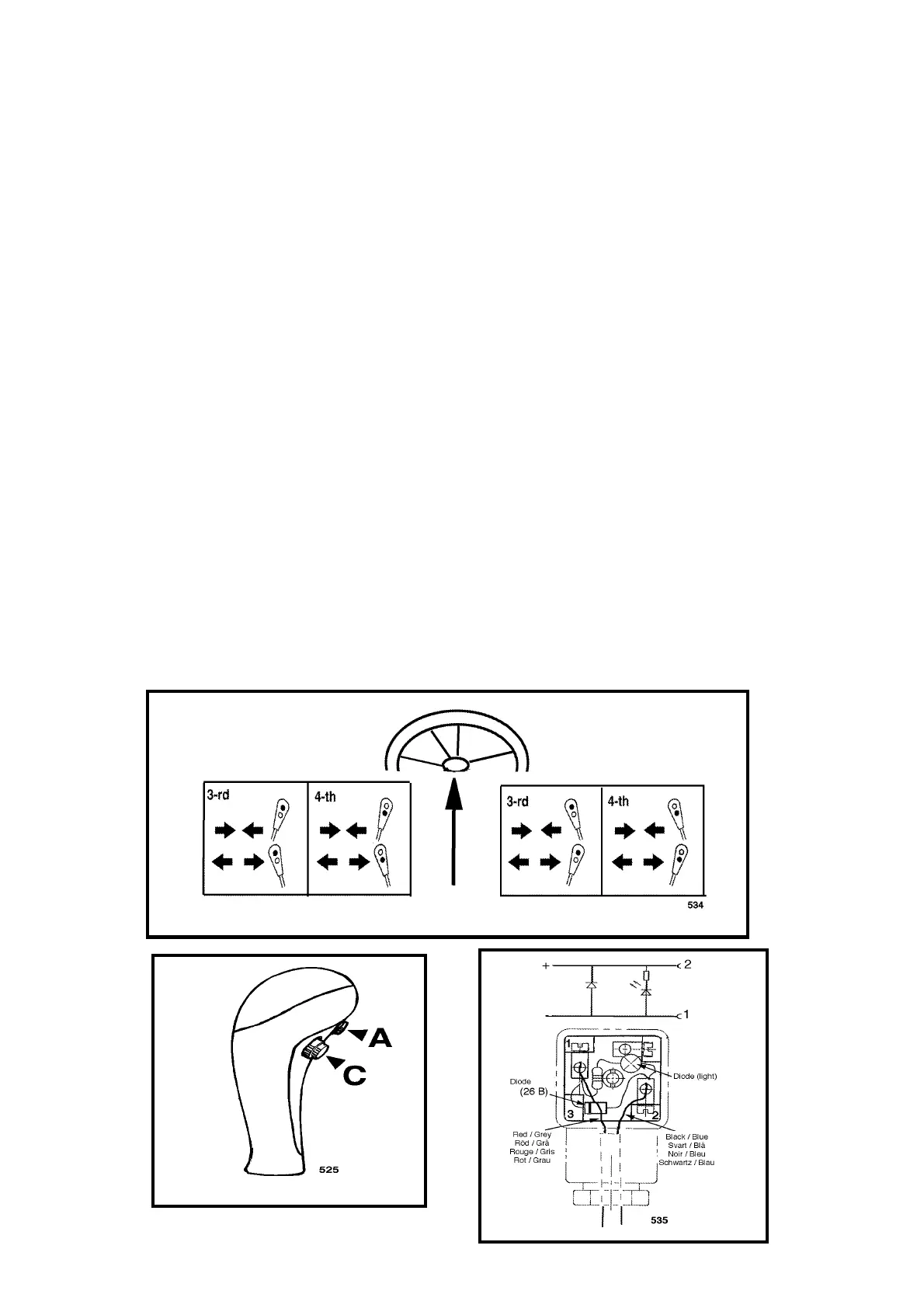

Voir fig.1,2
Le levier de contrôle en position d'alimentation pour la
fonction d'accessoire .
Interrupteur (A) enclenché = utilisation 3ème fonction
Interrupteur (C) enclenché = utilisation 4ème fonction
Nota !
Si le chargeur est équipé d'un verrouillage hydraulique
de l'accessoire, le raccordement de celui-ci se fait à la
4ème fonction.
Causes de pannes
Si l'Electrovanne ne fonctionne pas, vérifier:
1. Que l'Electrovanne est alimentée.
Le connecteur (fig.3) sur l'Electrovanne est équipé
d'une diode L.E.D, qui s'allume lorsque l'Electrovanne
est en fonctionnement.
2. Que la tension est de 12 V. Essayer avec le moteur
du tracteur en marche (la tension de la batterie peut
être trop basse).
3. Le connecteur, fig.3, est équipé d'une diode (26 B)
pour empêcher la formation d'étincelles. La diode est
détruite si les fils électriques ne sont pas correctement
raccordés (voir fig.E, au verso).
Dans ce cas il faut remplacer les connecteurs.
Ainsi, il ne sert à rien de seulement corriger le
raccordement incorrect.
Le connecteur est disponible en tant que pièce de
rechange séparée (5024376).
Couper les connecteurs endommagés du câble et
raccorder les nouveaux selon fig.3.
