SOFTDRIVE
Beskrivelse / Kontrol

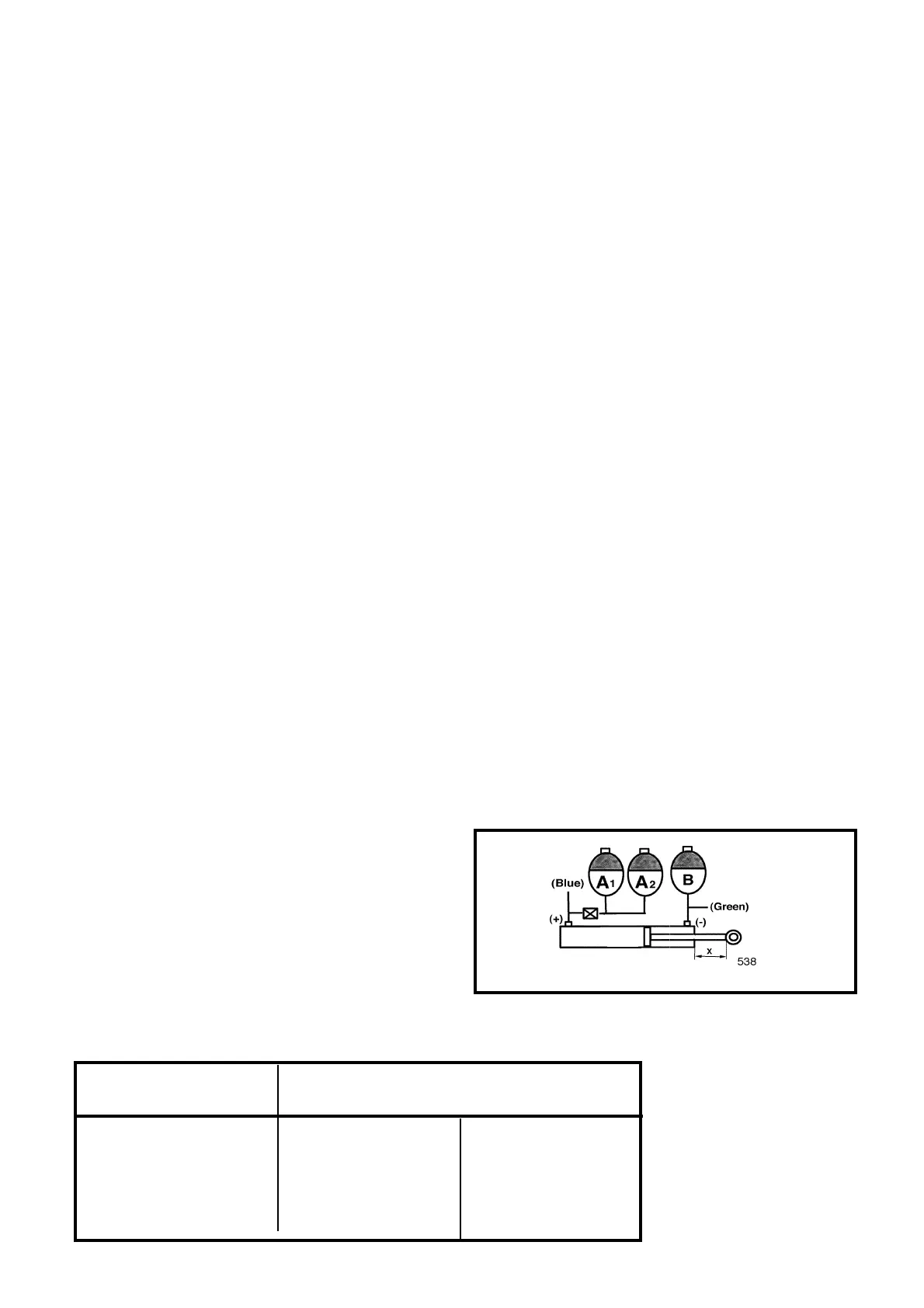

Billede 1
Når SOFTDRIVE er tilkoblet og stophanen er åben
komprimeres gassen i akkumulatorer A).
Dette medføre, at kontrol af akkumulatorerne kan
foretages. Ved forskellige belastninger (statist) måles
cylindrenes bevægelse med to forskellige tryk.
Da bevægelserne variere afhængig af oliens temperatur
og cylindernes diameter, skal man ved kontrollen,
anvende nedenstående skema .
Akkumulator (B) dæmper frontlæsserens bevægelse i
modsatte (opgående) retning.
KONTROL AF AKKUMULATOR (A)
1) Tilslut et manometer til slangen fra
frontlæsserens løftecylinder (+) – side, (blå
(blue) slange) Stophanen skal være åben stilling
2) Oliens temperatur skal være ca. 20° C.
3) Fyld skovlen med en last så trykket stiger til 100
bars tryk.
4) Mål afstanden mellem cylindermøtrikken og
stempelstokkens bøsning (X)
5) Fjern (tøm) en del af lasten, så trykket reduceres
til 50 bar.
6) Mål afstanden mellem cylindermøtrikken og
stempelstokkens bøsning (X)
OBS!! Frontlæsserarmen må ikke flyttes mellem
målingerne.
7) Stokkens bevægelse (min.) skal være som i
nedenstående skema
1
CYL. Diam. Cylinderstokkens bevægelse ( 100 - 50 bar)
Akkumulator (A) Akkumulator (B)
65/40 mm 10 - 11 mm 18 - 19 mm
70/40 mm 9 - 10 mm 14 - 15 mm
75/40 mm 8 - 9 mm 11 - 12 mm
80/40 mm 15 - 16 mm 10 - 11 mm
90/40 mm 12 - 13 mm 7 - 8 mm
90/50 mm 12 - 13 mm 8 - 9 mm
DANSK (617-501)
KONTROL AF AKKUMULATOR (B)
1) Tilslut et manometer til slangen fra
frontlæsserens løftecylinder (-) – side,
(grøn(Green) slange)
2) Tryk redskabet fremad mod jorden med
redskabscylinderen så der opnås et tryk på
henholdsvis 100 og 50 bar.
3) Mål stokkens bevægelse og kontrollér at målet
svarer til oplysningerne i nedenstående tabel
(B).
OBSERVÉR
Garantitiden på akkumulatorerne er begrænset til 12
måneder. Alt efter benyttelsen forsvinder gassen med
tiden og akkumulatorerne må skiftes ud.
617
Følgende værdier gælder ved olietemperatur 20° C.
