807
ITALIANO (807-501)
2
1
3
4
5
PALE CARICATRICI
Preparazione
Controllare che la marcatura sulle scatole accessorie
corrisponda alla marcatura sulla pala caricatrice/
sottotelaio. Oltre all’indicazione dei dettagli sul modello
del trattore interessato, la decalcomania sulla scatola
accessoria del sottotelaio indica anche il numero di
pacchetti compresi nel kit, oltre ai numeri categorici.
Verificare tali informazioni.
Leggere le istruzioni fornite con i singoli kit prima di
installare la pala caricatrice.
Installare il sottotelaio e collegare la valvola o il kit dei
flessibili della pala caricatrice all’impianto idraulico del
trattore secondo le istruzioni di montaggio.

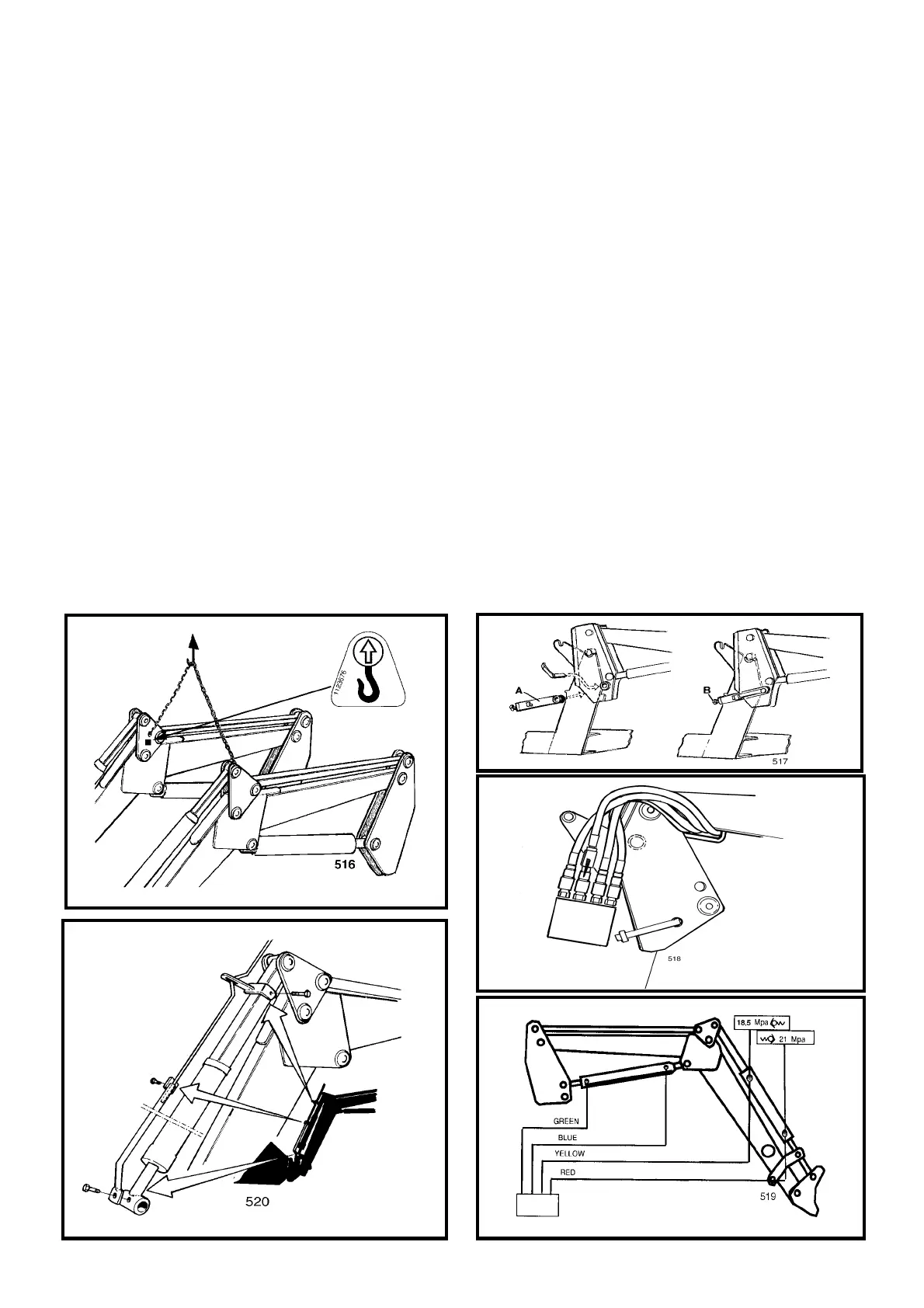

Sollevare la pala caricatrice sul sottotelaio. Vi sono dei
fori per i ganci di sollevamento all’interno delle piastre di
irrigidimento (vedi fig. 1)
Installare le forche di ritenzione come da fig. 2(A) e
serrare le viti (B).
Far passare i flessibili idraulici attraverso la staffa ad U
sotto la barra come da fig. 3.
Collegare i flessibili alla valvola (se installata) secondo la
marcatura colorata (fig. 4).
AVVERTENZA: installare sempre la valvola della pala
caricatrice con un flessibile di ritorno al serbatoio. Se tale
flessibile è sottoposto a pressione, la valvola si
danneggia. La barra si solleva quando la leva di
comando viene spostata all’indietro.
Installare l’indicatore di livello (fig. 5) sul pistone
dell’attrezzo. Eseguire le regolazioni con l’attrezzo
montato. L’indicatore di livello può essere installato su
qualsiasi lato, sinistro o destro.
Green = Verde
Blue = Blu
Yellow = Giallo
Red = Rosso
