SOFTDRIVE
Beskrivning / Kontroll

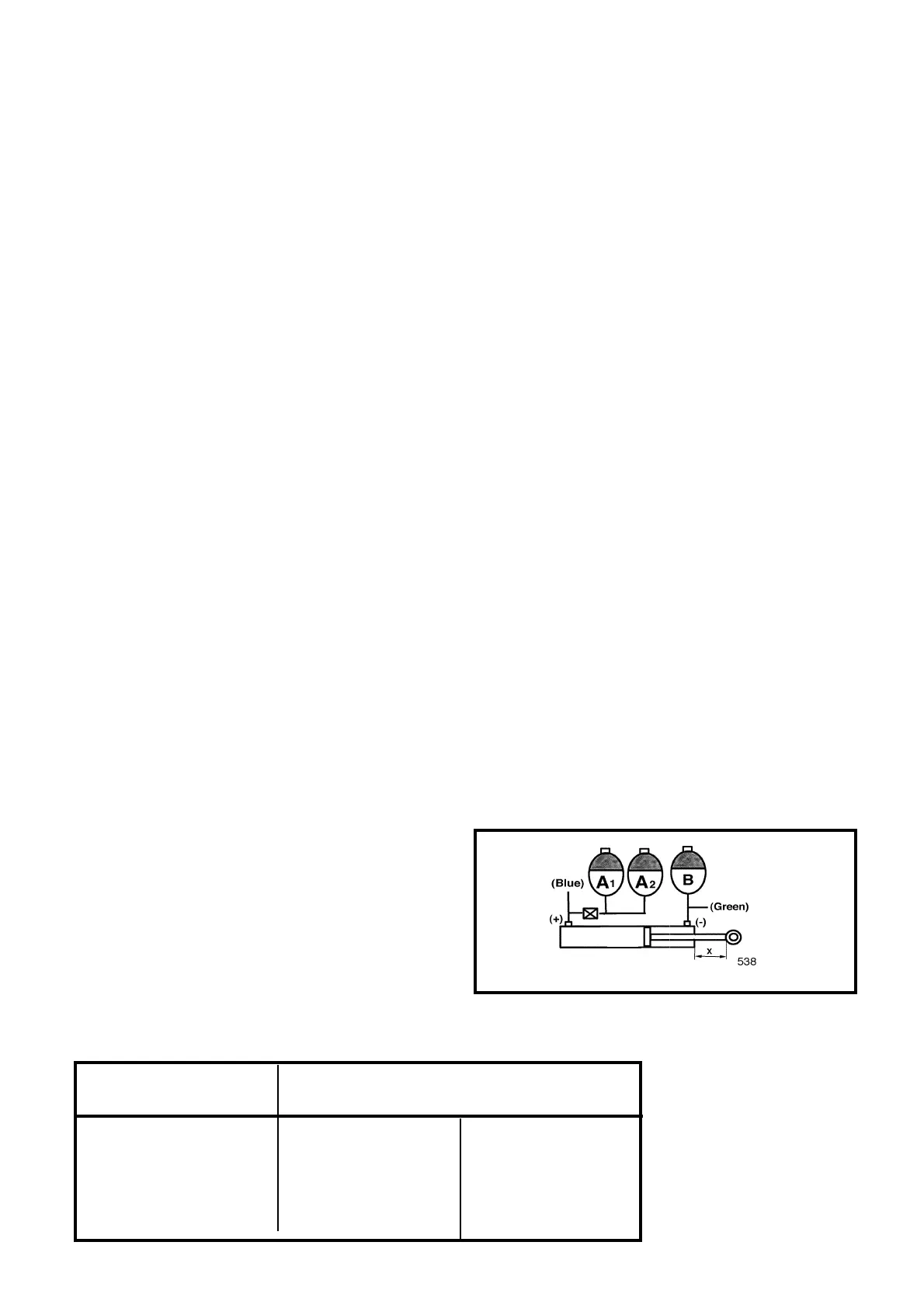

Bild 1
När SOFT DRIVE är inkopplad och avstängningskranen
öppen komprimeras gasen i ackumlatorn A).
Detta medför att kontroll av ackumulatorerna kan ske
genom att vid olika belastningar (statiskt) mäta
cylindrarnas rörelse vid två olika tryck.
Eftersom rörelsen varierar beroende av oljans
temperatur och cylindrarnas diameter måste vid kontroll
nedanstående tabell användas.
Ackumulator (B) dämpar lastarmens rörelse i motsatt
(uppåtgående) riktning.
KONTROLL AV ACKUMULATOR (A)
1) Anslut en manometer till slangen från lastarens
lyftcylindrar (+) - sida, (blå (Blue) slang).
Avstängningskranen skall vara i öppet läge.
2) Oljans temperatur skall vara c:a 20° C.
3) Lasta skopan med en last så att 100 bars tryck
erhålles.
4) Mät avståndet mellan toppmutter och kolvstångens
lagring. (X)
5) Tag bort (töm) en del av lasten så att 50 bars tryck
erhålles.
6) Mät avståndet mellan toppmutter och kolvstångens
lagring. (X). OBS ! lastarmen får EJ lyftas / sänkas
mellan mätningarna.
7) Kolvstången rörelse (min.) skall vara enligt
nedanstående tabell (A).
1
CYL. Diam. Kolvstångens rörelse ( 100 - 50 bar)
Ackumulator (A) Ackumulator (B)
65/40 mm 10 - 11 mm 18 - 19 mm
70/40 mm 9 - 10 mm 14 - 15 mm
75/40 mm 8 - 9 mm 11 - 12 mm
80/40 mm 15 - 16 mm 10 - 11 mm
90/40 mm 12 - 13 mm 7 - 8 mm
90/50 mm 12 - 13 mm 8 - 9 mm
SVENSKA (217-501)
KONTROLL AV ACKUMULATOR (B)
1) Anslut en manometer till slangen från lastarens
lyftcylindrar (-) - sida, (Grön (Green) slang).
2) Tryck redskapets framdel mot marken med
redskapscylindern så att 100 resp. 50 bars tryck
erhålles.
3) Mäta kolvstångens rörelse och kontrollera detta
mot värdet i nedanstående tabell (B).
OBSERVERA
Garantitiden för ackumulatorerna är begränsad till 12
månader. Beroende på nyttjandegrad försvinner gasen
med tiden och ackumulatorn måste då bytas ut.
217
Följande värden gäller vid oljetemperatur 20° C.
