Test des Laders / des Elektroventils.
Ankoppeln von Geräten
Der Anschluß der Schnellkupplungen kann durch
Druckverminderung im Hydraulikkreis (hierzu Knopf
"A/C" betätigen) erleichtert werden. Steuerhebel in
Betriebsstellung.
BEM. !! Schlepper-Motor abstellen. Eingeschaltene
Zündung.
Funktion

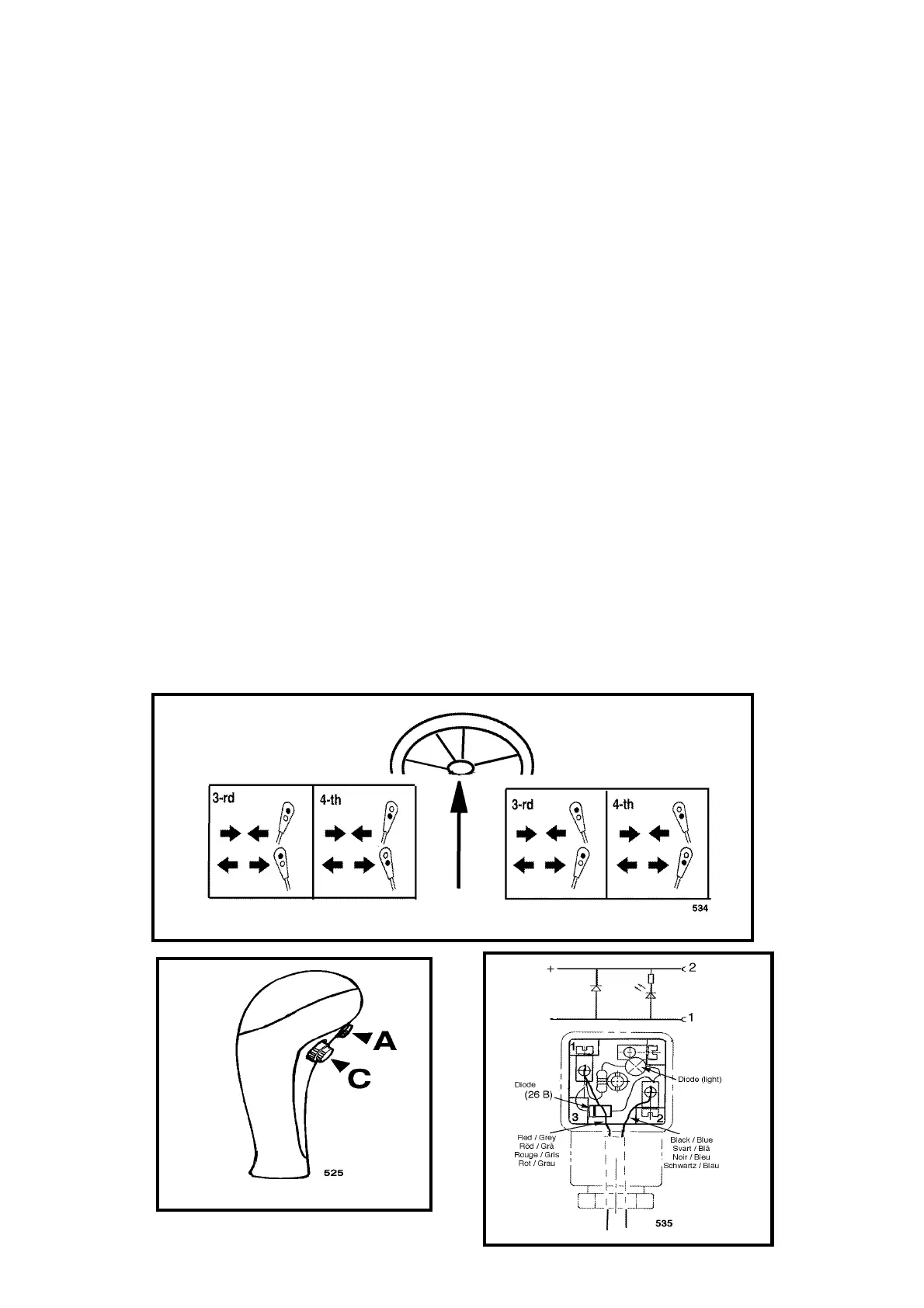

Bild 1,2
Steuerhebel in Betriebsstellung für Gerätefunktion
Schalterknopf (A) eingedrückt = Inbetriebnahme-
stellung 3. Funktion
Schalterknopf (C) eingedrückt = Inbetriebnahme-
stellung 4. Funktion
Bemerkung !
Wenn der Lader mit hydraulischer Geräteverriegelung
ausgerüstet ist, soll diese Ausrüstung an die 4.
Ventilfunktion angeschloßen sein.
Störungsursachen
Sollte das Elektroventil nicht funktionieren, überprüfen
Sie bitte:
1. Ob das Eletroventil Strom hat.
Der Steckanschluß (Bild 3), am Elektroventil
angebracht, ist mit einer Leuchtdiode (LED)
ausgerüstet, welche leuchtet wenn das Elektro-ventil
im Betrieb ist.
2. Ob die Spannung wirklich 12 V ist. Test mit laufen-
dem Schlepper-Motor (die Batterie-Spannung kann
zu niedrig sein).
3. Der Steckanschluß, Bild 3, ist mit einer Diode (26 B)
ausgerüstet um Funken zu verhindern. Bei falschem
Kabelanschluß wird die Diode zerstört (siehe Bild E,
vorige Seite). Die Steckanschlüße müssen dann
ausgetauscht werden. Eine Korrigierung des
Kabelanschlußes wird nicht helfen.
Die Steckanschlüße sind als Ersatzteil (Best.Nr
5024376) erhältlich.
Die beschädigten Steckanschlüße vom Kabel
losschneiden. Danach die neuen anschließen (Bild 3).
