F-16
Série ZT
220D
MAINTENANCE

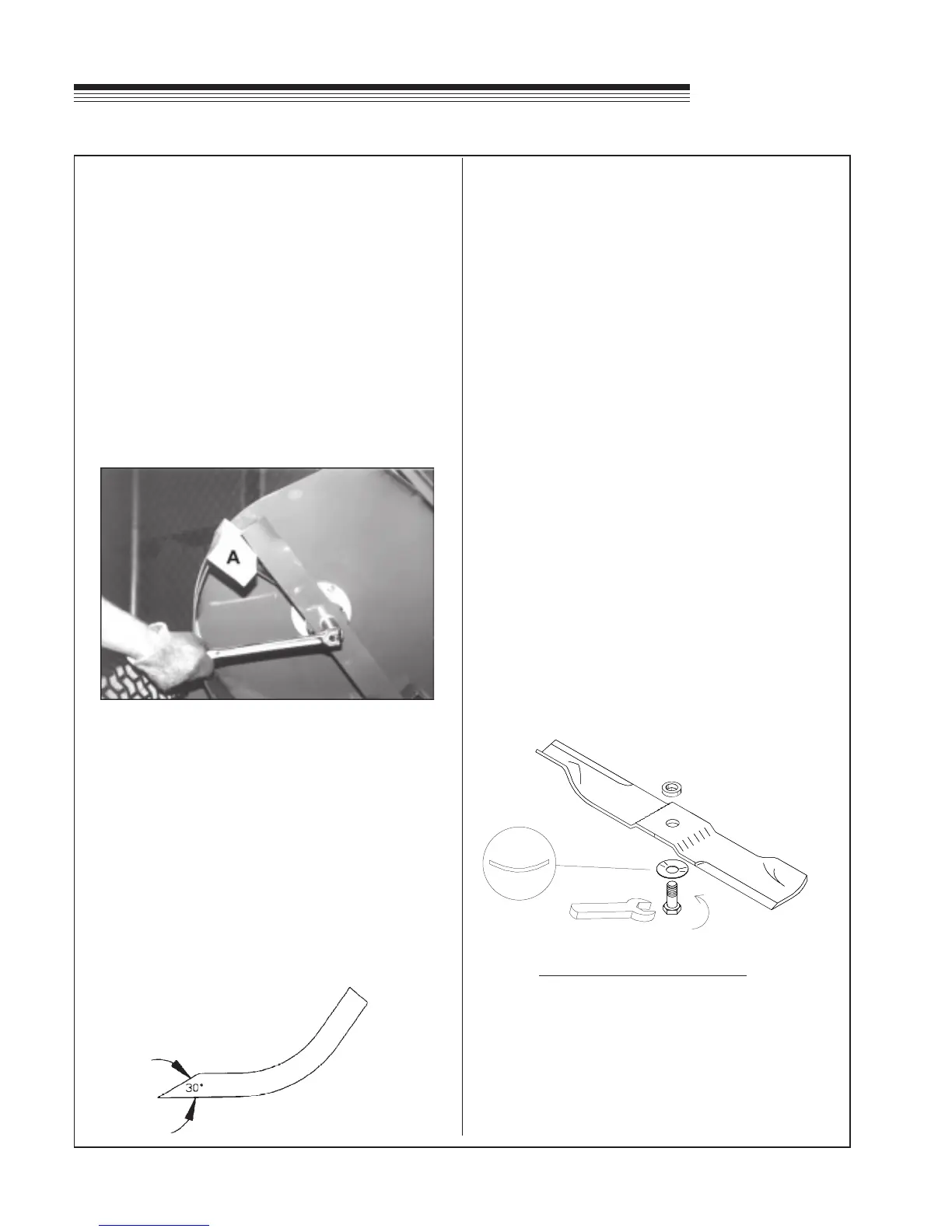

DEPOSE DES LAMES
Respectez les consignes suivantes pour ne pas
vous blesser lors de la dépose des lames :
1. Desserrez-les avec une clé ou douille et barre
de rupture. Afin d’obtenir une puissance de
levier supplémentaire, glissez un long tuyau ou
tube à parois épaisses au-dessus de la barre
de rupture ou clé.
2. Insérez une cale en bois A comme illustré, en
plaçant la graine du bois perpendiculairement à
la lame, pour éviter qu’elle ne tourne lorsque
vous la desserrez.
3. Portez des gants épais et éloignez les mains
de la trajectoire de la lame. Les lames risquent
de tourner quand leurs boulons sont desserrés.
AFFUTAGE
Vous pouvez affûter les lames en les limant ou en
les meulant.
– Vérifiez les lames avant de les affûter.
– Remplacez les lames déformées ou fissurées.
– Remplacez les lames quand leur section de
levage est usée.
– Maintenez un angle de coupe de 30
o
.
– Ne surchauffez pas les lames quand vous les
affûtez.
– Utilisez toujours des lames Ransomes car les
lames d’autres fabricants peuvent être
dangereuses.
EQUILIBRE DES LAMES
Les lames doivent être équilibrées à 19,4 g - cm
ou moins. Des lames mal équilibrées provoquent
des vibrations, s’usent et raccourcissent
prématurément la vie de la plupart des
composants de la machine.
Pour équilibrer une lame :
1. Affûtez tout d’abord la lame.
2. Equilibrez le centre de la lame.
3. Attachez un poids de 3,9 g à 127 mm du
centre de l’extrémité plus légère. Cette
dernière doit alors devenir l’extrémité plus
lourde :
– Dans l’affirmative, la lame est équilibrée.
– Dans la négative, limez ou meulez
l’extrémité plus lourde jusqu’à ce que
l’addition du poids alourdisse l’extrémité
plus légère.
INSTALLATION DES LAMES
1. Portez des gants épais pour ne pas vous
couper aux lames tranchantes.
2. Insérez le boulon de la lame, dans l’ordre,
dans la rondelle conique (côté de la coupelle
vers la lame, comme illustré), la lame puis
l’entretoise de la lame.
3. Installez l’ensemble sur l’axe de la lame.
4. Couplez le boulon de la lame à 95 Nm.
COUPLES SPECIFIQUES
COUPLE DE BOULON DE LAME : 95 Nm
ECROUS DE MOYEU DE ROUE : 237 Nm
BOULON DE VILEBREQUIN MOTEUR : 68 Nm
