NL-22
ZT 220D-
Serie

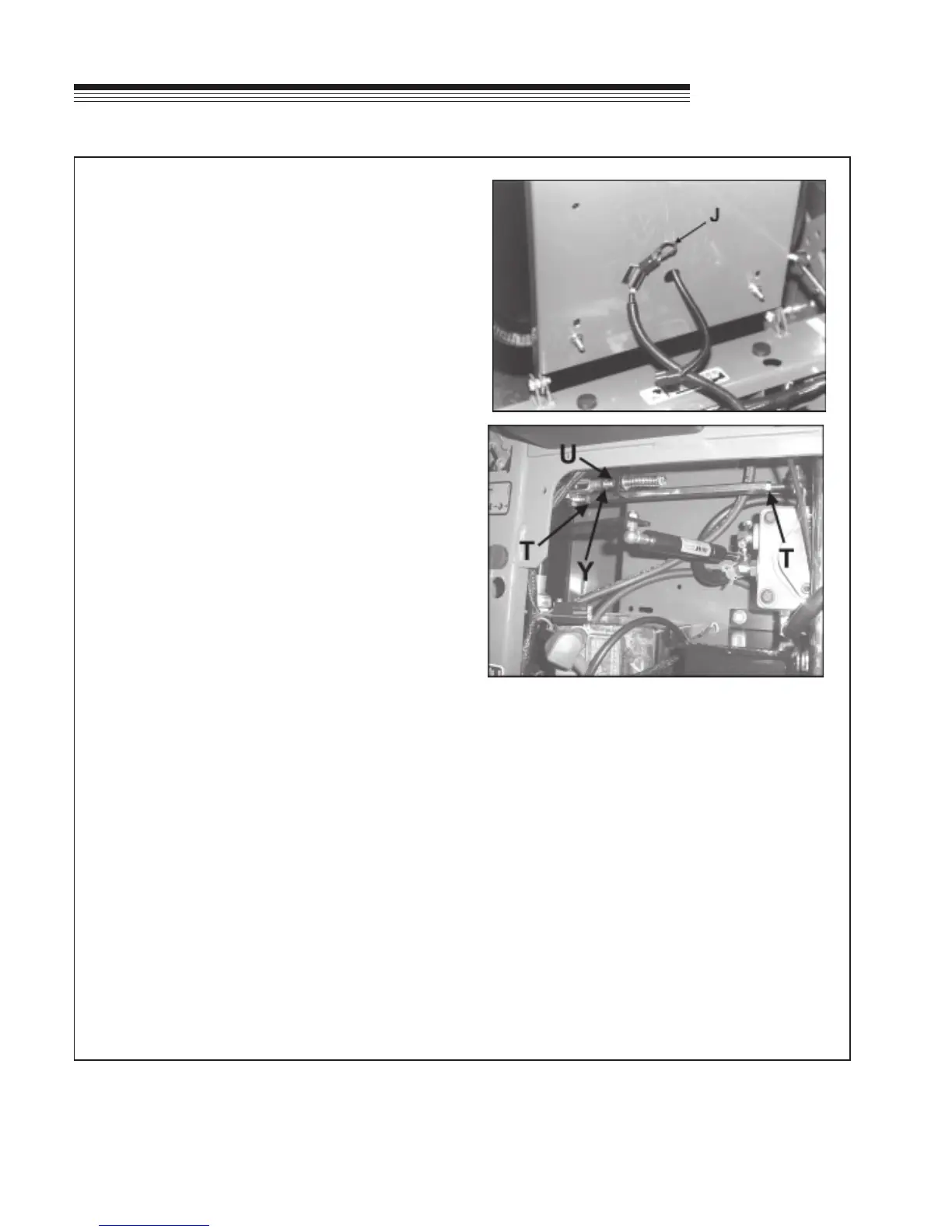

Afstelling aan rechterzijde
(Bedradingsharnas verwijderd ter verduidelijking)
AFSTELLINGEN
AFSTELLING VAN DE HYDROSTAAT
Er is een neutraalafstelling van het type draadspanner
voorzien bij de hydrostaat.
Neutraal:
1. Ondersteun de machine met de achterwielen van
de grond. Maak gebruik van vijzels of een
gelijksoortige ondersteuning. Niet alleen
vertrouwen op mechanische of hydraulische
vijzels.
2. Beweeg de tractiehendels uit de neutrale
vergrendeling en til de stoel op.
3. Ontkoppel de stoelschakelaar en verbind tijdelijk
twee accupolen met een startkabel J, zoals
afgebeeld.
4. Start de motor en laat deze op een laag toerental
lopen.
5. Draai de borgmoeren T los aan beide uiteinden
van de draadspanner.
6. Draai de draadspanner totdat het bijbehorende
wiel stopt met draaien. Vergrendel de borgmoeren
van de draadspanner. Laat de motor hoog
stationair lopen en controleer de afstelling.
Zonodig opnieuw afstellen.
7. Herhaal stap 5 en 6 voor de andere kant.
8. Verwijder de startkabel en verbind de
stoelschakelaar.
Terugkeer tijdens achterwaartse beweging:
1. Beweeg de tractiehendels uit de neutrale
vergrendeling en til de stoel op.
2. De borgmoer U moet zover mogelijk op de bout
worden geschroefd.
3. Draai borgmoer Y los. Stel het juk van de trekhaak
in door de kop van de bout te draaien totdat de
pen van de trekhaak net contact maakt met de
achterzijde van de groef in de hendel waarmee de
trekhaak is verbonden. Draai de bormoer Y vast.
4. Herhaal stap 2 en 3 voor de andere zijde.
OPMERKING: een lichte afglijding in de achteruit
wordt geaccepteerd mits het wiel niet draait en de
hydrostatische pomp niet giert wanneer de parkeerrem
is aangetrokken.
