NL-21
ZT 220D-
Serie
BANDEN
Alle banden worden op spanning gehouden door spanrollen met verbelasting. Er is geen afstelling vereist.
AFSTELLINGEN
Parkeerreminrichting
(band en niet afgebeeld ter verduidelijking - rem
in AAN-stand).

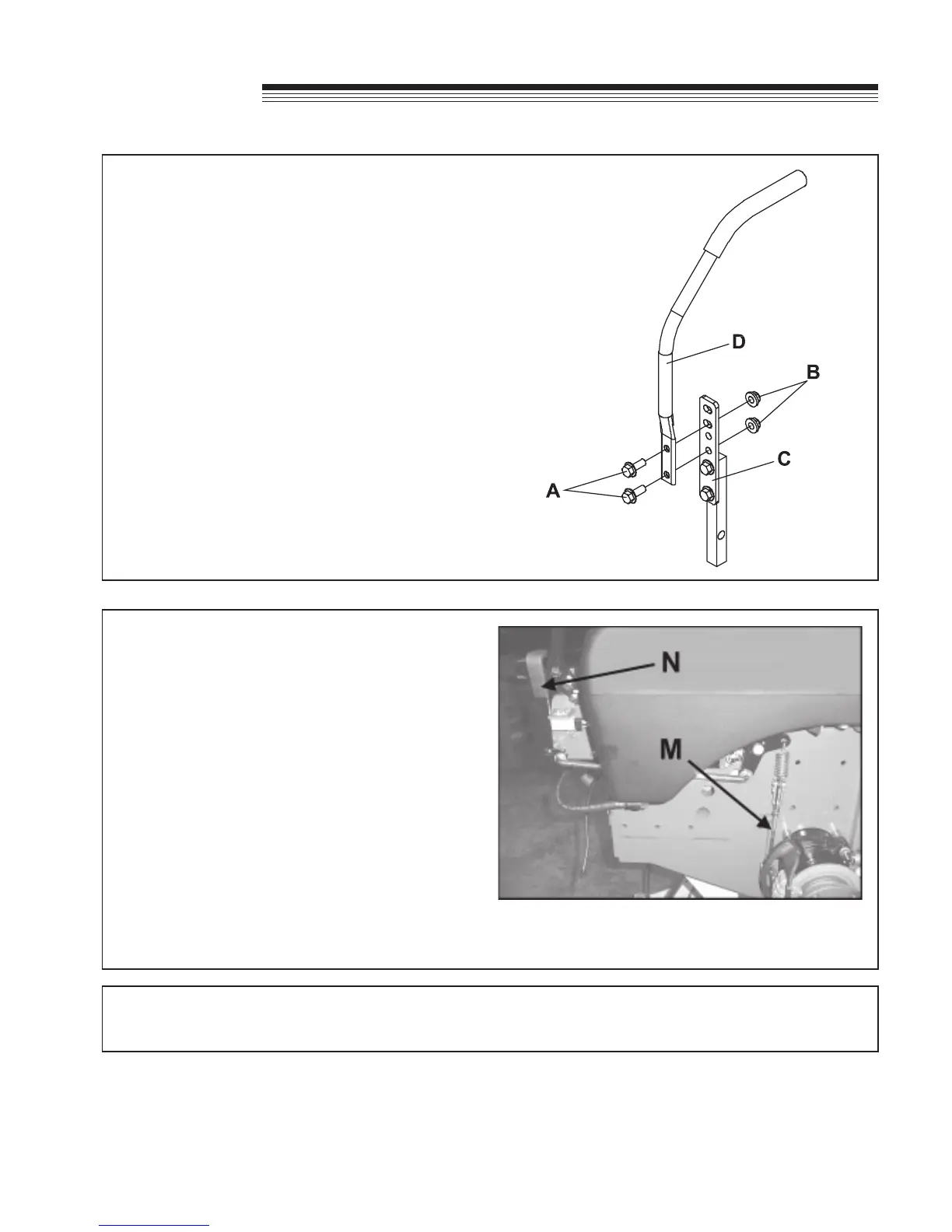

BEDIENINGSHENDELS
Er zijn twee montageplaatsen voor de
bedieningshendels, hoog en laag. De lagere positie
voldoet voor de meeste mensen. Lange mensen geven
meestal de voorkeur aan de hogere positie.
De hoogste van de bedieningshendels afstellen:
– Verwijder de bouten A en de moeren B.
– Breng de gaten in de bedieningshendel D in lijn
met de juiste gaten in de tractiehendelbeugel C.
– Bevestig de bouten A en de moeren B.
Het bovenste montagegat voor de bedieningshendels
is voorzien van groeven voor een voorw./achterw.-
afstelling en om de hendels uit te lijnen.
De bedieningshendels afstellen of uitlijnen:
– Draai de moeren B los.
– Stel de positie van de bedieningshendel af.
– Bevestig de moeren B.
PARKEERREM
Start met de parkeerrem N in de UIT-stand.
1. Ontkoppel een uiteinde van de stangen M (bij
remmen aan weerszijde van de machine).
2. Beweeg de parkeerremhendel naar de AAN-stand.
3. Stel de stangen M op elke rem af tot 19 mm van
de veer wanneer alle speling is weggenomen uit
het hefboommechanisme van de rem en de
remhendel N.
4. Beweeg de parkeerrem naar de UIT-stand en
verbind de stangen M weer.
Door deze afstelling zullen de remveren 19 mm
uitrekken wanneer de rem in de AAN-stand staat
zodat de juiste parkeerremkracht wordt toegepast
zonder dat de rem overbelast wordt.
