D-5
Serie ZT
220D
AUFBAU UND EINRICHTUNG

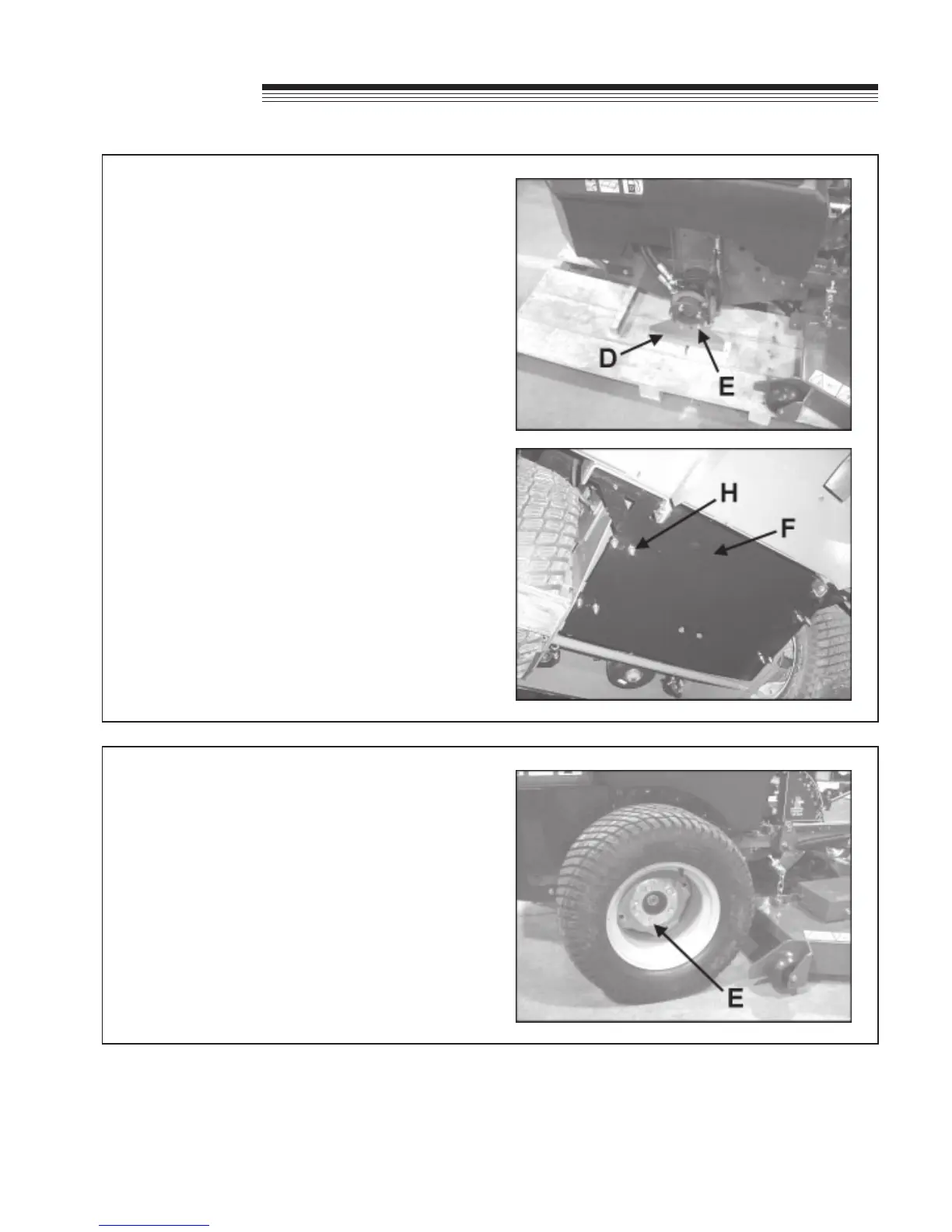

5. INSTALLATION DES ABLENKBLECHES FÜR
DAS GRAS
a) Stützen Sie das Heck des Traktors mit
Stützgestellen ab oder befestigen Sie es an einer
Hubvorrichtung.
b) Entfernen Sie die hinteren Versandhalterungen D
von den Naben der Antriebsräder. Bewahren Sie
die Radbolzen E für den späteren Anbau der Räder
auf.
c) Heben Sie das Heck des Traktors an und stützen
Sie es mit Stützgestellen ab oder befestigen Sie
es an einer Hubvorrichtung.
d) Installieren Sie das Auswurfablenkblech F mit (4)
U-Schrauben, (4) Distanzstücken für die U-
Schrauben und (8) Nylock-Muttern 5/16-18 an den
Schubarmen. Die geformte Kante des
Ablenkblechs zeigt vor dem Befestigungsstift für
den Schubarm nach oben. Ziehen Sie die Nylock-
Muttern 5/16-18 H fest, bis sich die
Unterlageplatten biegen. Überdrehen Sie die
Muttern nicht.
6. ANBAU DER HINTERRÄDER
a) Setzen Sie die Hinterräder auf die Radnaben des
Traktors auf und verwenden Sie dazu (10)
Radbolzen E. Heben Sie das Heck des Traktors
bei Bedarf an.
b) Entfernen Sie die Stützgestelle oder die
Hubvorrichtung und senken Sie das Heck des
Traktors ab.
