AUFBAU UND EINRICHTUNG

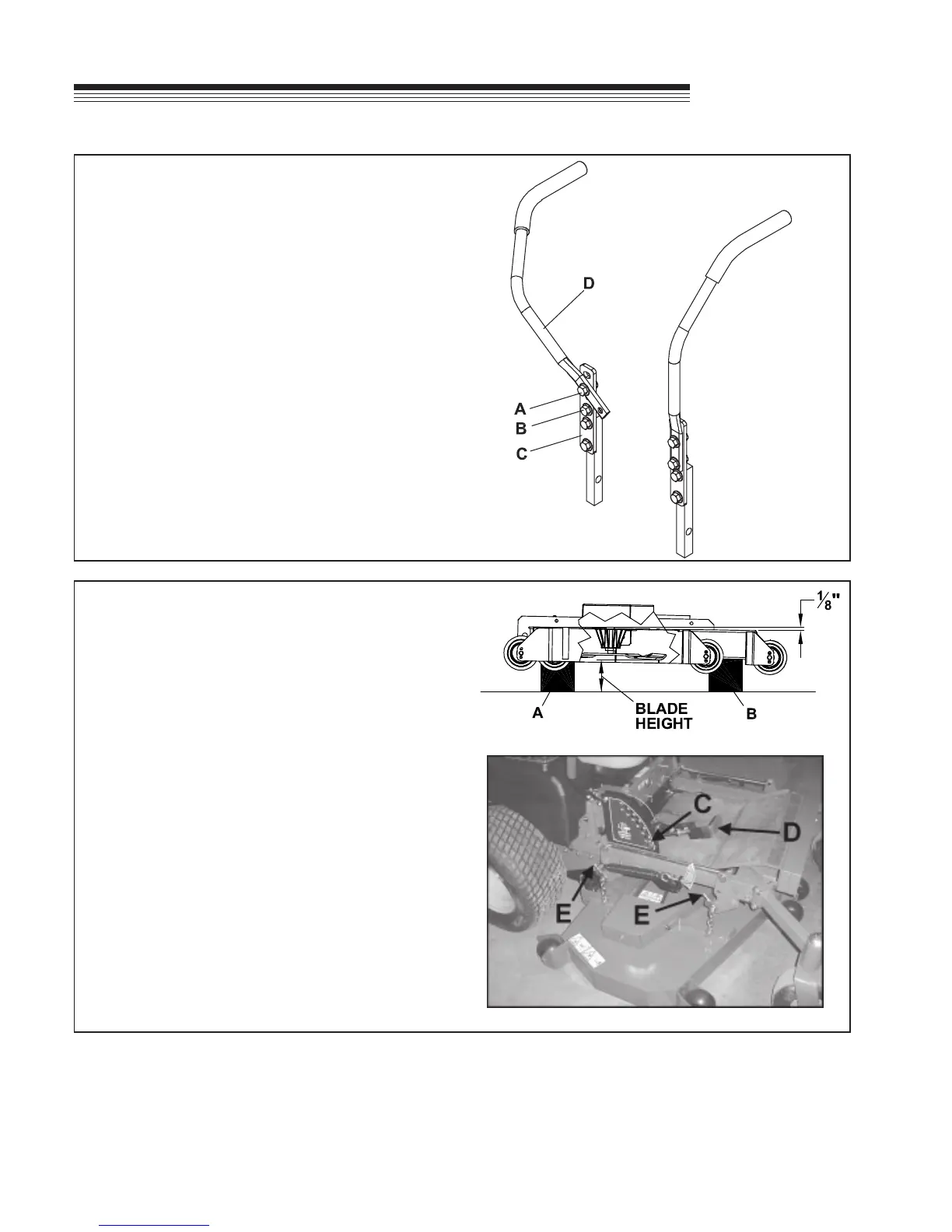

7. FAHRHEBEL
a) Lösen Sie die Schraube A und entfernen Sie die
Schraube B.
b) Drehen Sie den Fahrhebel D in die richtige
Stellung und befestigen Sie ihn mit den
Schrauben A und B. Verfahren Sie mit dem
anderen Hebel auf die gleiche Weise.
c) Ziehen Sie alle Halterungen fest.
d) Setzen Sie sich auf die Maschine. Die Hebel
können an der Konsole C so eingestellt werden,
dass Sie sie bequemer erreichen, oder zur
besseren Bedienung in die oberen Löcher versetzt
werden.
8. AUSRICHTEN DES DECKS
a) Stellen Sie die Maschine auf einer glatten, ebenen
Fläche ab. Heben Sie das Deck hoch in die
Transportposition.
b) Lassen Sie das Deck auf ein Reihe gleich hoher
Klötze A unter den hinteren Ecken des Decks
herunter. Legen Sie eine andere Reihe von Klötzen
B unter die Vorderseite des Decks, so dass die
Oberseite des Decks um 1/8” nach vorne geneigt
ist.
HINWEIS: Die Vorder- und die Hinterseite des Decks
sind verschieden hoch.
c) Messen Sie die Höhe der Messerschneidekante
über dem Boden. Entfernen Sie Zapfen C und
stellen Sie die Höhe des Schneidhebels D auf
diese Höhe ein.
d) Lösen Sie die Kontermuttern auf der Höhe der
Schneidhalter und Einstellschrauben E. Drehen
Sie die Einstellschrauben E, bis die Ketten an
allen vier Ecken keinen Bewegungsspielraum
mehr haben. Ziehen Sie die Kontermuttern gegen
die Halter und Einstellschrauben fest.
