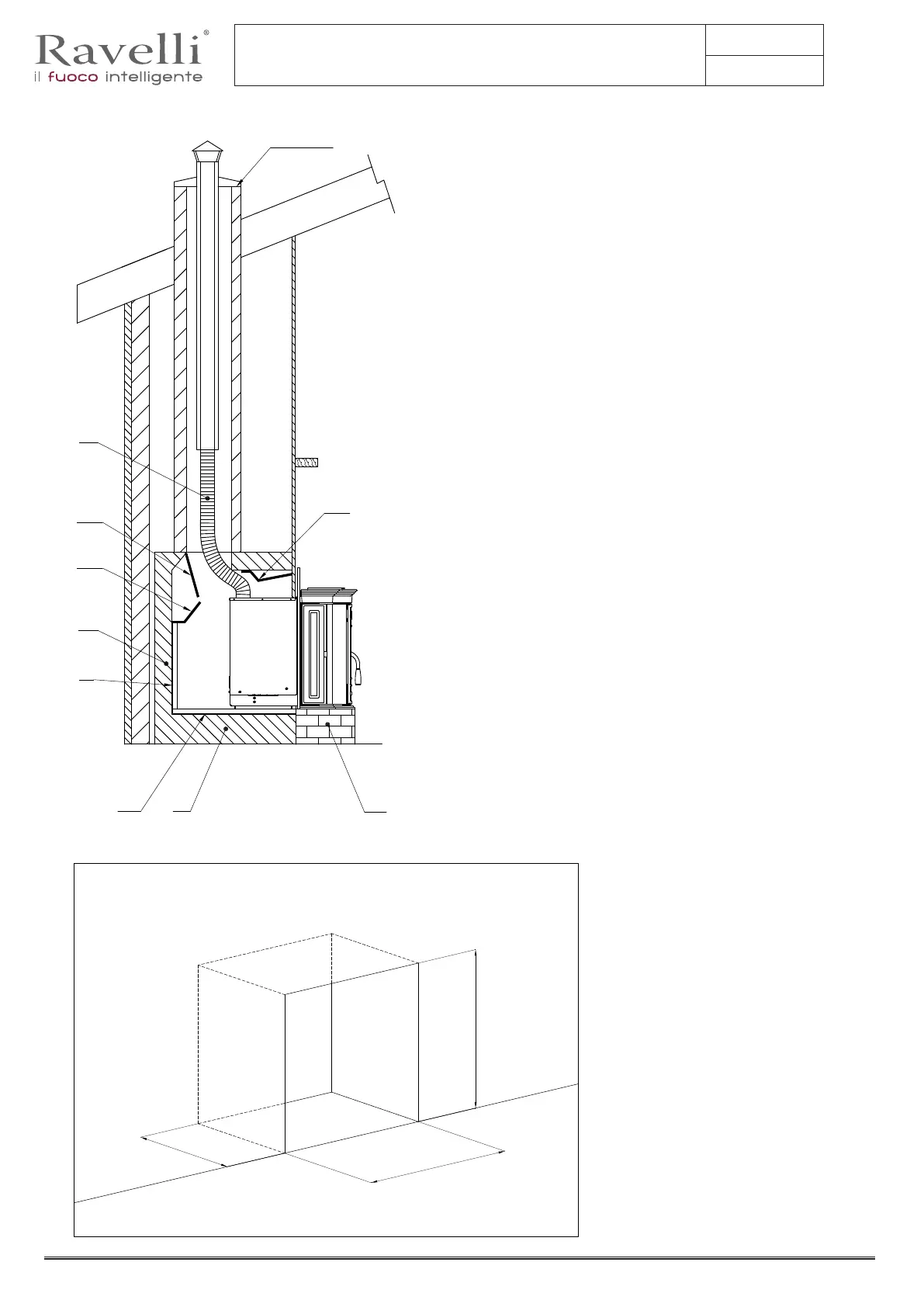

P = 16.5 “ / 419 mm
l = 22.5” / 571.5 mm
H = 26” / 660.4 mm
Ouverture minimale pour la maçonnerie et la cheminée fabriquée (uniquement pour insert de cheminée
à pellets)
A
B
C
C
C
D
E
F
G
E
A.-Sceller la plaque de recouvrement (non
combustible) ;
B.-Section exible ventilation « L » ;
C.-Le déecteur de fumée, le registre et les coupe-
fumées peuvent être retirés s’ils sont xés à l’aide
d'attaches mécaniques ;
D.-Les parois métalliques, les membres du châssis
ou d'autres composants de la structure de la
cheminée fabriquée en usine ne doivent pas être
retirés ou modiés ;
E.-Les briques réfractaires peuvent être retirées ;
F.-Le fond métallique de la chambre de combustion
peut être retiré en laissant l’enveloppe extérieure
du fond de la cheminée ;
G.-Vous devez construit un support pour un insert
sur cheminée surélevée.
