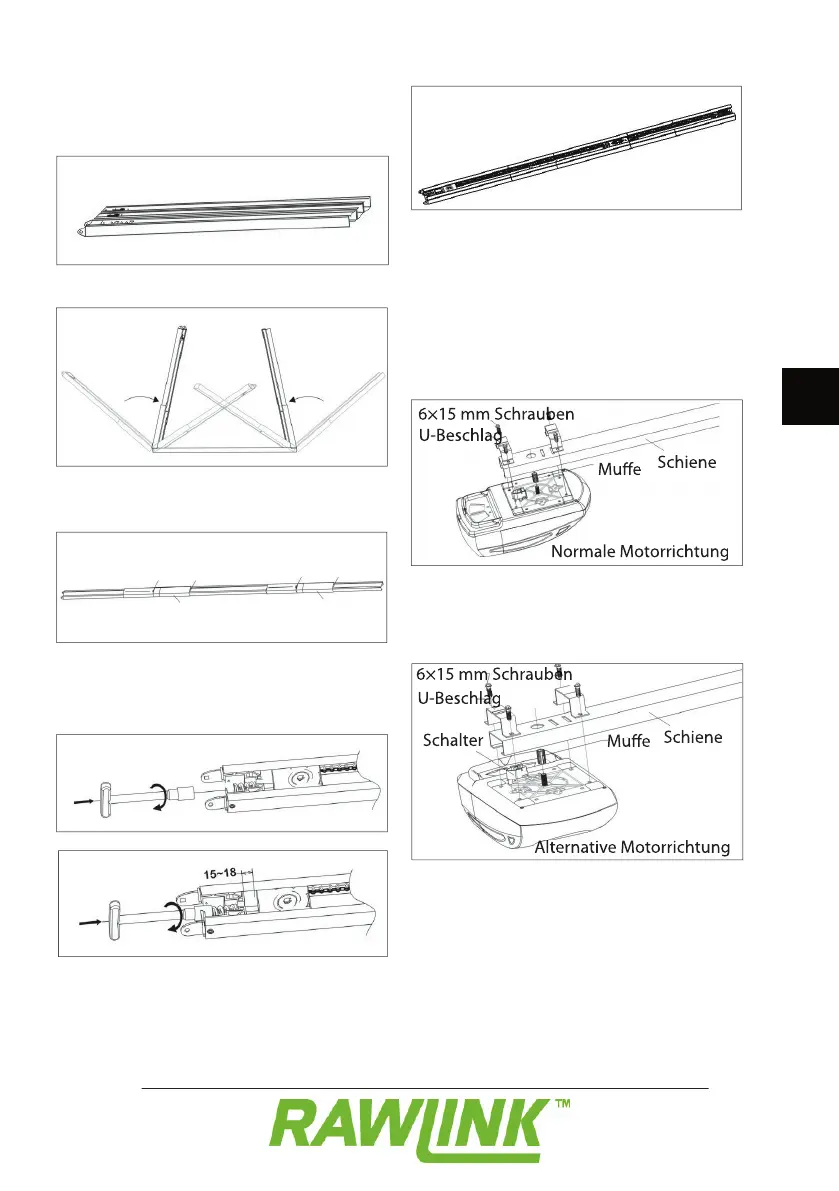

Packen Sie die Schiene aus.
Klappen Sie die Schiene auseinander.
Bringen Sie die Verbindungsstücke an den
Ziehen Sie die Muttern am Endstück mit
einem Gabelschlüssel so an, dass ein
Freiraum von 15-18 mm verbleibt.
Die Schiene kann jetzt montiert werden.
Bringen Sie die Muff e an der Welle des
Motors an. Montieren Sie das Motorgehäuse
(8) mithilfe der beiden U-Beschläge und 4
Stck. 6×15 mm Schrauben so an der Schiene
(4), dass die Lampe (9) von der Schiene weg
Wenn am Montageort nicht genug Platz zur
Verfügung steht, kann der Motor um eine
Vierteldrehung gedreht werden.
Beachten Sie, das Sie in diesem Fall den
Schalter entsprechend verschieben müssen.
Alternative Motorrichtung
