Raychem TA - 4 Bediening; Aan de Slag

63

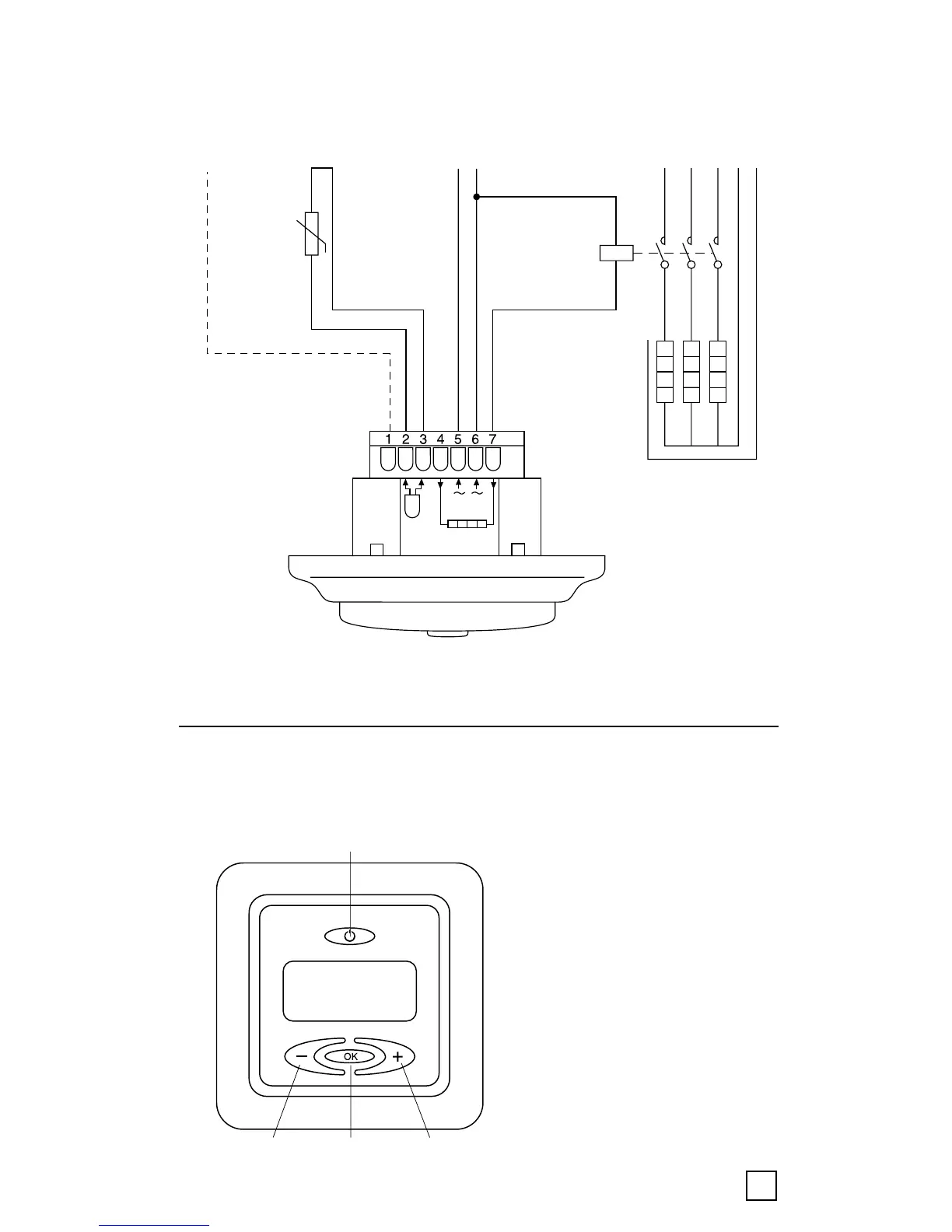

Aansluiting via schakelaar bijv. 3 verwarmingskabels
4. Bediening
4.1 Aan de slag
Thermostaatregeling
FP
10K
NTC
SENSOR
N
L
N
L
K1
A2
A1
135
246
LLL
PE
NNN
L
N
L1 L2 L3 N PE
Externe
besparings-
sturing
Voeding
230 VAC
Vloer-
sensor
Voeding naar
verwarmings kabels
A
B
C
D
A: hoofdschakelaar
B: OK/accepteren
C: “–” lager
D: “+“ hoger
