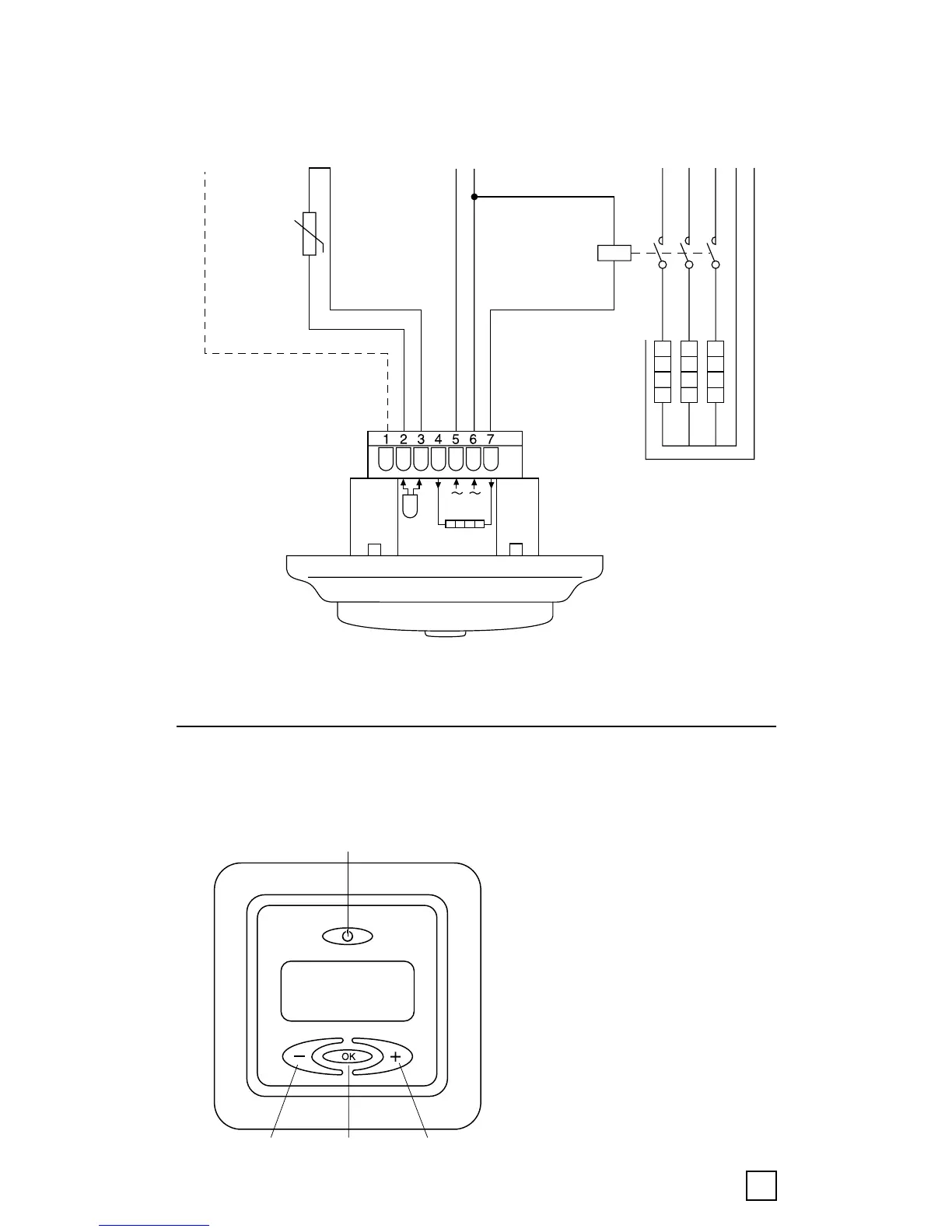

Kobling via for eksempel kontaktor – 3 varmekabler
4. Drift
4.1 Komme i gang
Termostatbrytere
FP
10K
NTC
SENSOR
N
L
N
L
K1
A2
A1
135
246
LLL
PE
NNN
L
N
L1 L2 L3 N PE
Opphev
tilbakestillings-
signal
Strømtilførsel
230 VAC
Gulvsensor
Strømtilførsel til
varmekabler
A
B
C
D
A: hovedbryter
B: OK/aksept
C: “–” ned
D: “+“ opp
