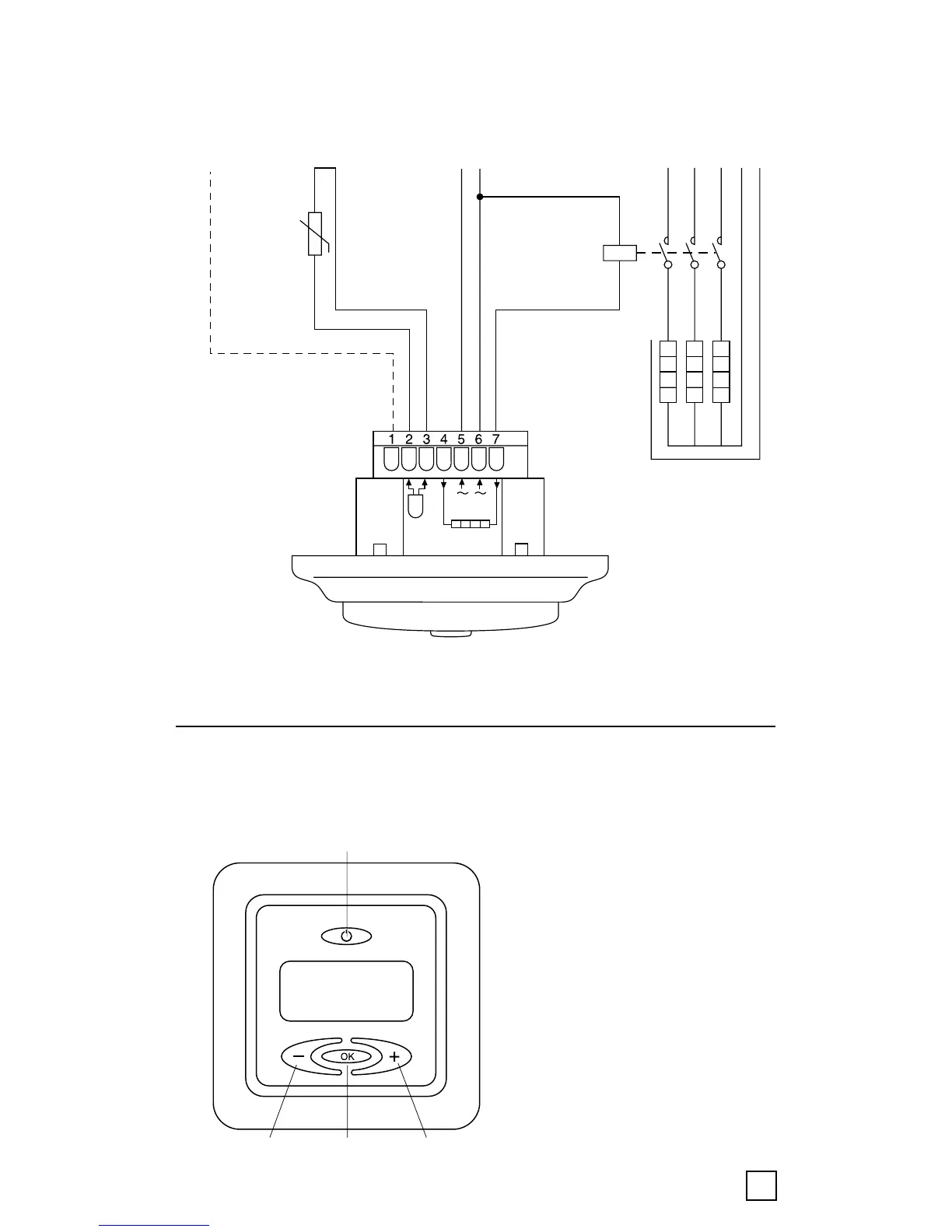

Anslutning via kontaktor, t.ex. – 3 värmekablar
4. Handhavande
4.1 Komma igång
Termostatknappar
FP
10K
NTC
SENSOR
N
L
N
L
K1
A2
A1
135
246
LLL
PE
NNN
L
N
L1 L2 L3 N PE
Extern
sparsänkning
Strömförsörjning
230 VAC
Golvgivare
Strömförsörjning
till värmekablar
A
B
C
D
A: Huvudströmbrytare
B: OK/acceptera
C: “–” nedåt/minska
D: “+“ uppåt/öka
